![Ballu BSA-24HN1 [4/24] Внутренний блок 1 лицевая панель 2 воздухозаборная решетка 3 воздушный фильтр 4 выход воздуха 5 горизонтальные направляющие заслонки 6 вертикальные направляющие заслонки 7 панель индикации 8 пульт дистанционного управления](/views2/1935264/page4/bg4.png)
4

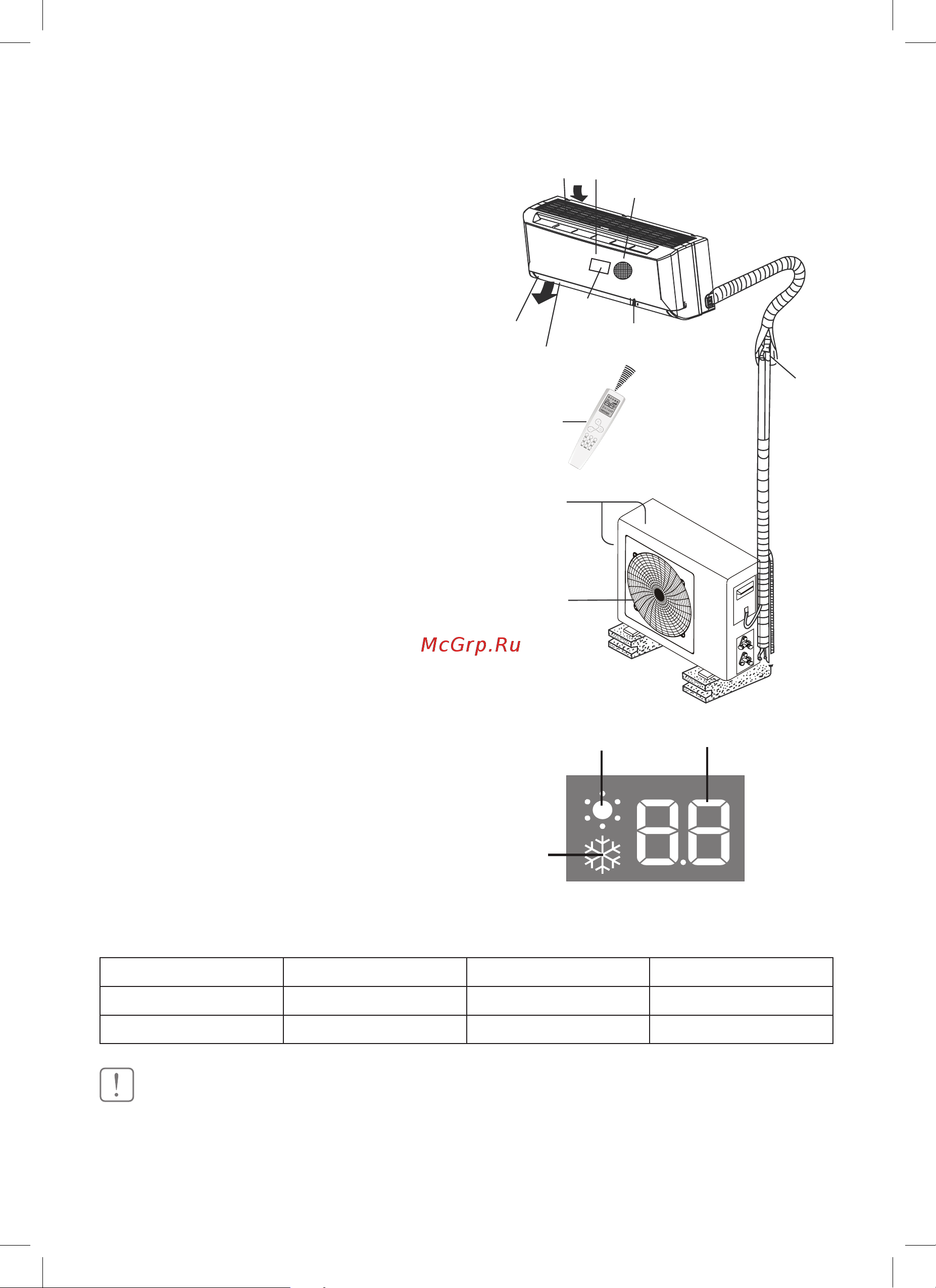

Устройство кондиционера
Устройство кондиционера
Внутренний блок
1. Лицевая панель
2. Воздухозаборная решетка
3. Воздушный фильтр
4. Выход воздуха
5. Горизонтальные направляющие заслонки
6. Вертикальные направляющие заслонки
7. Панель индикации
8. Пульт дистанционного управления
Наружный блок
9. Шланг для отвода конденсата и трубопро-
воды холодильного контура
10. Воздухозаборная решетка (боковая и задняя)
11. Воздуховыпускная решетка
Дисплей
1. Индикатор температуры
2. Индикатор работы в режиме обогрева
3. Индикатор работы в режиме охлаждения
В комплект сплит-системы (кондиционера
воздуха) входят: один внутренний блок конди-
ционера воздуха с пультом управления в упа-
ковке, один внешний (наружный) блок конди-
ционера воздуха в упаковке, одна инструкция
пользователя, пульт ДУ.
Дисплей
1
2
3
4
5
6
7
8
9
10
11
1
2
3
Условия эксплуатации
кондиционера
ВНИМАНИЕ!
1. Ес ли ука зан ные ус ло вия экс плу а та ции не вы пол-
ня ют ся, то сра ба ты ва ют ус т рой ства за щи ты, что
ве дет к на ру ше нию нор маль ной ра бо ты аг ре га та.
2. Влаж ность воз ду ха в по ме ще нии не долж на пре вы шать
80%. Ес ли это ус ло вие не вы пол ня ет ся, то на по верх но-
с ти кон ди ци о не ра мо жет об ра зо вать ся кон ден сат.
Режим работы
Ох лаж де ние Обогрев Осушение
Воз дух в по ме ще нии Не ни же 16
0
С Не вы ше 31
0
С От 16
0
до 32
0
С
На руж ный воз дух От 18
0
до 43
0
С От 7
0
до 24
0
С От 11
0
до 43
0
С
