Ballu BSWI-09HN1_15Y [4/24] Устройство кондиционера
![Ballu BSWI-12HN1_15Y [4/24] Устройство кондиционера](/views2/1504322/page4/bg4.png)
4

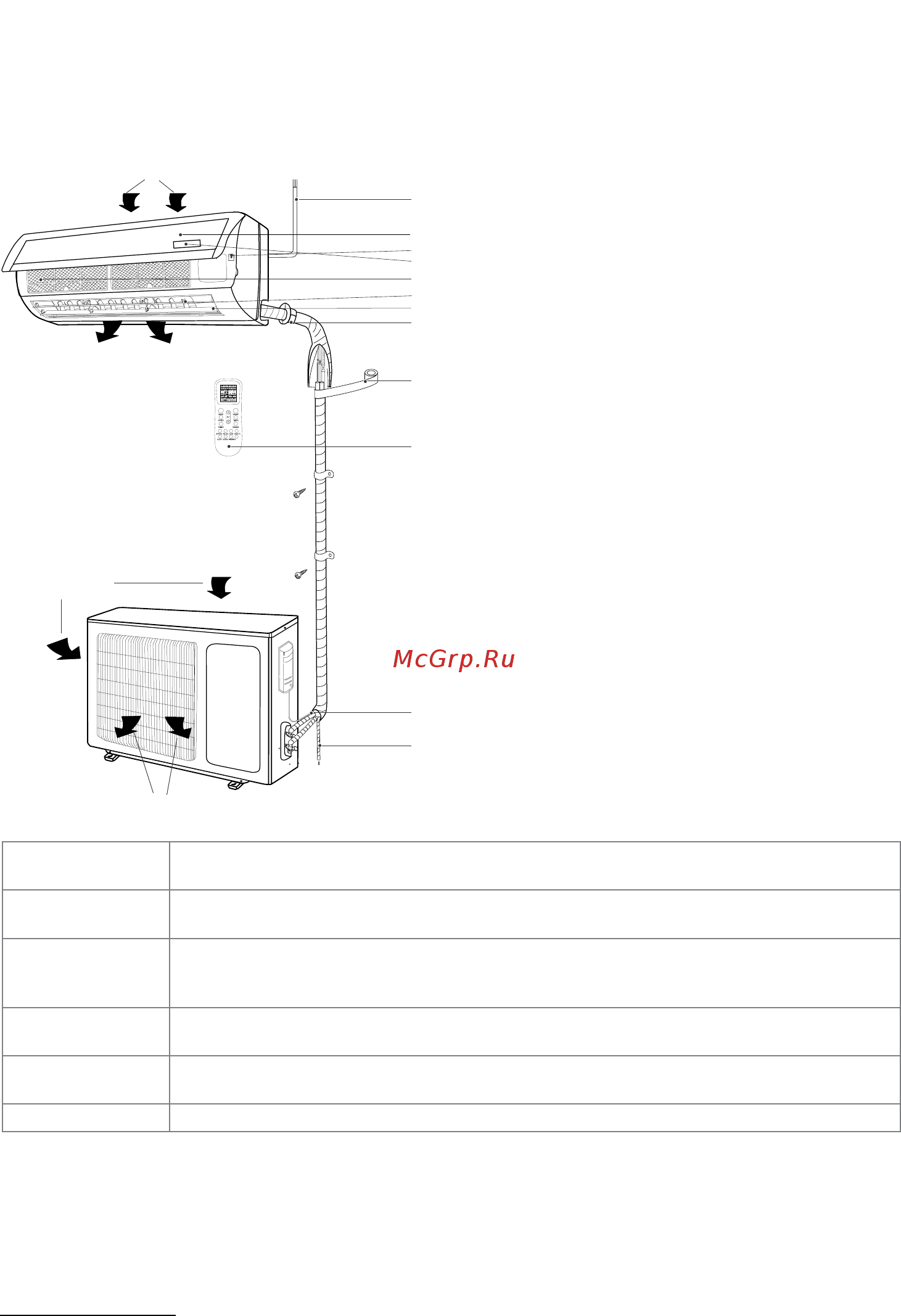

Устройство кондиционера
1
3
4
7
2
5
6
8
Вход воздуха
Выход воздуха
Вход воздуха
Наружный блок
Внутренний блок
Выход воздуха
9
12
10
11
1 − Шнур питания.
2 − Дисплей.
3 − Передняя панель.
4 − Воздушный фильтр-сетка.
5 − Горизонтальные жалюзи.
6 − Вертикальные жалюзи.
7 − Кнопка аварийного запуска.
8 − Фреоновая трасса.
9 − Изоляция.
10 − Дренажная трасса.
11 − Пульт дистанционного управления.
12 − Соединительная трасса.
Устройство кондиционера
ПРИ МЕ ЧА НИЕ:
Этот кон ди ци о нер со сто ит из вну т рен не го и на руж-
но го бло ков. Уп рав ле ние кон ди ци о не ром воз мож но
с пуль та ДУ.
В комплект сплит-системы (кондиционера воздуха)
входят: один внутренний блок кондиционера возду-
ха с пультом управления в упаковке, один внешний
(наружный) блок кондиционера воздуха в упаковке,
одна инструкция пользователя.
Воздухозаборная
решетка
Воздух из помещения забирается через эту секцию и проходит через воздушный фильтр,
на котором задерживается пыль.
Воздуховыпускная
решетка
Кондиционированный воздух выходит из кондиционера через воздуховыпускную
решетку.
Пульт ДУ
С по мо щью бес про вод но го пуль та ДУ, мож но вклю чать и вы клю чать кон ди ци о нер, вы би-
рать ре жим ра бо ты, ре гу ли ро вать тем пе ра ту ру, ско рость вра ще ния вен ти ля то ра, ус та-
нав ли вать ра бо ту кон ди ци о не ра по тай ме ру, ре гу ли ро вать угол на кло на жа лю зи.
Фреоновая трасса
Вну т рен ний и на руж ный бло ки кон ди ци о не ра со еди не ны меж ду со бой мед ны ми труб-
ка ми по ко то рым те чет фре он.
Наружный блок
В на руж ном бло ке на хо дит ся ком прес сор, мо тор вен ти ля то ра, теп ло об мен ник и дру гие
элек три че с кие ча с ти.
Дренажный шланг Влага из воздуха в помещении конденсируется и отводится наружу через дренажный шланг.
* Внешний вид блоков Вашего кондиционера может отличаться от схематичных изображений в инструкции.
