Ballu KC-15 [9/10] Регулирование направления воздушного потока неисправности и способы их устранения

Регулирование направления воздушного потока

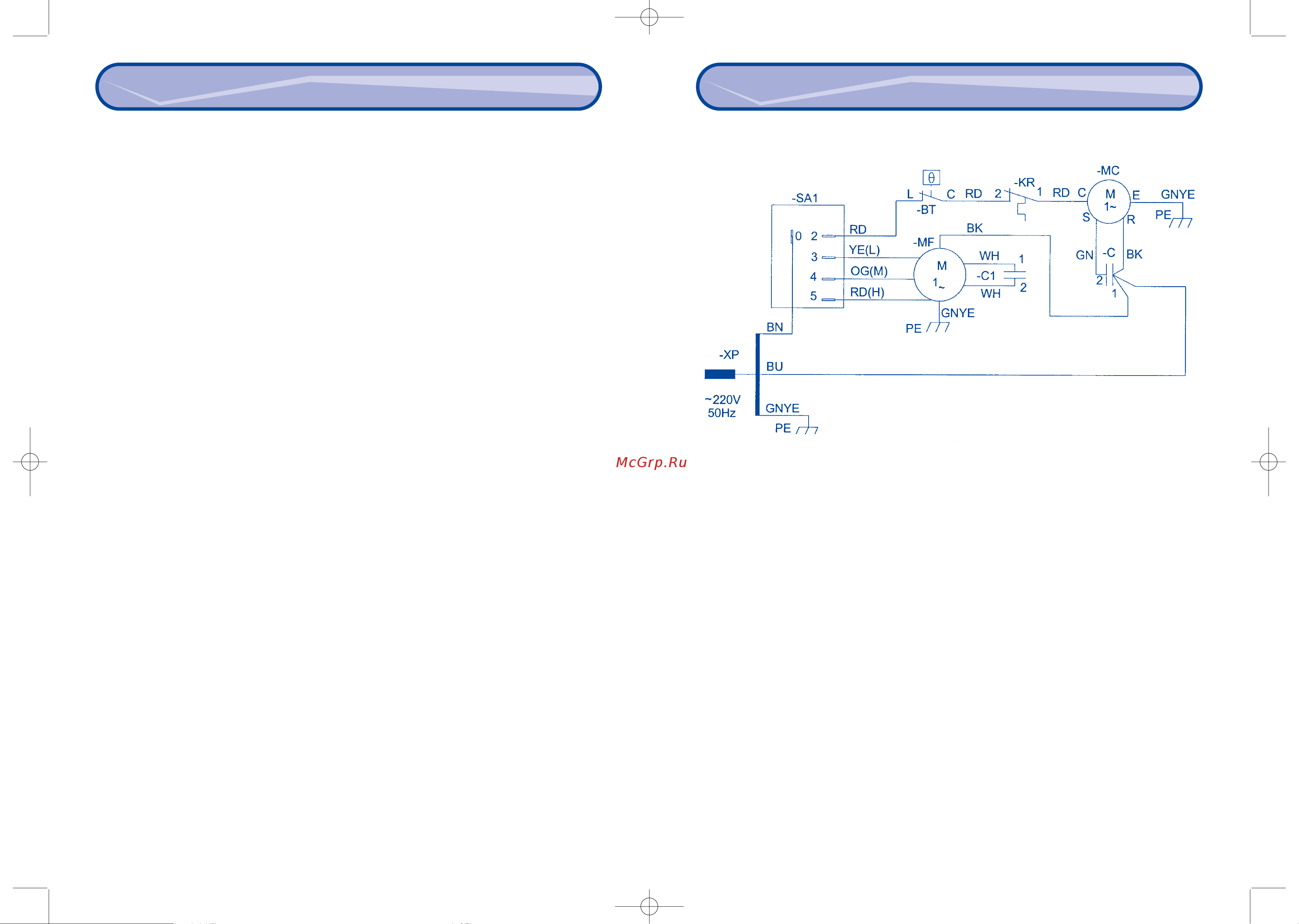

Электрическая схема

Внимание!

Данная схема приведена для справки и не может использоваться для ремонта кондиционера.

Для ремонта используйте электрическую схему, помещенную на кондиционере.

RD - Красный

YE - Желтый

OG - Оранжевый

WH - Белый

GNYE - Желто-зеленый

GN - Зеленый

BK - Черный

BN - Коричневый

BU - Синий

PE - Заземление

(L) - Низкая скорость вращения вентилятора

(М) - Средняя скорость вращения вентилятора

(Н) - Высокая скорость вращения вентилятора

XP: Сетевая вилка

SA1: Блок выбора режима работы

MF: Электродвигатель вентилятора

C1, C Фазосдвигающие конденсаторы

BT Реле температуры

KR Устройство защиты от перегрузки

MC Компрессор

Регулирование направления воздушного потока

Неисправности и способы их устранения

Если Вы обнаружили следующие неисправности, отключите кондиционер и выньте вилку

из розетки.

1. Неисправно работает сетевой выключатель.

2. Часто перегорает предохранитель.

3. В кондиционер попал посторонний предмет.

4. Повреждена изоляция кабеля электропитания, или кабель нагревается.

5. Другие нарушения в работе кондиционера.

Внимание!

• Кондиционер должен быть надежно заземлен.

• Если кондиционер не эксплуатируется, отсоедините его от сети.

• Замену поврежденного кабеля должен выполнять представитель официального сервисного

центра или другой квалифицированный специалист.

• При установке кондиционера обеспечьте свободный доступ к розетке сети электропитания.

• Электромонтаж кондиционера должен выполняться в соответствии с требованиями Правил

Устройства Электроустановок (ПУЭ).

KC-15 6.5.03 15:18 Page 16 cos Macintosh HD:Work:Rusklimat_Instruk:KC-15.job:
