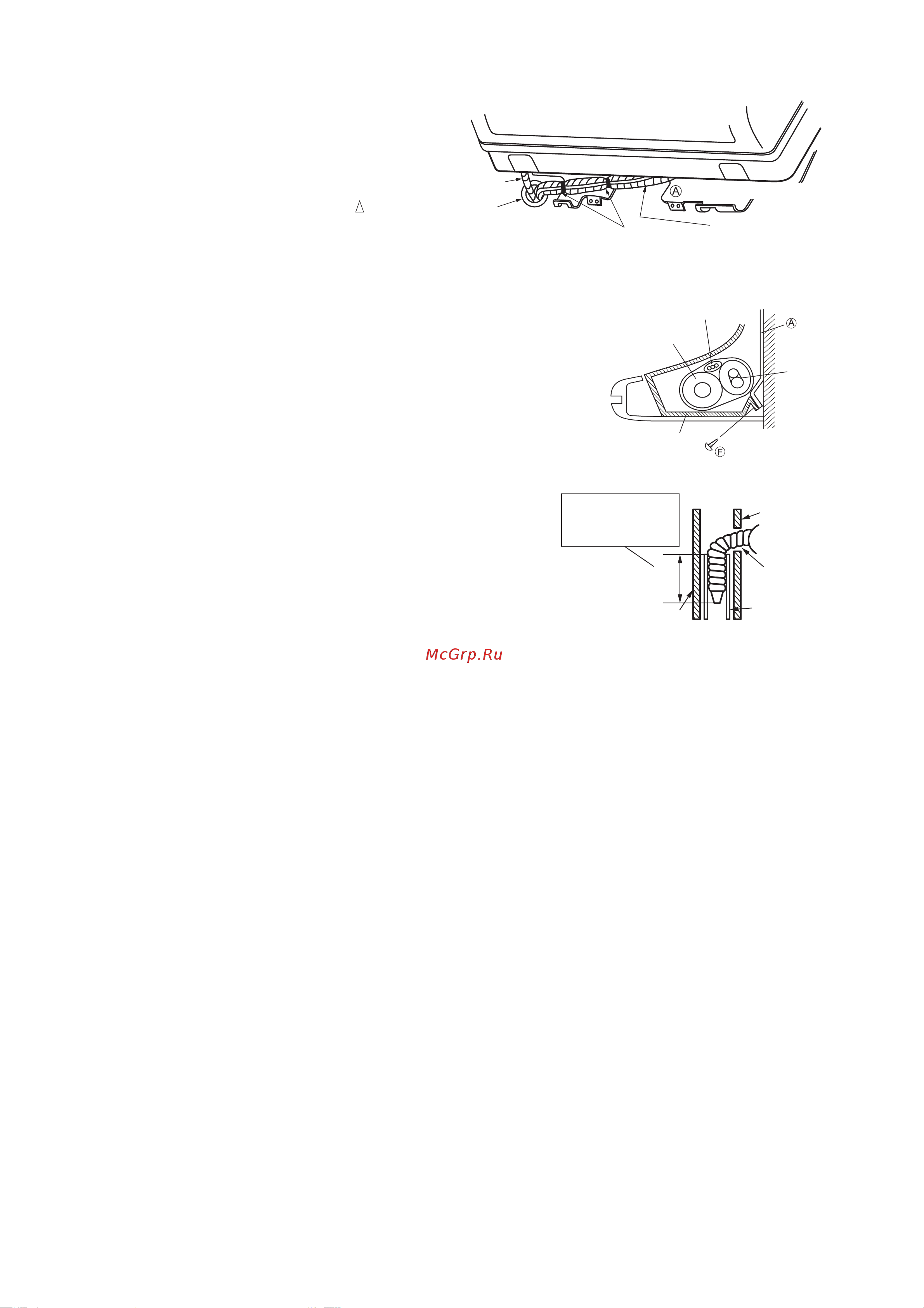

10 Русский
Монтаж внутреннего агрегата
3) Проложите трубопроводы хладагента
согласно отметкам на монтажной пластине.
4) Проложите трубопроводы хладагента
и дренажный шланг через отверстие
в стене. Затем установите внутренний
агрегат на крюки монтажной пластины,
ориентируясь по обозначениям на
верхней поверхности агрегата.
5) Вытяните провода, соединяющие агрегаты.
6) Подсоедините трубопроводы от внешнего
агрегата.
7) Оберните совместно трубопроводы хладагента и дренажный шланг
изоляционной лентой, как показано на рисунке справа (если
дренажный шланг прокладывается через заднюю панель
внутреннего агрегата).
8) Приняв меры предосторожности, чтобы не зажать внутренним
агрегатом провода от наружного агрегата, нажмите обеими руками
на нижний край внутреннего агрегата, чтобы надежно закрепить его
на крюках монтажной пластины. Прикрепите внутренний агрегат
к монтажной пластине крепежными винтами (M4 × 12).
3-3. Заделываемая в стену труба
Руководствуйтесь инструкциями для расположенного слева
трубопровода, отходящего в сторону, назад или вниз.
1) Вставьте дренажный шланг на эту глубину, чтобы его
невозможно было вытянуть из дренажной трубы.
Дренажный
шланг
Заполните это отверстие
замазкой или уплотняющим
материалом.
Скрепите липкой
виниловой лентой.
Монтажная пластина
Оберните изоляционную
ленту вокруг изгиба
трубопроводов хладагента.
Перекрывайте не менее
половины ширины ленты
новым витком.
Трубопроводы
хладагента
Дренажный шланг
Нижняя рама
Крепежный винт внутреннего
агрегата (M4 × 12) (2 шт.)
Монтажная
пластина
Проводка между агрегатами
Внутренняя стена
Дренажная труба
из поливинилхлорида
(VP-30)
Дренажный шланг50 мм
или более
Вставьте дренажный
шланг на эту глубину,
чтобы он не был вытянут
из дренажной трубы.
Наружная стена
