1.3 Расположение клемм и выключателей

Изучите расположение клемм и отверстий на устройстве, спланируйте прокладку

кабеля и порядок подключения проводов для облегчения монтажа. Сведения о

подключении, в том числе о типах кабелей и размерах клемм, см. в разделе

2 «Подключение».

1.3.1 Задняя поверхность

Большинство клемм расположено на задней поверхности пульта intelligent Touch

Manager. По соображениям безопасности они закрыты защитной крышкой клеммной

колодки. Чтобы получить доступ к клеммам, как показано ниже, необходимо

отвернуть 2 винта и снять эту крышку.

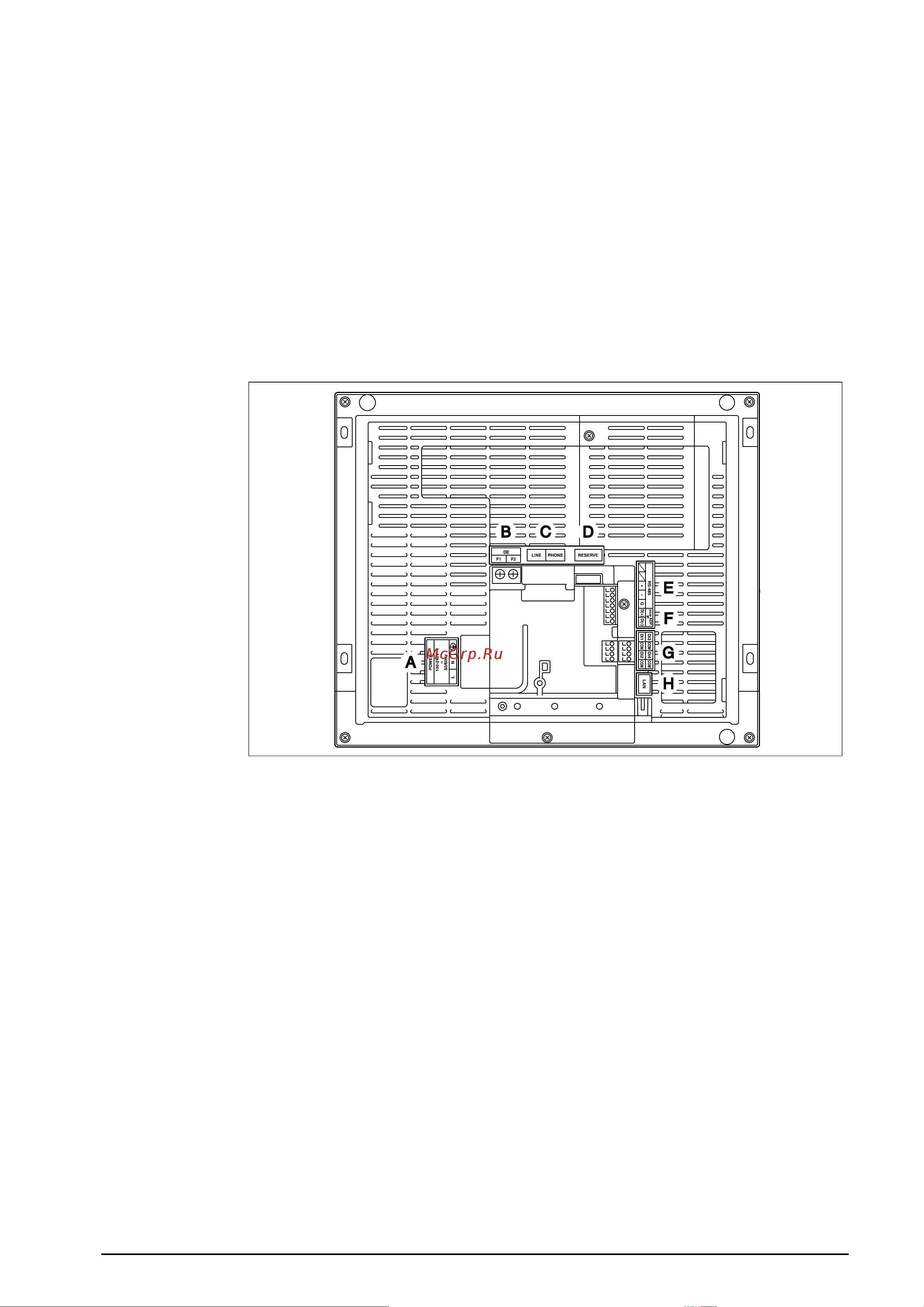

<Задняя поверхность пульта intelligent Touch Manager>

A [POWER] Клеммы для подключения к линии электропитания. Требуемое

напряжение электропитания: от 100 до 240 В переменного тока (с частотой

50/60 Гц). Рядом с этой клеммной колодкой находится синее резиновое

крепление, служащее для фиксации кабелей подачи электропитания с помощью

кабельных стяжек.

B [DIII] Клеммы для подключения к линии связи DIII-NET, обеспечивающей связь

с оборудованием для кондиционирования воздуха DAIKIN.

C [LINE, PHONE] Эти гнезда служат для оказания услуги мониторинга систем

кондиционирования воздуха в реальном времени «Система сетевого

обслуживания оборудования для кондиционирования воздуха» DAIKIN. Чтобы

воспользоваться услугой «Система сетевого обслуживания оборудования для

кондиционирования воздуха», необходимо подписать отдельное соглашение о

техническом обслуживании.

D [RESERVE] Не используется.

E [RS-485] Клеммы для подключения оборудования с последовательным

интерфейсом.

F [plus ADP IF] Клеммы для подключения одного или нескольких адаптеров iTM

plus, когда пульт intelligent Touch Manager используется для управления

несколькими устройствами кондиционирования воздуха.
