D-EIMWC01206-15RU - 4/20

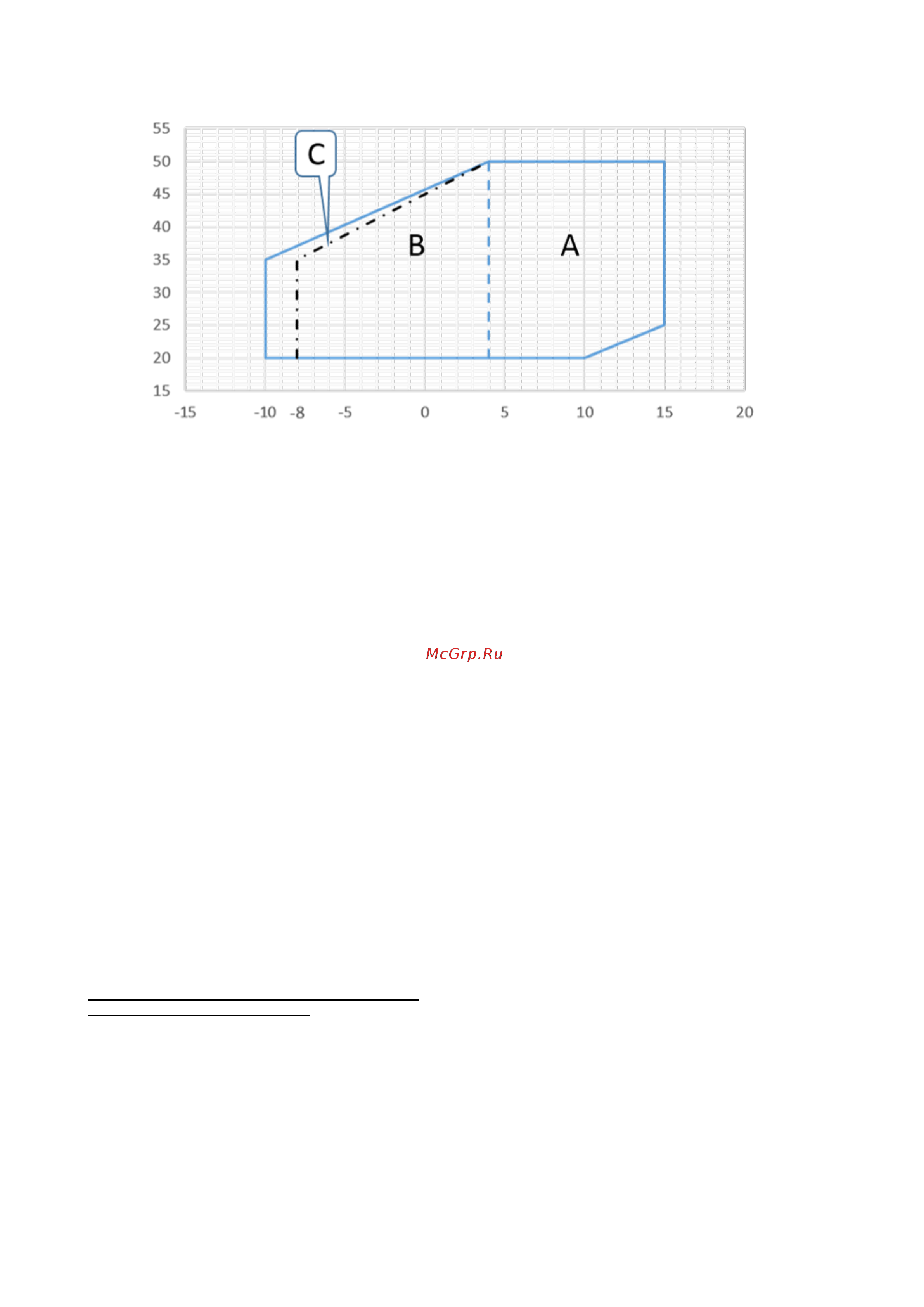

Рис. 2. Эксплуатационные ограничения
Температура воды на выпуске испарителя (°C)
A – работа на воде
B - работа на водно-гликолевом растворе
C – эксплуатационное ограничение теплового
насоса
Техника безопасности
Агрегат должен быть надежно зафиксирован на
полу.
Нижеперечисленные инструкции подлежат
неукоснительному выполнению:
При проведении работ с электрическими
компонентами предварительно обесточить
агрегат, разомкнув рубильник.
Запрещается проводить работы с
электрическими компонентами без
изоляционных подставок. Не допускается
проводить работы с электрическими
компонентами при наличии мокрых или
влажных поверхностей.
Существует опасность порезов об острые края.
Необходимо избегать прямого контакта и
использовать надлежащие защитные средства.
Необходимо предотвратить попадание
посторонних предметов в линии воды.
На линии воды перед входом в теплообменник
рекомендуется установить механический
фильтр.
Агрегат оснащается реле высокого давления
и/или предохранительными клапанами,
устанавливаемыми в контуре хладагента на
сторонах высокого и низкого давления.
Осторожно!
Категорически запрещается снимать защитные
ограждения подвижных частей.
В случае внезапной остановки агрегата следует
выполнить инструкции из Руководства по
эксплуатации панели управления, являющегося
частью встроенной документации.
Настоятельно рекомендуется проводить работы по
установке и техническому обслуживанию в
присутствии других людей.
При несчастном случае или в сложной ситуации
рекомендуется выполнять следующие действия:
сохранять спокойствие;
нажать кнопку аварийной сигнализации, если
она имеется на месте установки, либо
разомкнуть рубильник;
переместить пострадавшего в теплое и удобное
место вдали от агрегата;
немедленно связаться с персоналом неотложной
помощи завода или вызвать скорую помощь;
дождаться прибытия специалистов скорой
помощи рядом с пострадавшим;
предоставить им всю необходимую
информацию.
Установка и монтаж
Агрегат должен устанавливаться на прочном и
расположенном строго горизонтально основании,
которое должно быть выполнено из цемента и
иметь ширину более ширины агрегата. Основание
должно обладать достаточной несущей
способностью, чтобы выдержать вес агрегата.
Между рамой агрегата и цементным основанием
стальных балок следует установить
антивибрационные опоры в соответствии с
размерным чертежом, поставляемым в комплекте
агрегата.
Рама агрегатадолжна быть идеально выровнена в
процессе установки, при необходимости под
антивибрационные опоры можно вставить
прокладки.
Перед первым запуском горизонтальность
установки необходимо проверить плоскостность и
горизонтальность с помощью лазерного уровня или
аналогичного прибора.
Отклонение от плоскостности и горизонтальности не
должно превышать 5 мм для агрегатов длиной до
7 м и 10 мм для агрегатов длиной более 7 м.
При установке агрегата в местах, легкодоступных
для людей и животных, рекомендуем оградить его
защитными решетками для предотвращения
свободного доступа. Для обеспечения наилучших
эксплуатационных характеристик агрегата
необходимо соблюдать следующие требования:
Температура воды на впуске конденсатора (°C)
