D-EIMWC01206-15RU - 6/20

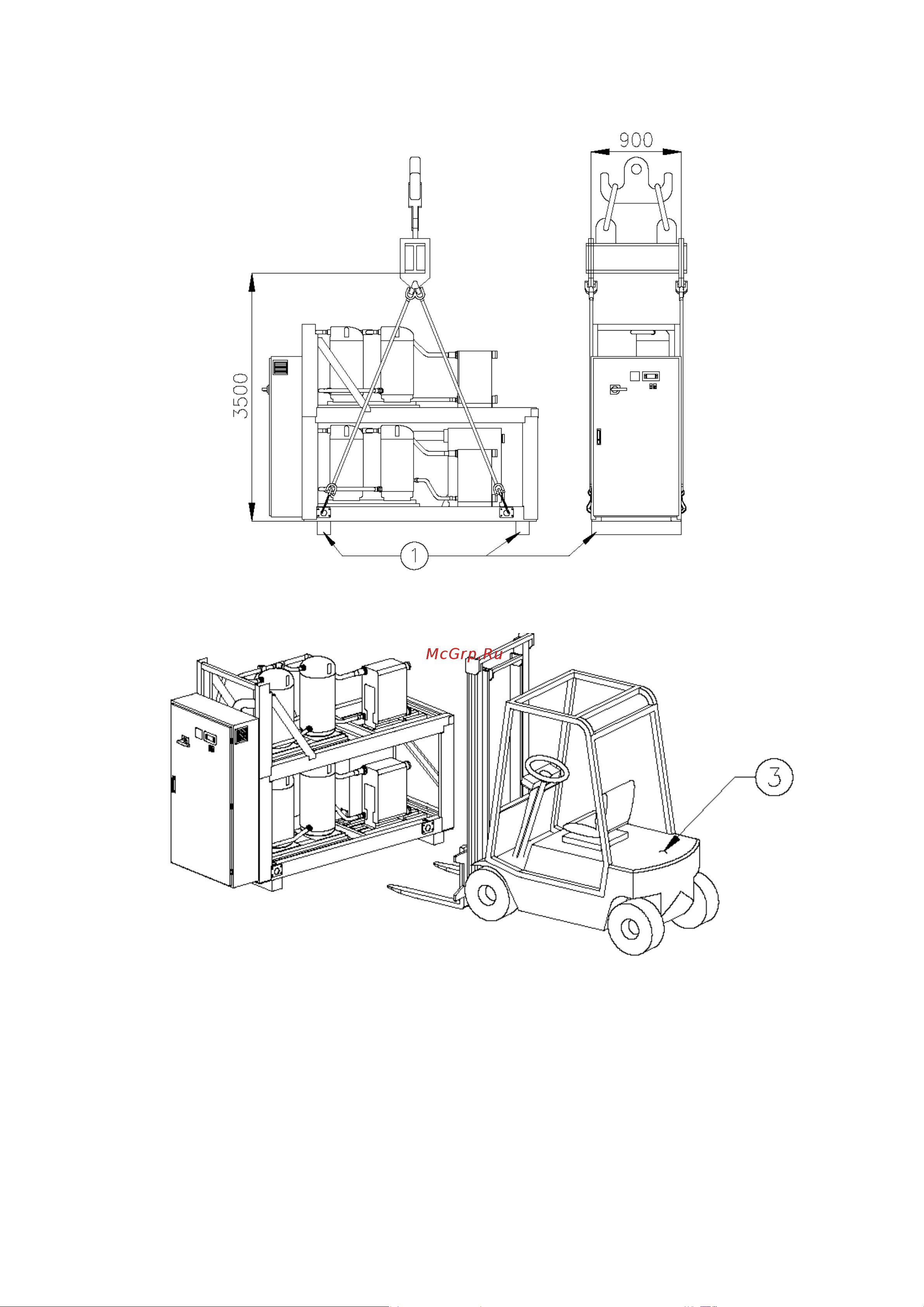

Рис. 4. Перемещение двухконтурного агрегата
Альтернативный метод перемещения
1 – Снять перед установкой.
2 – Использовать только закрывающиеся подъемные крюки.
Перед началом перемещения крюки должны быть надежно закреплены.
3 – Вилочный погрузчик
