IM2020
12
стороны.
• Электрический кабель должен быть проведен отдельно от трубопровода. Оставьте
необходимую длину кабеля и проведете его через отверстие в стене.
Рисунок 5
Рисунок 6

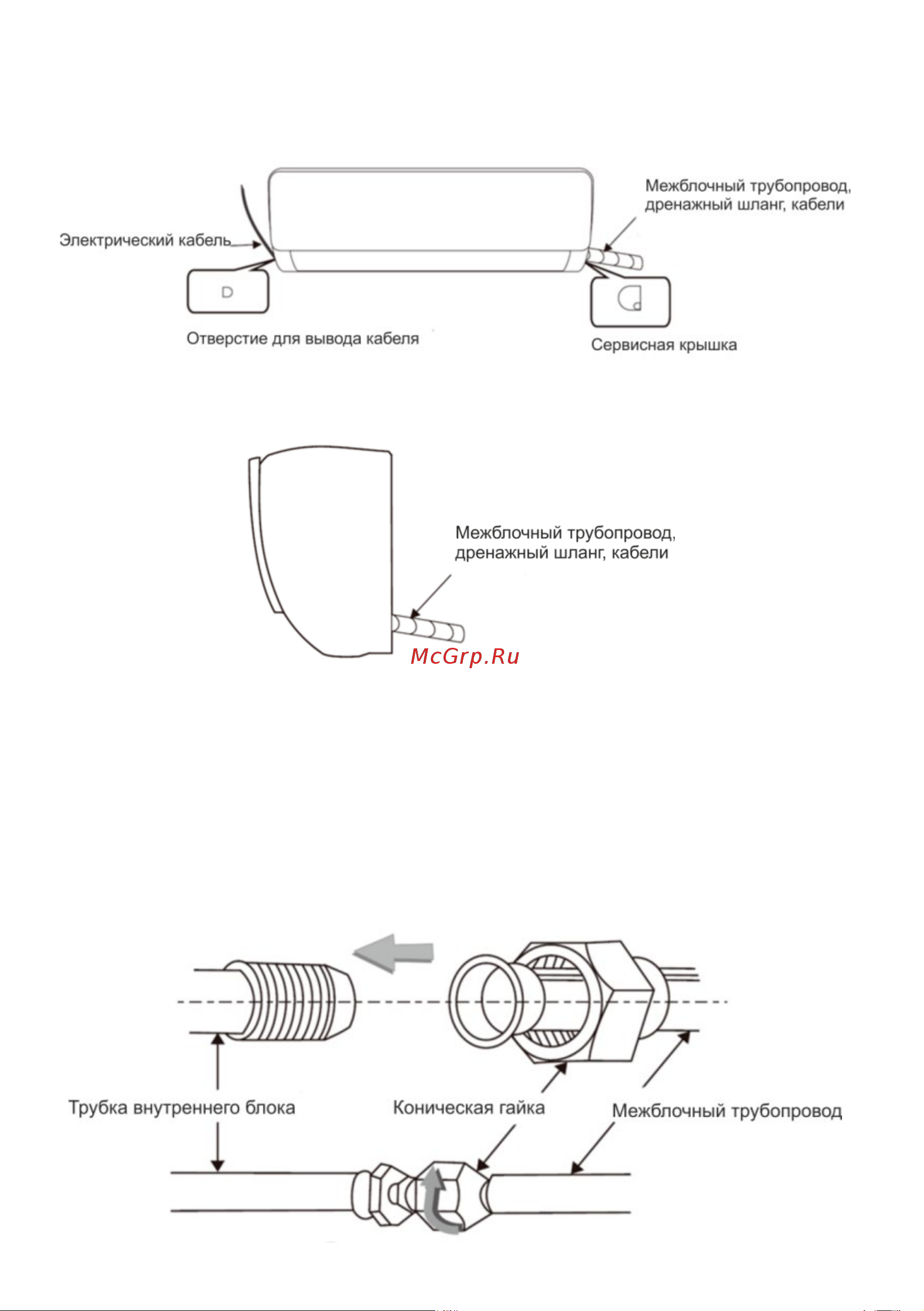

Соединение трубопроводов
1. Отсоедините крепления и вытащите дренажную трубку внутреннего блока из корпуса.
2. Подсоедините межблочный трубопровод к внутреннему блоку: затяните коническую
гайку вручную, затем затяните ее гаечным ключом, как показано на рисунке (см. рис. 7).
Содержание
- Модели 1
- Руководство по эксплуатации 1
- Электрический кондиционер воздуха сплит система 1
- Важная информация 2
- Важная информация 2 2
- Комплект поставки 6 2
- Меры предосторожности 3 2
- Монтаж 8 2
- Назначение прибора 4 2
- Описание прибора 5 2
- Принципиальные электрические схемы 23 2
- Рабочие характеристики 6 2
- Режимы работы 21 2
- Транспортировка и хранение 27 2
- Управление прибором 18 2
- Условия эксплуатации 4 2
- Устранение неисправностей 25 2
- Утилизация срок службы гарантийный срок 27 2
- Уход и обслуживание 22 2
- Меры предосторожности 3
- Кондиционер воздуха необходимо использовать в температурном диапазоне указанном в таблице 1 4
- Назначение прибора 4
- Таблица 1 4
- Условия эксплуатации 4
- 5 направляющие заслонки для раздачи обработанного воздуха 5
- Внешний вид блоков кондиционера может иметь отличия от изображений в инструкции 5
- Воздуховыпускная решетка наружного блока 5
- Воздухозаборная решетка 5
- Воздушный фильтр 5
- Кнопка включения auto 5
- Кондиционер состоит из внутреннего и наружного блоков соединенных трубопроводами управление кондиционером осуществляется с пульта дистанционного управления или с панели управления внутреннего блока 5
- Лицевая панель 5
- Медная трубка газа хладагента соединительная магистраль 5
- Не входит в комплект поставки 5
- Описание прибора 5
- Рисунок 1 5
- Скрытый дисплей 5
- Трубка для отвода конденсата 5
- Блок кондиционера для внутренней установки 1 шт 6
- Блок кондиционера для наружной установки 1 шт 6
- В комплектацию кондиционера воздуха сплит системы входит 6
- Гарантийный талон 1 шт 6
- Комплект поставки 6
- Пульт дистанционного управления 1 шт 6
- Рабочие характеристики 6
- Руководство по эксплуатации 1 шт 6
- Упаковка блока внутренней установки 1 шт 6
- Упаковка блока наружной установки 1 шт 6
- Элементы питания для пульта ду ааа 2 шт 6
- Im2020 7
- Диаметр труб жидкость газ дюйм 7
- Диапазон рабочих температур обогрев 7
- Диапазон рабочих температур охлаждение 7
- Заправочный вес хладагента г 7
- Индекс энергетической эффективности охлаждение 7
- Квт ч год 7
- Класс электрозащиты внутренний блок внешний блок 7
- Класс энергоэффективно сти охлаждение обогр ев 7
- Компрессор 7
- Максимальная длина трассы м 7
- Максимальное рабочее давление контура хладагента разряжение u0432сас 7
- Максимальный перепад высот между блоками 7
- Мпа 7
- Охлаждение воздушное водян ое 7
- Площадь обслуживания кондиционера 7
- Потребление электроэнергии в режиме охлаждения 7
- Рабочий режим охлаждение охла ждение нагрев 7
- Расстояния между кронштейнами внешний блок 7
- Монтаж 8
- При выборе пространства для установки 8
- Кабель для внутреннего блока h05vv f 9
- Соединительный кабель h07rn f или h05rn f 9
- Рисунок 4 11
- Сквозное отверстие в стене 11
- Примечание данная таблица приведена для справки 15
- Аварийный метод эксплуатации 18
- Ваш прибор обладает возможностью для подключения дополнительного блока управления кондиционером с помощью wi fi управление по wi fi работает только после подключения дополнительного блока приобретается отдельно подробная инструкция по установке бл 18
- Внимание 18
- Возможно регулировать направление воздушного потока с помощью кнопок swing на дистанционном пульте управления подробный способ управления приведен в руководстве пользования дистанционным пультом управления 18
- Передвигайте направляющие заслонки перед включением в противном случае есть опасность повреждения пальцев никогда не просовывайте пальцы в воздухозаборные либо воздуховыпускные решётки во время работы кондиционера 18
- При утере или повреждении дистанционного пульта управления можно управлять кондиционером с помощью аварийного выключателя после нажатия данной кнопки в выключенном состоянии кондиционер включится и будет работать в автоматическом режиме после наж 18
- Регулировка направления воздушного потока 18
- Регулировка направления воздушного потока в горизонтальном положении осуществляется только вручную 18
- Управление прибором 18
- 5 кнопки вверх вниз соответственно 19
- Mode режим 19
- Power питание 19
- Speed скорость 19
- Включает выключает кондиционер 19
- Внешний вид пульта дистанционного управления а также кнопки и индикаторы могут иметь отличия от изображения в инструкции но их функции идентичны 19
- Выбор режима работы авто auto охлаждение cool осушение dry нагрев heat вентиляция fan 19
- Выбор скорости вращения вентилятора в соответствии со схемой низкая low средняя mid высокая high авто 19
- При нажатии кнопки вверх 4 температура повысится на 1 с при нажатии кнопки вниз 5 температура понизится на 1 с диапазон настроек температуры от 16 с 60 f до 32 c 90 f 19
- Примечание авто скорость воздуха недоступна в режиме вентиляции 19
- Пульт дистанционного управления 19
- Рисунок 17 19
- Display экран 20
- Sleep режим сна 20
- Swing режим поворота по вертикали 20
- Swing режим поворота по горизонтали 20
- Timer таймер 20
- Turbo турбо режим 20
- Автоматические включается работа максимального охлаждения в режиме охлаждения или максимального обогрева в режиме обогрева 20
- В режиме sleep кондиционер в течение 10 часов меняет температуру для комфортного сна 20
- Данная функция предусматривает измерение температуры в пульте дистанционного управления и позволяет настроить удобную температуру непосредственно рядом с пду повторное нажатие сохраняет заданные параметры 20
- Если кондиционер не эксплуатируется в течение длительного времени извлеките батарейки из пульта дистанционного управления иначе электролит может потечь и повредить пульт при нормальной эксплуатации кондиционера средний срок службы элементов питания 20
- Нажмите данную кнопку для включения выключения дисплея 20
- Нажмите данную кнопку когда устройство выкл пульт дистанционного управления будет отображать cl и кондиционер запустит функцию очистки функция даёт возможность профилактики появления плесени и неприятного запаха путём удаления влаги с испарителя 20
- Нажмите данную кнопку с вкл устройством которая активирует функцию ионизации в данной модели функция не предусмотрена 20
- Позволяет установить время включения отключения кондиционера по таймеру 20
- При нажатии возвращает устройство к предыдущим персональным настройкам пользователя в данной модели функция не предусмотрена 20
- При нажатии данной кнопки активируется режим автоматической просушки внутреннего блока 20
- Работа с пультом дистанционного управления 20
- Управление направлением воздушного потока по вертикали нажмите данную кнопку для поворота жалюзи вверх вниз 20
- Управление направлением воздушного потока по горизонтали нажмите данную кнопку для поворота жалюзи влево вправо в данной модели функция не предусмотрена 20
- Установка и замена элементов питания установить два элемента питания типа ааа согласно указанной полярности на пульте дистанционного управления во избежание нарушений работы пульта дистанционного управления не вставляйте в него использованные элеме 20
- Функция anti fungus 20
- Функция health 20
- Функция i feel 20
- Функция iclean 20
- Функция ifavor 20
- Автоматический режим работы 21
- Заменяйте элементы питания если прием команды не подтверждается звуковым сигналом или на дисплее исчез значок передачи команд подавая команды с пульта дистанционного управления направляйте ик излучатель на приемник сигналов ду расположенный на вн 21
- Нажмите кнопку mode выберите автоматический режим работы 21
- Нажмите кнопку mode выберите режим осушения 21
- Нажмите кнопку mode выберите режим работы охлаждение или обогрев 21
- Нажмите кнопку on off заново и кондиционер прекратит работу 21
- Нажмите кнопку on off заново кондиционер прекратит работу 21
- Нажмите кнопку on off кондиционер начнет работать 21
- Нажмите на кнопку mode для выбора режима работы вентилятора 21
- При помощи нажатия кнопки speed вы можете выбрать скорость вращения вентилятора низк сред выс авто 21
- При помощи нажатия кнопки speed вы можете выбрать скорость вращения вентилятора низк сред высокой 21
- При помощи нажатия кнопок вы можете выбрать температуру от 16 c до 32 c отображение будет изменяться в соответствии с нажатием кнопки 21
- Примечание в режиме вентилятора настройки температуры не работают 21
- Примечание в режиме вентилятора нет функции обогрева 21
- Примечание в режиме вентилятора температура не настраивается 21
- Режим осушения 21
- Режим работы в режиме охлаждения обогрева 21
- Режим работы вентилятора 21
- Режимы работы 21
- Функция подсветки только для пультов управления с такой функцией 21
- Включите кондиционер на несколько часов в режиме вентилятора это позволит полностью просушить его внутренние полости 22
- Во избежание повреждения краски или деталей кондиционера не пользуйтесь для чистки щетками и не оставляйте их на поверхности внутреннего блока 22
- Во избежание повреждения поверхности или деформации деталей кондиционера не пользуйтесь для чистки бензином растворителями чистящими порошками или другими химически активными веществами 22
- Воздушный фильтр очищает воздух поступающий в кондиционер от пыли и посторонних частиц при загрязнении фильтра производительность кондиционера резко снижается 22
- Для извлечения фильтра откройте панель внутреннего блока 22
- Если внутренний блок слишком загрязнен смочите ткань холодной водой 22
- Если кондиционер установлен в помещении с запыленной атмосферой то воздушный фильтр следует чистить чаще 22
- Извлеките воздушные фильтры очистите фильтр пылесосом или в чистой воде если фильтр сильно загрязнен почистите его мягкой щеткой и промойте в слабом моющем растворе затем просушите 22
- Извлеките из пульта дистанционного управления элементы питания 22
- Не сушите фильтр на солнце или вблизи огня 22
- Отключите кондиционер от электросети 22
- Перед длительным перерывом в работе кондиционера 22
- Перед тем как приступить к чистке отключите кондиционер от электросети 22
- Предпусковые проверки 22
- При постоянной эксплуатации кондиционера фильтр следует чистить каждые две недели 22
- При чистке фильтра пылесосом держите его загрязненной поверхностью вверх при промывании фильтра в воде держите его загрязненной поверхностью вниз 22
- Пульт дистанционного управления имеет подсветку которая включается автоматически при нажатии любой кнопки для удобства работы в темноте подсветка автоматически отключается если пультом не пользуются более 10 секунд 22
- Убедитесь что воздухозаборная и воздуховыпускная решетки наружного блока не загорожены посторонними предметами 22
- Убедитесь что воздушный фильтр установлен 22
- Установите воздушный фильтр в исходное положение и закройте панель 22
- Уход и обслуживание 22
- Чистка внутреннего блока и пульта дистанционного управления 22
- Чистка воздушного фильтра 22
- Чистку внутреннего блока и пульта дистанционного управления выполняйте сухой мягкой тканью 22
- H ar21 07h i h ar21 09h i h ar21 12h i h ar21 18h i 23
- H ar21 24h i 23
- Принципиальные электрические схемы 23
- H ar21 07h o h ar21 09h o h ar21 12h o h ar21 18h o 24
- H ar21 24h o 24
- В случае возникновения аварийных ситуаций обратитесь к способам устранения неисправностей указанных в таблице в случае невозможности решения проблем указанными способами обратитесь в сервисный центр 25
- Устранение неисправностей 25
- Устранение неисправностей в случае возникновения аварийных ситуаций обратитесь к способам устранения неисправностей указанных в таблице в случае невозможности решения проблем указанными способами обратитесь в сервисный центр 25
- Электрические кондиционеры воздуха сплит системы мощностью 7000 9000 12000 18000 btu оборудованы вилкой шнура питания в сплит системах мощностью 24000 30000 36000 btu вилка шнура питания отсутствует 26
- Данный символ на изделии упаковке и или сопроводительной документации означает что аккумулятор или батарейка используемые в данном изделии нельзя выбрасывать по окончании срока службы вместе с другими бытовыми отходами 27
- Для получения дополнительной информации о существующих системах сбора отходов обратитесь к местным органам власти 27
- Правильная утилизация поможет сберечь ценные ресурсы и предотвратить возможное негативное влияние на здоровье людей и состояние окружающей среды которое может возникнуть в результате неправильного обращения с отходами 27
- Транспортировка и хранение 27
- Утилизация срок службы гарантийный срок 27
- Www hyundai home ru 28
- Изготовитель хоум электроникс лимитед китай manufactured distributed by home electronics limited china licensed by hyundai corporation holdings korea made in china 28
