HYUNDAI ELECTRONICS H-AR21-24H [11/28] Сквозное отверстие в стене

IM2020

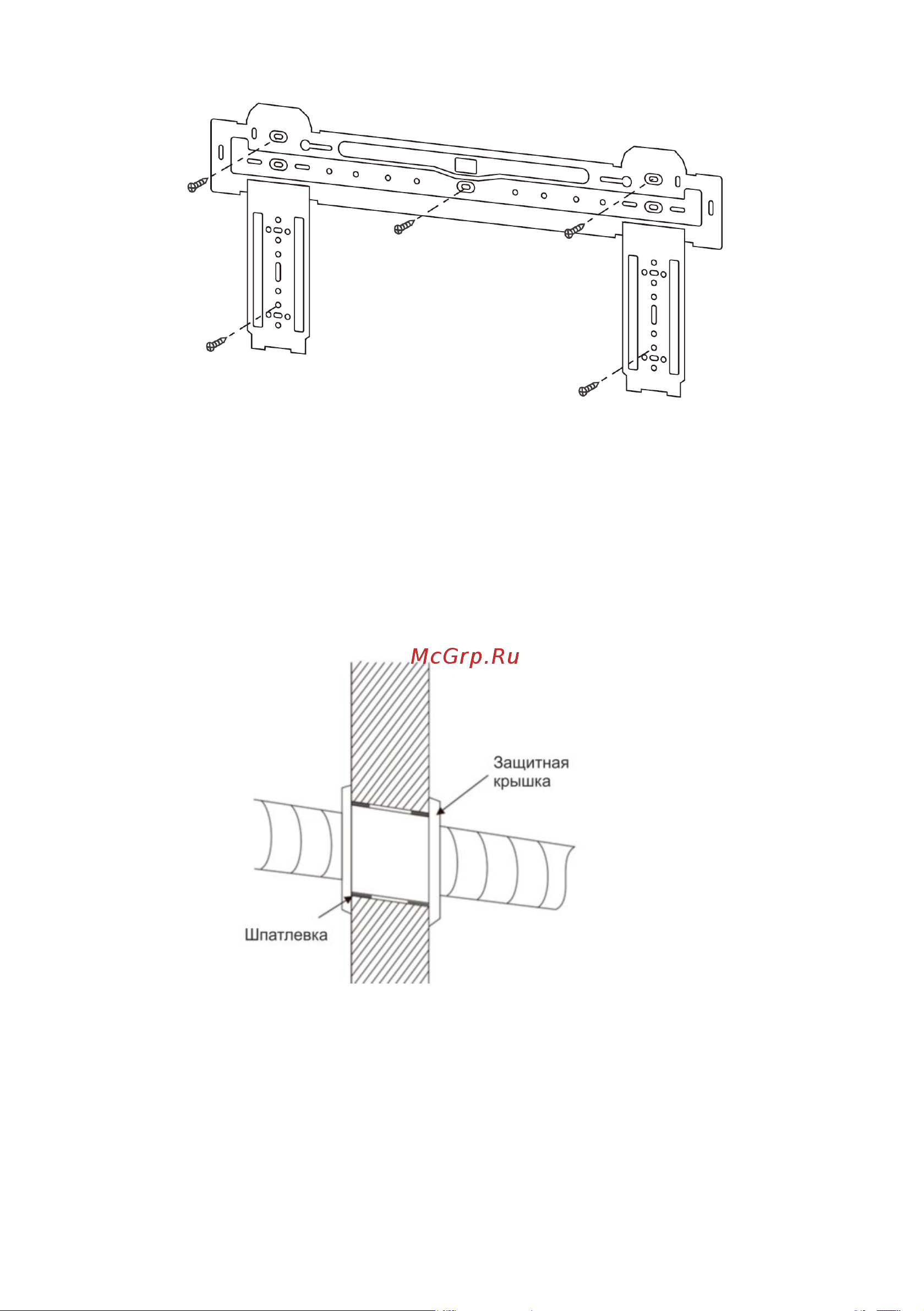

4. Пошевелите пластину после установки, чтобы убедиться, что она установлена прочно.

Рисунок 3

Сквозное отверстие в стене

• Просверлите отверстие для монтажной трубы в стене в заранее намеченной позиции

ударной дрелью или перфоратором. Наклон монтажной трубы должен быть

примерно 5°-10° вниз наружу.

• Для защиты монтажной трубы и кабелей в отверстии в стене от грызунов, которые

могу обитать в полых стенах, установите защитную крышку и закрепите ее с

помощью шпатлевки (см. рис. 4)

Рисунок 4

Примечание: Обычно, отверстие в стене должно быть диаметром 60-80 мм. Когда

делаете отверстие в стене, внимательно следите за тем, чтобы не повредить другие

провода, находящиеся внутри стены.

Маршрут трубопровода

• В зависимости от расположения установленного прибора, трубопровод можно

провести сбоку от него, слева или справа (см. рис. 5), или горизонтально от задней

части прибора (см. рис. 6), в зависимости от длины трубопровода внутреннего блока.

В случае боковой установки отрежьте выходной отрезной запас с противоположной
