29
　
　
　
　
03
Подключение оборудования

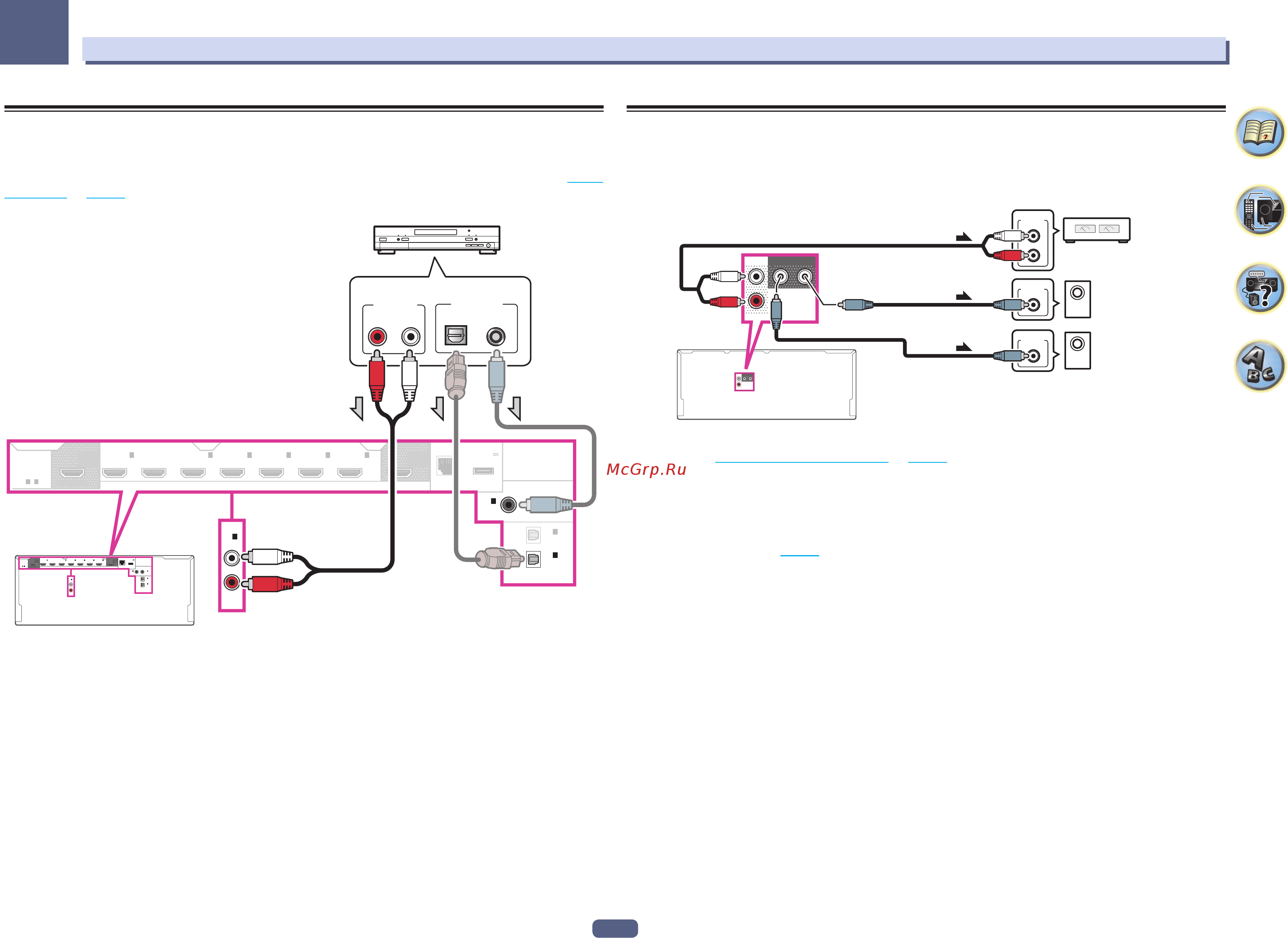

Подключение других аудиокомпонентов
Данный ресивер оборудован цифровыми и аналоговыми входами, позволяющими подключить аудио-
компоненты для воспроизведения.
При настройке ресивера потребуется указать, к какому его входу подключен компонент (см. также Меню
Input Setup на стр. 38).
HDMI
LAN
(
10/100
)
OUT 1
(CONTROL)
OUT 2
(HD ZONE)
DC OUTPUT
for WIRELESS LAN
(
OUTPUT 5 V
0.6 A MAX
)
OPTICAL
COAXIAL
ASSIGNABLE
SELECTABLE
ASSIGN-
ABLE
ASSIGNABLE
1
-
7
IN
1
(
CD
)
IN
1
(
DVD
)
BD IN
IN
2
(
SAT/CBL
)
IN
3
(
DVR/BDR
)
IN
4
IN
6
IN
7
IN
1
(
TV
)
IN
2
(
DVR/BDR
)
IN
1
(
DVD
)
IN
2
(
SAT/CBL
)
ASSIGNABLE
HDMI
LAN
(
10/100
)
OUT 1
(CONTROL)
OUT 2
(HD ZONE)
DC OUTPUT
for WIRELESS LAN
(
OUTPUT 5 V
0.6 A MAX
)
OPTICAL
COAXIAL
ASSIGNABLE
SELECTABLE
ASSIGNABLE
1
-
7
IN
1
(
DVD
)
BD IN
IN
2
(
SAT/CBL
)
IN
3
(
DVR/BDR
)
IN
4
IN
6
IN
7
IN
1
(
TV
)
IN
2
(
DVR/BDR
)
IN
1
(
DVD
)
IN
2
(
SAT/CBL
)
ASSIGNABLE
ASSIGN-
ABLE
IN
1
(
CD
)
Проигрыватель CD, др.
DIGITAL OUT
COAXIALOPTICAL
ANALOG
RL
AUDIO OUT
Выберите один
! Если на проигрывателе имеются выходы линейного уровня (например, он оборудован встроенным
предварительным усилителем с фонокорректором), подключите его к входам ANALOG IN 1 (CD).
Подключение дополнительных усилителей
Мощности данного ресивера более чем достаточно для любого домашнего применения, но имеется
возможность подключения дополнительных усилителей к переднему каналу и каналу низкочастотного
громкоговорителя системы с помощью выходов предварительного усилителя. Для подключения усили-
телей для подъема мощности громкоговорителей выполните подключения, показанные ниже.
PRE OUT
SUBWOOFER
12
FRONT
PRE OUT
SUBWOOFER
12
FRONT
R
L
ANALOG
INPUT
ANALOG
INPUT
ANALOG
INPUT
Ус илитель
переднего канала
Активный
низкочастотный
громкоговоритель 1
Активный
низкочастотный
громкоговоритель 2
! Если низкочастотный громкоговоритель не используется, установите настройку передних громкогово-
рителей (см. Настройка громкоговорителей на стр. 84) на LARGE.
! При наличии двух низкочастотных громковорителей, второй низкочастотный громкоговоритель можно
подключить к терминалу SUBWOOFER 2. Подключение двух низкочастотных громкоговорителей уси-
ливает басовое звучание, позволяя добиться более мощного воспроизведения звучания. В таком
случае оба низкочастотных громкоговорителя дают одинаковое звучание.
! Чтобы было слышно звучание только от предварительных выходов переключите терминалы громко-
говорителей на SP: OFF (стр. 69) или просто отсоедините все громкоговорители, подключенные непо-
средственно к ресиверу.
