Органы управления и индикаторы

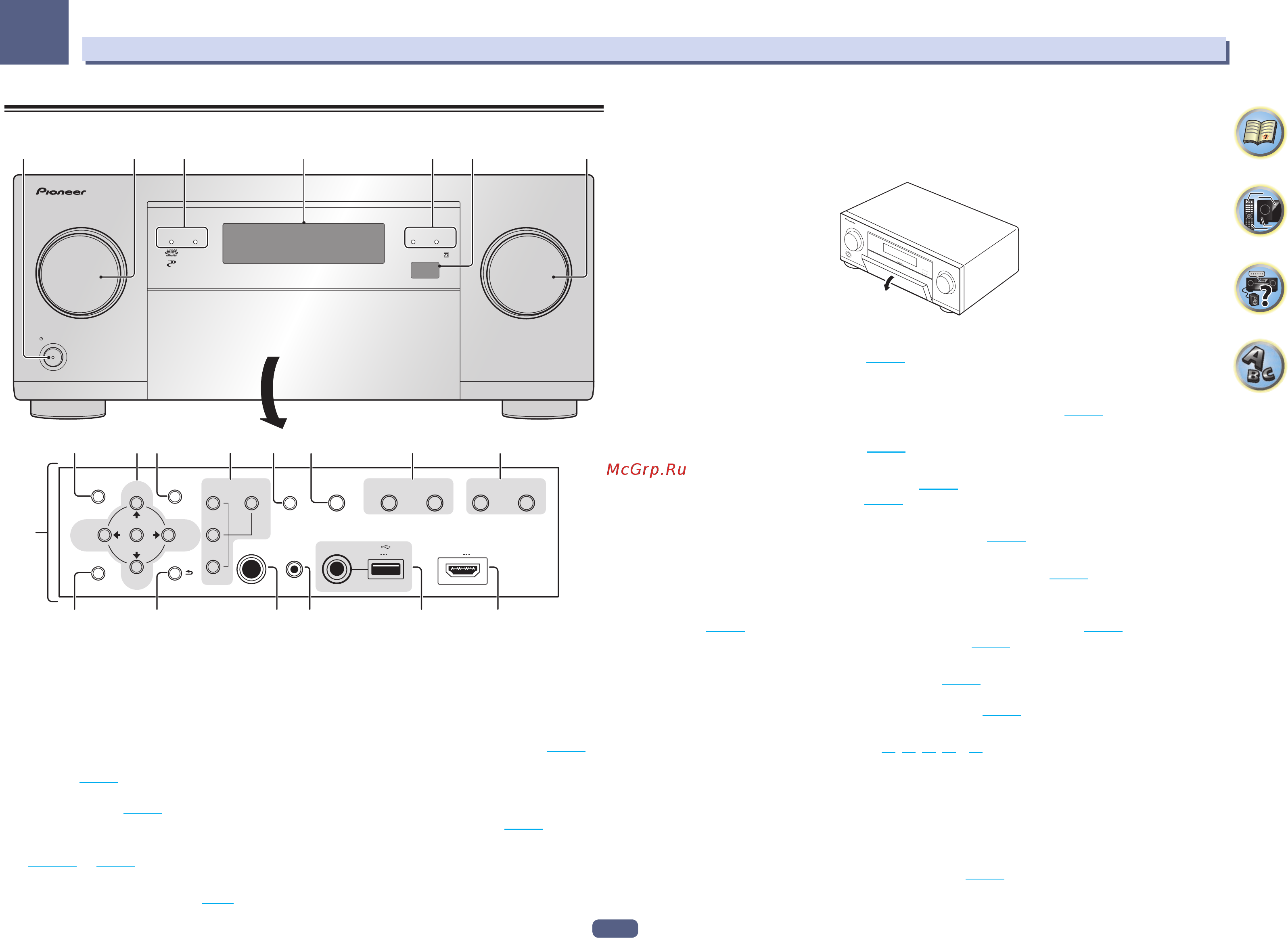

Передняя панель
PHONES
SPEAKERS
MULTI-ZONE
CONTROL
ZONE 2
ON/OFF
ZONE 3
ON/OFF
HDZONE
ON/OFF
MCACC
SETUP MIC
ENTER
TUNE
TUNE (HDMI)
PRESETPRESET
VIDEO
PARAMETER
AUDIO
PARAMETER
HDMI 5 INPUT/
MHL (
5V 0.9
A
)
AUTO/ALC/
DIRECTECO BAND TUNER EDIT
iPod iPhone iPad
DIRECT CONTROL
HOME MENU RETURN
MASTER
VOLUME
STANDBY/ON
INPUT
SELECTOR
iPod iPhone iPadHDMI
ADVANCED
MCACC
FL OFF
with USB
5V 2.1
A
1 2 4
35
6
7
8910 1211 13 15
16 17 1918 20 21
3
14
1 u STANDBY/ON
Установка в режим ожидания или включение данного ресивера.
2 Peryлятор INPUT SELECTOR
Используйте для выбора функции входа.
3 Индикаторы
! ADVANCED MCACC – Высвечивается при установке EQ на ON в меню AUDIO PARAMETER (стр. 66).
! FL OFF – Высвечивается при выборе «off» (ничего не отображается) в настройке режима освещения
дисплея (стр. 72).
! HDMI – Мигает при подключении компонента, оборудованного HDMI; высвечивается, когда компо-
нент подключен (стр. 25).
! iPod iPhone iPad – Высвечивается для обозначения подключения iPod/iPhone/iPad (стр. 33).
4 Символьный дисплей
См. Дисплей на стр. 14.
5 Датчик дистанционного управления
Принимает сигналы от пульта ДУ (стр. 9).
6 Peryлятор MASTER VOLUME
7 Органы управления передней панели
Для доступа к органам управления на передней панели захватите пальцами за края дверцы и потяните
вперед.
MASTER
VOLUME
STANDBY/ON
INPUT
SELECTOR
8 AUDIO PARAMETER
Используйте для доступа к аудиоопциям (стр. 66).
9 i/j/k/l (TUNE/PRESET) /ENTER
Для настройки Home Menu используйте кнопки со стрелками. TUNE i/j используются для поиска
радиочастот, а PRESET k/l для поиска предустановленных радиостанций (стр. 47).
10 VIDEO PARAMETER
Используйте для доступа к видеоопциям (стр. 68).
11 Органы управления MULTI-ZONE
Если были выполнены подключения MULTI-ZONE (стр. 31), используйте данные органы управления для
управления под-зоной из основной зоны (стр. 70).
12 SPEAKERS
Используйте для переключения терминала громкоговорителя (стр. 70).
13 iPod iPhone iPad DIRECT CONTROL
Переключите вход ресивера на iPod и включите управление iPod на iPod (стр. 44).
14 Кнопки режимов прослушивания
! AUTO SURR/ALC/STREAM DIRECT – Переключение режимов Автоматической настройки объемного
звучания (стр. 52), Автоматического управления уровнем и Прямого потока (стр. 53).
! ECO – Используйте для переключения типа эко-режима (стр. 53).
15 Органы управления TUNER
! BAND – Переключение радиодиапазонов AM и FM (стр. 47).
! TUNER EDIT – Используйте вместе с TUNE i/j, PRESET k/l и ENTER для запоминания и присваи-
вания имен радиостанциям для последующего их вызова (стр. 47).
16 HOME MENU
Используйте для доступа к Home Menu (стр. 41, 39, 62, 81 и 89).
17 RETURN
Нажмите для подтверждения и выхода из текущего экрана меню.
18 Гнездо PHONES
Используйте для подключения наушников. При подключении наушников звучание не будет воспроизво-
диться через громкоговорители.
19 Гнездо MCACC SETUP MIC
Используйте для подключения поставляемого микрофона (стр. 38).
