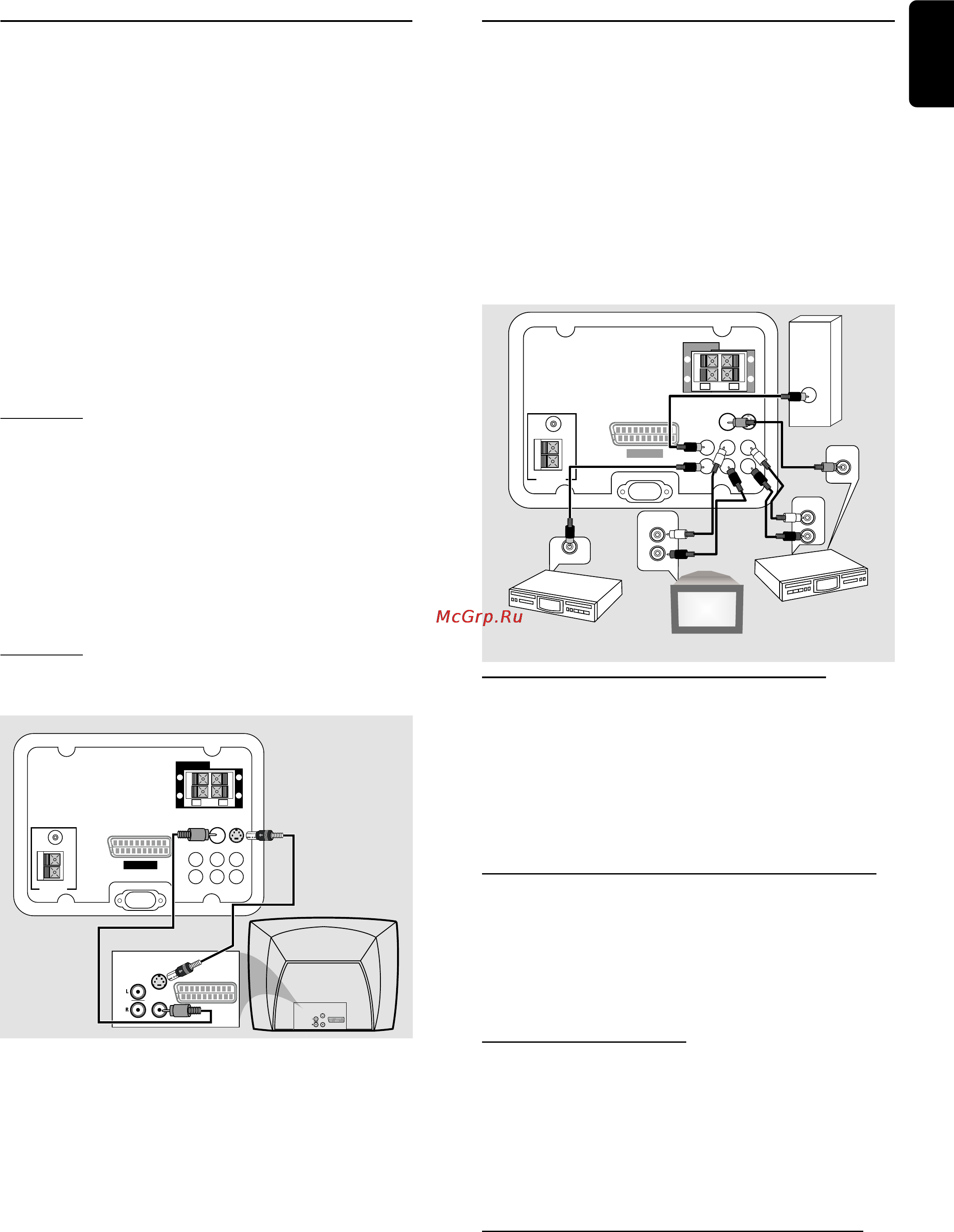

3. Подключение телевизора
Для просмотра видеоматериалов в форматах DVD/VCD
необходимо подключить микросистему DVD к телевизору.
ВАЖНО!
– Существует несколько способов
подключения системы к телевизору. Выберите
наиболее подходящий тип подключения,
исходя из возможностей вашего телевизора.
● С помощью входящего в комплект кабеля Scart
соедините разъем SCART OUT с соответствующим
разъемом видеовхода SCART телевизора.
Если телевизор не оборудован евроразъемами, можно
выбрать один из следующих типов подключения:
Вариант 1
Соедините разъем S-VIDEO OUT с входным
разъемом S-Video телевизора с помощью кабеля
S-Video (не входит в комплект поставки)
Если разъем S-Video используется для подсоединения
видеокабелей, необходимо соответствующим образом
установить параметр VIDEO OUT системы.
Подробности см. на стр. 11.
ИЛИ
Вариант 2
Соедините разъем VIDEO OUT с входным разъемом
телевизора с помощью видеокабеля (желтого).
AC MAINS
ANTENNA
MW
FM
75Ω
SCART OUT
VIDEO
OUT
S-VIDEO
OUT
SUBWOOFER
OUT
DIGITAL
OUT
AUX/TV
IN
LINE
OUT
L
R
SPEAKERS
(8Ω)
LR
+
–
+
–
AUDIO
OUT
S-VIDEO
IN
VIDEO IN
SCART IN
AUDIO
OUT
S-VIDEO
IN
VIDEO IN
SCART IN
Полезные советы:
– TВо избежание электромагнитных помех не
располагайте передние громкоговорители слишком
близко к телевизору.
Подключение
Подключение дополнительного
оборудования
ВАЖНО!
– Некоторые диски DVD защищены от копирования.
Такие диски невозможно переписать при помощи
видеомагнитофона или устройства цифровой записи.
– При подключении устройств необходимо
следить за тем, чтобы цвета кабелей
соответствовали цветам разъемов.
– Полную информацию о подсоединении и
использовании см. в руководстве по
эксплуатации соответствующего устройства.
ANTENNA
MW
FM
75Ω
SCART OUT
VIDEO
OUT
S-VIDEO
OUT
SUBWOOFER
OUT
DIGITAL
OUT
AUX
IN
LINE
OUT
L
R
SPEAKERS
(8Ω)
LR
+
–
+
–
DIGITAL IN
AUDIO
INPUT
AUDIO OUT
L
R
1
3
4
AUDIO IN
L
R
2
VIDEO IN
AC MAINS
1) Просмотр и прослушивание через
другое оборудование
Соедините системные разъемы AUX/TV IN (R/L) с
разъемами аудиовыхода другого аудио-/видеоустройства
(такого как телевизор, видомагнитофон, проигрыватель
лазерных дисков или кассетная дека).
Перед началом работы на пульте ДУ нажмите AUX/TV
для активизации источника входного устройства.
2) Использование видеомагнитофона для
записи с дисков DVD
Соедините системные разъемы VIDEO OUT с
разъемами видеовыхода, а разъемы LINE OUT (R/L)
с разъемами видеовхода видеомагнитофона.
Это позволит производить аналоговую стереозапись
(2 канала, правый и левый).
3) Запись (цифровая)
Соедините разъем DIGITAL OUT системы с
разъемом цифрового входа устройства цифровой
записи (например, устройства, совместимого с DTS-
Digital Theatre, с декодером Dolby Digital).
Перед началом работы установите DIGITAL OUTPUT
(ЦИФРОВОЙ ВЫХОД) в соответствии с
аудиосоединением. (см. стр. 11 "DIGITAL OUTPUT"
4) Подсоединение активного сабвуфера
Соедините разъем SUBWOOFER OUT
микросистемы DVD с разъемом аудиовхода активного
сабвуфера (не входит в компелкт поставки).
Видеомагнитофон
(например)
Устройство записи
компакт-дисков
(например)
Телевизор
(например)
Активный
сабвуфер
Вариант 1
Вариант 2
