5

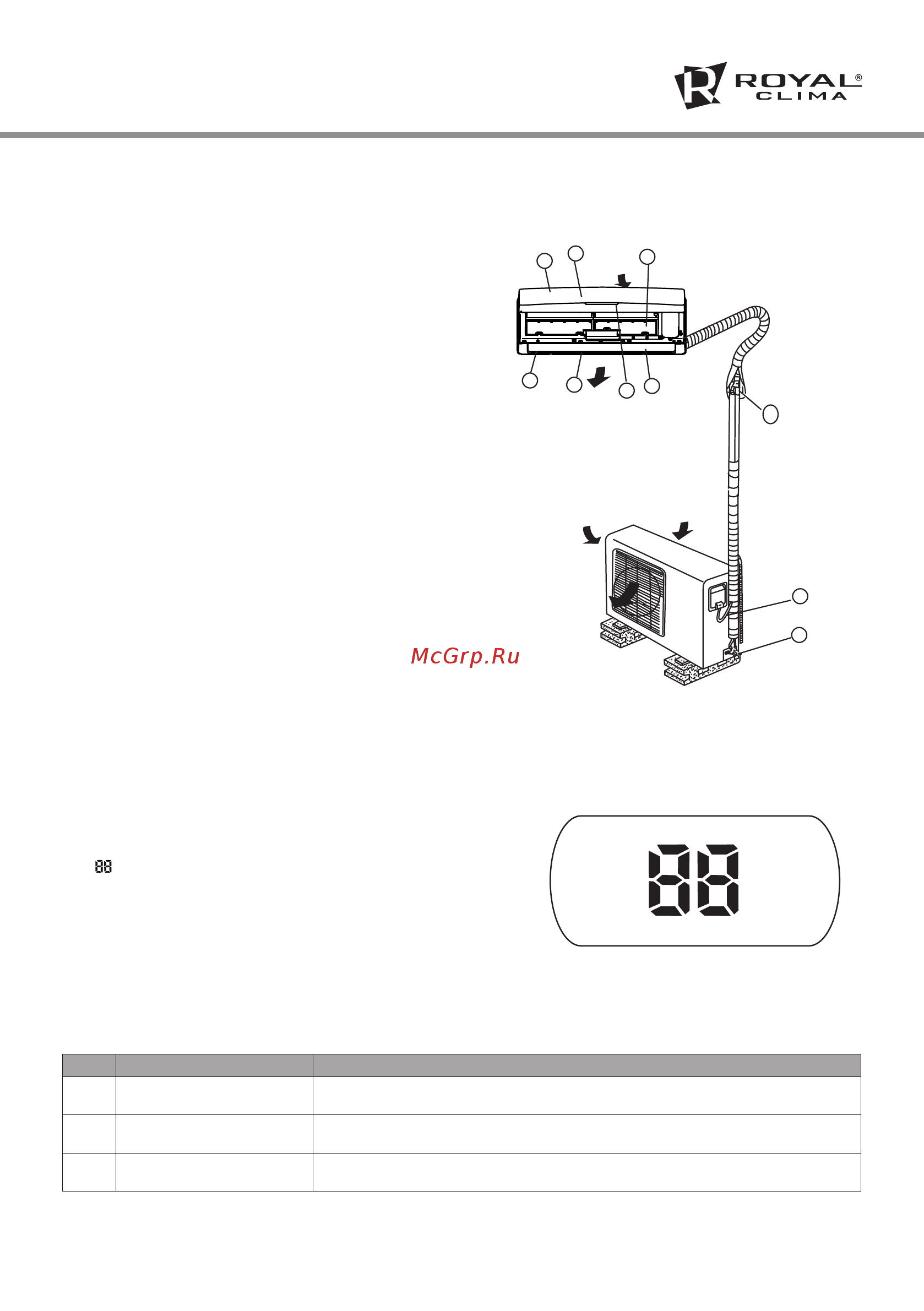

4. УСТРОЙСТВО КОНДИЦИОНЕРА
УСТРОЙСТВО КОНДИЦИОНЕРА
Режим работы
1 Обогрев
Наружный воздух от -7
0
С до + 24
0
С
Воздух в помещении не выше +30
0
С
2 Охлаждение
Наружный воздух от +18
0
С до + 43
0
С
Воздух в помещении от +17
0
С до +32
0
С
3 Осушение
Наружный воздух не выше +43
0
С
Воздух в помещении от +10
0
С до +32
0
С
Внутренний блок
1. Лицевая панель
2. Воздухозаборник
3. Воздушный фильтр
4. Выход воздуха
5. Жалюзи горизонтального
воздушного потока
6. Внутренние вертикальные жалюзи
воздушного потока
7. Светодиодный дисплей
Внешний блок
8. Трубопроводы хладагента
9. Соединительный кабель
10. Запорные вентили
4
3
5
2
6
1
9
10
8
7
Боковой
воздухозаборник
Воздуховыпускное
отверстие
Тыльный
воздухозаборник
5. ПАНЕЛЬ ИНДИКАЦИИ ВНУТРЕННЕГО БЛОКА
Внутренний блок
1. - Индикация температуры
6. УСЛОВИЯ ЭКСПЛУАТАЦИИ КОНДИЦИОНЕРА
