12

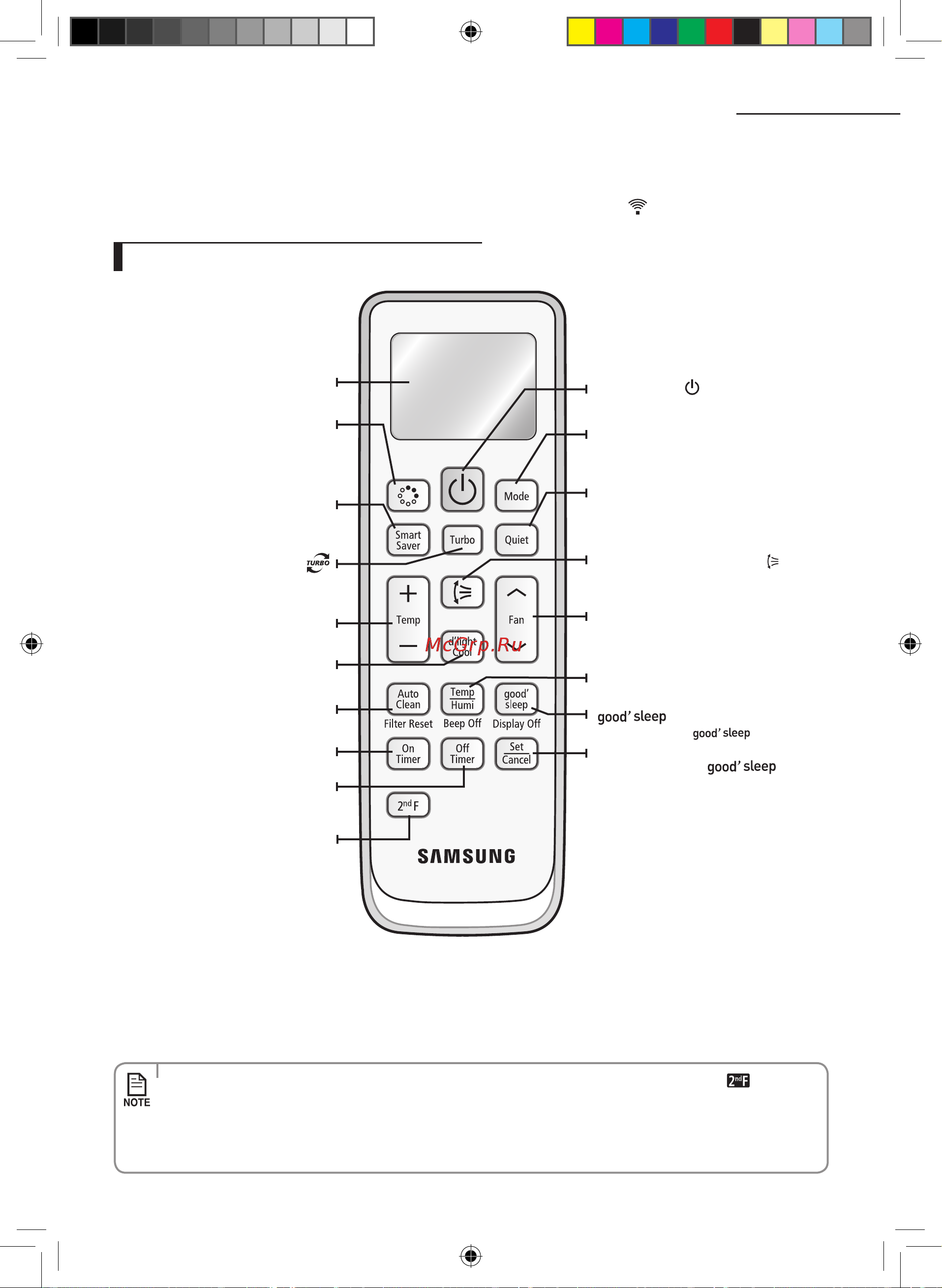

Проверка пульта дистанционного управления
Кнопки пульта дистанционного управления
• Направьтепультдистанционногоуправлениянаприемниксигналовдистанционногоуправлениявнутреннегоблока.
• ЕслиВынажметенужнуюкнопкунапультедистанционногоуправления,Выуслышитезвуковойсигнализвнутреннегоблока,
и на дисплее пульта дистанционного управления появится индикатор передачи команды ( ).
Дисплей пульта дистанционного
управления
O Timer(Таймер отключения)
Устанавливает Таймер отключения в положение
включено.
Turbo (Турбо)
Вентилятор автоматически включается
на скорость, обеспечивающую быстрое
охлаждение.
Fan(Вентилятор)
Позволяет выбрать объем воздуха, проходящего
через кондиционер, используя следующие 4
скорости: Авто/Низкая/Средняя/Высокая.
Устанавливает режим
Set/Cancel(Установить/Отменить)
Отменяет режим Таймер/ .
Air swing(Положение жалюзи)
Автоматически активирует / деактивирует
перемещение направлящей потока воздуха вверх
и вниз
Mode(Режим)
Установите один из 5 режимов работы (инструкции
приведены на стр. 14-15).
Power(Питание)
Включает/выключает кондиционер
Temp(Температура) + -
Увеличивает/уменьшает температуру на 1˚C.
On Timer(Таймер включения)
Установите Таймер включения в положение
включено.
Smart Saver(Умный эконом)
Поддерживает в помещении прохладную
температуру в диапазоне 24°C ~ 30°C при меньшем
потреблении энергии.
2
nd
F
Переключает функцию этой кнопки на пульт
дистанционного управления.
Virus Doctor
Выберите "Вкл\Выкл" для функции
Virus Doctor.
d'light Cool
(Эта функция для данного кондиционера не
предусмотрена.)
Auto Clean(Авто чистка)
Функция автоматической чистки – Вытирайте насухо
внутренний блок внутри, чтобы избавиться от запаха.
Quiet(Тихий режим)
Temp/Humi(Температура / Влажность)
(Эта функция для данного кондиционера не предусмотрена.)
• Есливынажметенакнопку[2
nd
F], то на пульте дистанционного управления отобразится индикатор , и вы
сможете выбирать функции на пульте дистанционного управления, которые приведены ниже.
Auto Clean( Автоматическая чистка) Filter Reset, Temp/Humi(Температура/Влажность) Beep O(Отключение
звукового сигнала), good’ sleep Display O(Отключение дисплея).
Если вы выберите функцию под кнопкой, когда функция этой кнопки переключается кнопкой 2
nd
F, то функция
кнопки 2
nd
F будет отменена.
Beep o (Отключение звукового сигнала)
Нажатием на эту кнопку отключается звуковой сигнал.
Filter Reset
Вновь установите средство напоминания Filter Reset.
Display o (Отключение дисплея)
Отключает подсветку дисплея
