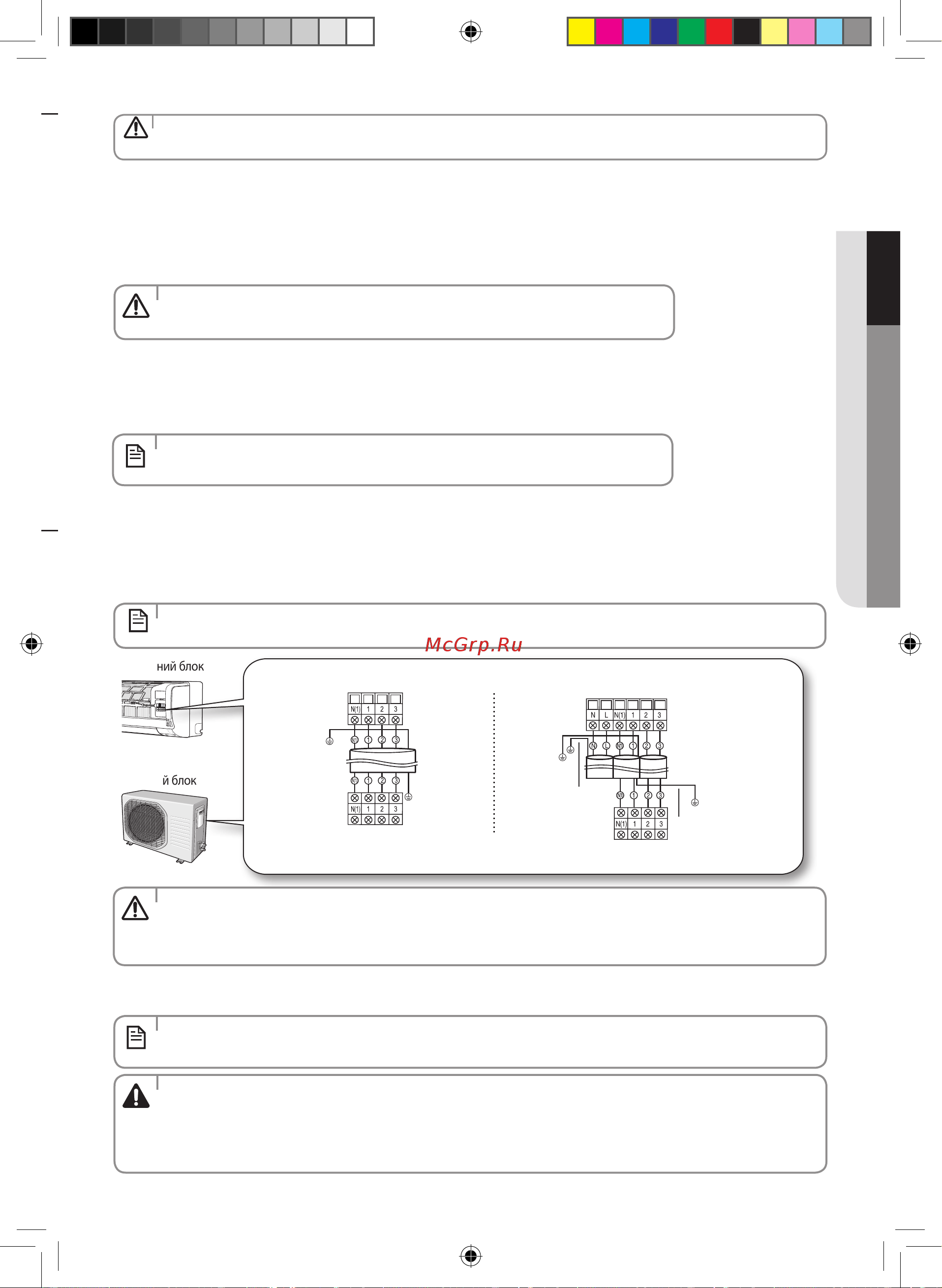

Samsung AQ12ESGN [29/43] Удлините соединительный провод если это необходимо

29

РУCCKИЙ

2 . Откройте переднюю решетку.

3 . Удалите винт, крепящий крышку разъема.

4 . Пропустите соединительный провод через тыльную сторону внутренннго блока и подключите провод к

клеммам. (См. рисунок ниже)

5 . Пропустите второй конец провода в отверстие диаметром 65 мм в стене.

6 . Закройте крышку клеммной колодки, туго закрутив винт.

7 . Закройте переднюю решетку.

09/12/18

24

• Конецпроводадолжныбытьзакруглен

• Крометого,закругленныйнаконечникдолженсоответствоватьразмерувинтанаклеммечерногоцвета.

• Послеподключенияпроводовубедитесь,чтономераконтактовнавнутреннем/наружномблокесовпадают.

• Винтынаклеммнойколодкенедолжныотвинчиватьсяусилиемменее12кгс•см.

10. Присоедините заземляющий провод к клеммам заземления.

11. Закройте крышку клеммной колодки, туго закрутив винт.

ПРИМЕЧАНИЕ

ПРИМЕЧАНИЕ

• Проводпитанияисоединительныйпроводдолженвыбиратьсявсоответствиисоспецификацией,приведенной

на стр. 28.

ВНИМАНИЕ

ОСТОРОЖНО





Провод заземления

(Зеленый/Желтый)

Провод заземления

(Зеленый/Желтый)

Если наружный блок располагается на расстоянии более 4 метров от внутреннего блока, то вам необходимо удлинить провод.

Максимальная длина провода - 15 метров (09/12)/20(18/24)

ОСТОРОЖНО
