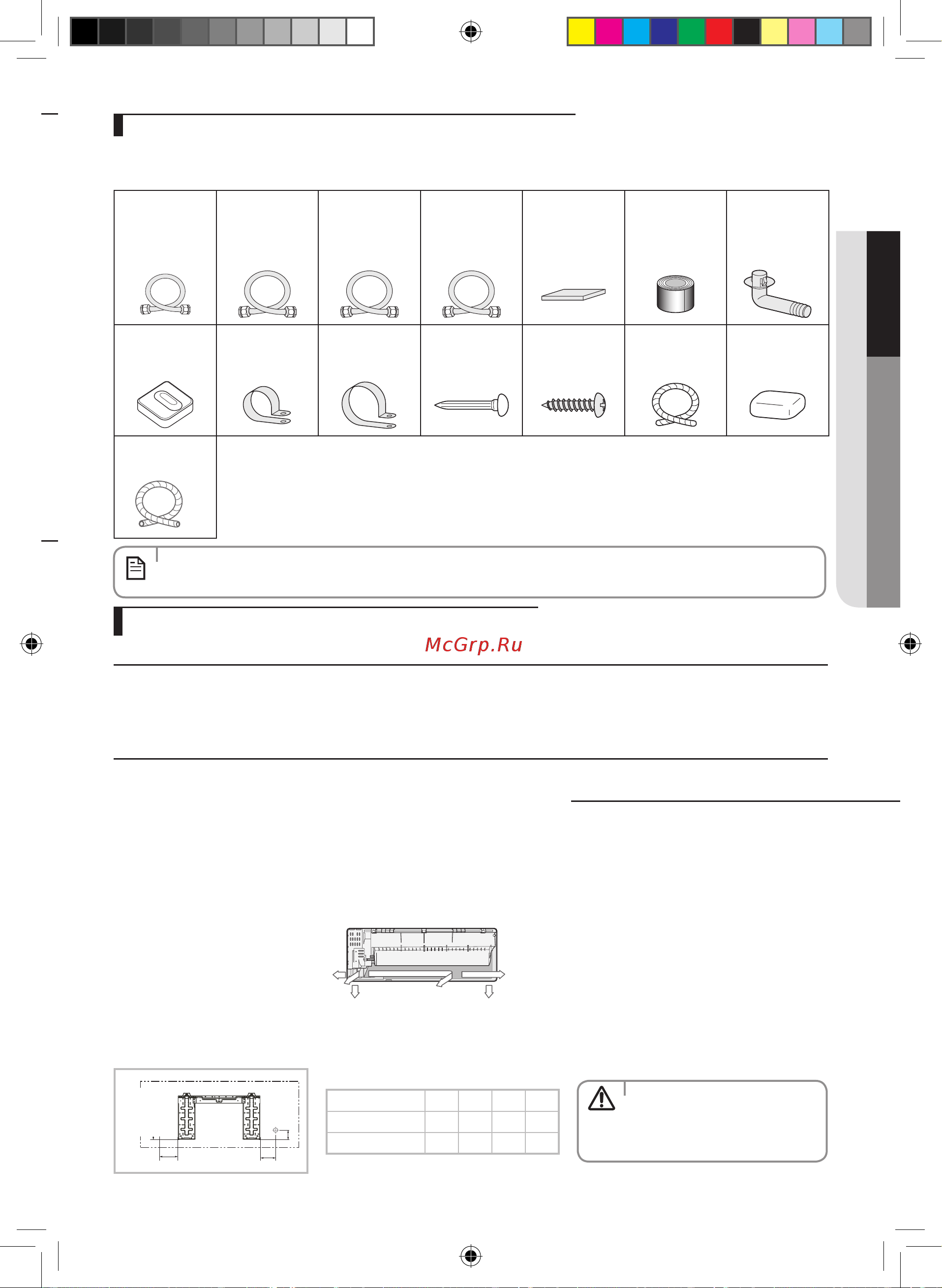

31
РУCCKИЙ
Крепление монтажной пластины
Следующие принадлежности для соединений поставляются по отдельному заказу. Если они не входят в комплект, вы должны
приобрести их до установки кондиционера.
Принадлежности, поставляемые по отдельному заказу
Инструменты, необходимые для монтажных работ
Изолированная
соединительная
трубка,
Ø6,35мм (1)
Изолированная
соединительная
трубка,
Ø9,52мм (1)
09
Изолированная
соединительная
трубка,
Ø12,70мм (1)
12/18
Изолированная
соединительная
трубка,
Ø15,88мм (1)
24
Пеноматериал для
изоляции труб
PE T3 (1)
Виниловые ленты
(2)
Сливная пробка
(1)
Для серии
Резиновые
подкладки под
ножки (4)
Хомуты для труб A
(3)
Хомуты для труб B
(3)
Гвозди для бетона
(6)
Винты- саморезы
М4 х 25 (6)
Сливной шланг,
длина 2м (1)
Замазка 100 г (1)
Пеноматериал
для изоляции
труб
• Еслиэтипринадлежностибудутпоставлены,тоонибудутуложенывкоробкуспринадлежностями.
Инструменты общего назначения
•Вакуумныйнасос(Дляпредотвращенияобратноготечения) •Манометрколлектора •Крепежеискатель
•Динамометрическийключ •Труборез •Развёртка •Трубогиб •Спиртовойуровень
•Отвертка •Гаечныйключ •Дрель •Г-образныйключ •Мернаялента
Инструменты для работ по тестированию
•Термометр •Измерительсопротивления •Электроскоп
Выбор направления сливного шланга зависит от того, где вы хотите установить внутренний блок.Поэтому прежде чем крепить
монтажную пластину к стене или к оконной раме, необходимо определить положение отверстия диаметром 65 мм, через
которое будут пропускаться провода, трубки и шланг, соединяющие внутренний блок с наружным.
При установке на стену, трубки и провода могут подводиться:
BA
D
C
D
Направление трубки
1. Определите положение отверстия для трубки и сливного шланга как показано на рисунке, и просверлите
отверстие внутренним диаметром 65 мм так, чтобы оно слегка наклонялось вниз.
B
A
D
C
Отверстие
для трубки
(Ø65
мм
)
ПРИМЕЧАНИЕ
•Справа(A)
•Слева(B)
•Снизу_справа(С)
•Стыльнойстороны_справа
или слева (D)
(Блок : мм )
Модель A B C D
09/12
27 120 68 27
18/24
34 140 68 34
• Послетого,каквывыберите
направление трубки,
просверлите только одно
отверстие.
ОСТОРОЖНО
CIS AQ09T&E@_IB&IM_ DB68-03479A_RU.indd 31 2013-4-19 12:05:28
