Русский-54

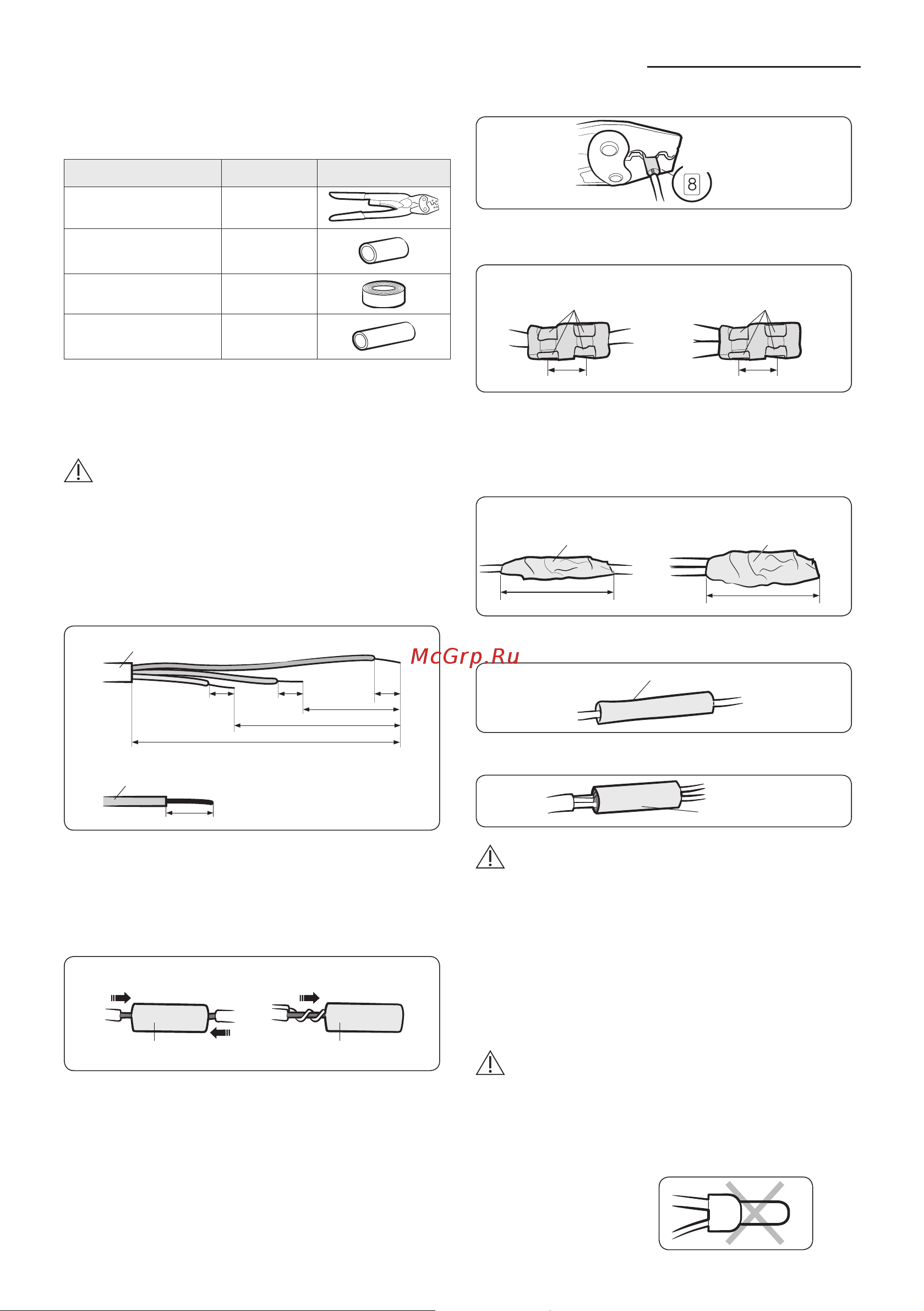

Порядок работ по удлинению сетевого кабеля
1. Подготовьте компрессор и следующие
инструменты.
Наименование Параметры Внешний вид
Обжимные клещи MH-14
Соединительная
муфта (мм)
20xØ6,5
(ВхД.Н.)
Изолента
Ширина
19 мм
Термоусадочная
трубка (мм)
70xØ8,0
(ДхД.Н.)
2. Снимите защитную оболочку с обрезиненных
и проволочных жил кабеля, как показано на
рисунке.
• Снимите 20 мм. изоляции провода.
ВНИМАНИЕ
• Для получения информации о технических
характеристиках кабеля питания для
внутреннего и наружного блоков,
обратитесь к руководству по установке.
• После снятия проволочной защиты кабеля
с установленной заранее трубки, вставьте
термоусадочную трубку.
20 20
20
20
60
120
180
3. Вставьте оба конца сердечника силового кабеля в
соединительную муфту.
• Способ1: вставьте концы в муфту с двух
сторон.
• Способ2: скрутите концы и вставьте скрутку
в муфту.
4. С помощью клещей сожмите муфту в двух местах,
переверните и сожмите в двух местах в том же
районе.
• Диаметр обжима— 8,0 мм.
• После этого потяните за оба конца кабеля и
убедитесь в прочности соединения.
5. Обмотайте соединение изолентой в два слоя или
более и разместите термоусадочную трубку по
центру изоленты.
Всего требуется три или более слоев
изоляционного материала.
6. Нагрейте термоусадочную трубку, чтобы она
сжалась.
7. После этого обмотайте трубку изолентой.
ВНИМАНИЕ
• Убедитесь, что соединительные детали не
выставляются наружу.
• Обязательно используйте изоленту и
термоусадочную трубку из утвержденных
армированных изоляционных материалов,
которые имеют один и тот же уровень
выдерживаемого напряжения с помощью кабеля
питания. (Соблюдайте местные правила по
расширениям.)
ПРЕДУПРЕЖДЕНИЕ
• В случае удлинения кабеля питания запрещается
использовать обжимные наконечники круглой
формы.
– Неправильное соединение может явиться
причиной поражения электрическим током
или пожара.
Кабель питания
Провода кабеля питания
(Ед. изм.: мм)
(Ед. изм.: мм)
Способ1
Способ2
Соединительная муфта
Соединительная муфта
Диаметр обжима
Обожмите в 4 местах.
Обожмите в 4 местах.
Способ1
Способ2
5 мм
5 мм
Изолента
Способ1 Способ2
Изолента
40 мм
35 мм
Термоусадочная трубка
Изолента
