IM2020
29
5. ОПИСАНИЕ ПРИБОРА

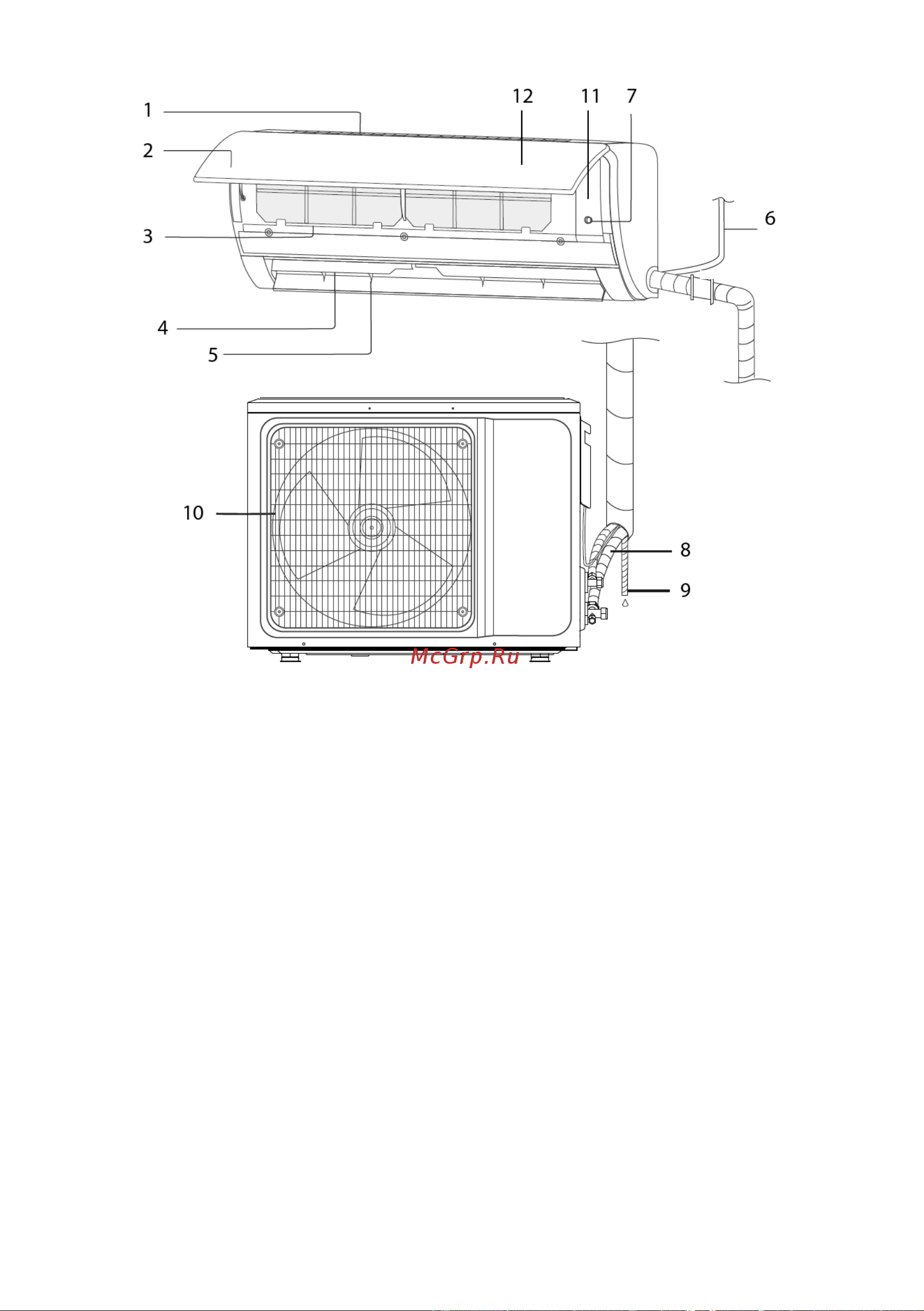

Рисунок 1*
Кондиционер состоит из внутреннего и наружного блоков, соединенных трубопроводами.
Управление кондиционером осуществляется с пульта дистанционного управления или с
панели управления внутреннего блока.
1. Воздухозаборная решётка.
2. Лицевая панель.
3. Воздушный фильтр.
4. / 5. Направляющие заслонки для раздачи обработанного воздуха.
6. Электропровод.
7. Аварийный выключатель.
8. Медная трубка газа (хладагента), соединительная магистраль**.
9. Трубка для отвода конденсата**.
10. Воздуховыпускная решетка наружного блока.
11. Кнопка включения (auto).
12. Скрытый дисплей
*внешний вид блоков кондиционера может иметь отличия от изображений в инструкции.
** не входит в комплект поставки
