109

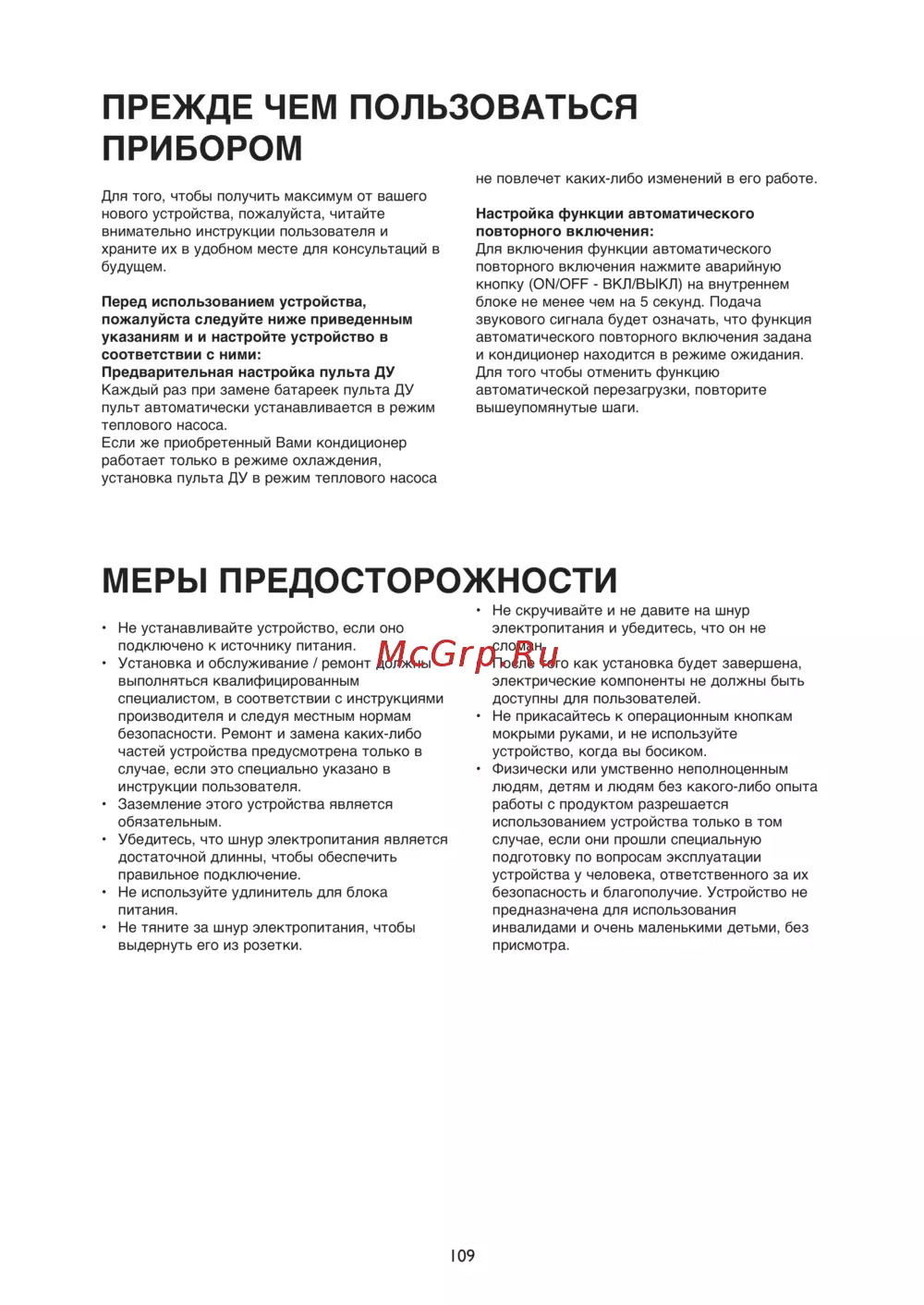

ПPЕЖДЕ ЧЕМ ПОЛЬЗОВАТЬСЯ
ПPИБОPОМ
Для того, чтобы получить максимум от вашего
нового устройства, пожалуйста, читайте
внимательно инструкции пользователя и
храните их в удобном месте для консультаций в
будущем.
Перед использованием устройства,
пожалуйста следуйте ниже приведенным
указаниям и и настройте устройство в
соответствии с ними:
Предварительная настройка пульта ДУ
Каждый раз при замене батареек пульта ДУ
пульт автоматически устанавливается в режим
теплового насоса.
Если же приобретенный Вами кондиционер
работает только в режиме охлаждения,
установка пульта ДУ в режим теплового насоса
не повлечет каких-либо изменений в его работе.
Настройка функции автоматического
повторного включения:
Для включения функции автоматического
повторного включения нажмите аварийную
кнопку (ON/OFF - ВКЛ/ВЫКЛ) на внутреннем
блоке не менее чем на 5 секунд. Подача
звукового сигнала будет означать, что функция
автоматического повторного включения задана
и кондиционер находится в режиме ожидания.
Для того чтобы отменить функцию
автоматической перезагрузки, повторите
вышеупомянутые шаги.
МЕРЫ ПРЕДОСТОРОЖНОСТИ
• Не устанавливайте устройство, если оно
подключено к источнику питания.
• Установка и обслуживание / ремонт должны
выполняться квалифицированным
специалистом, в соответствии с инструкциями
производителя и следуя местным нормам
безопасности. Ремонт и замена каких-либо
частей устройства предусмотрена только в
случае, если это специально указано в
инструкции пользователя.
• Заземление этого устройства является
обязательным.
• Убедитесь, что шнур электропитания является
достаточной длинны, чтобы обеспечить
правильное подключение.
• Не используйте удлинитель для блока
питания.
• Не тяните за шнур электропитания, чтобы
выдернуть его из розетки.
• Не скручивайте и не давите на шнур
электропитания и убедитесь, что он не
сломан.
• После того как установка будет завершена,
электрические компоненты не должны быть
доступны для пользователей.
• Не прикасайтесь к операционным кнопкам
мокрыми руками, и не используйте
устройство, когда вы босиком.
• Физически или умственно неполноценным
людям, детям и людям без какого-либо опыта
работы с продуктом разрешается
использованием устройства только в том
случае, если они прошли специальную
подготовку по вопросам эксплуатации
устройства у человека, ответственного за их
безопасность и благополучие. Устройство не
предназначена для использования
инвалидами и очень маленькими детьми, без
присмотра.
