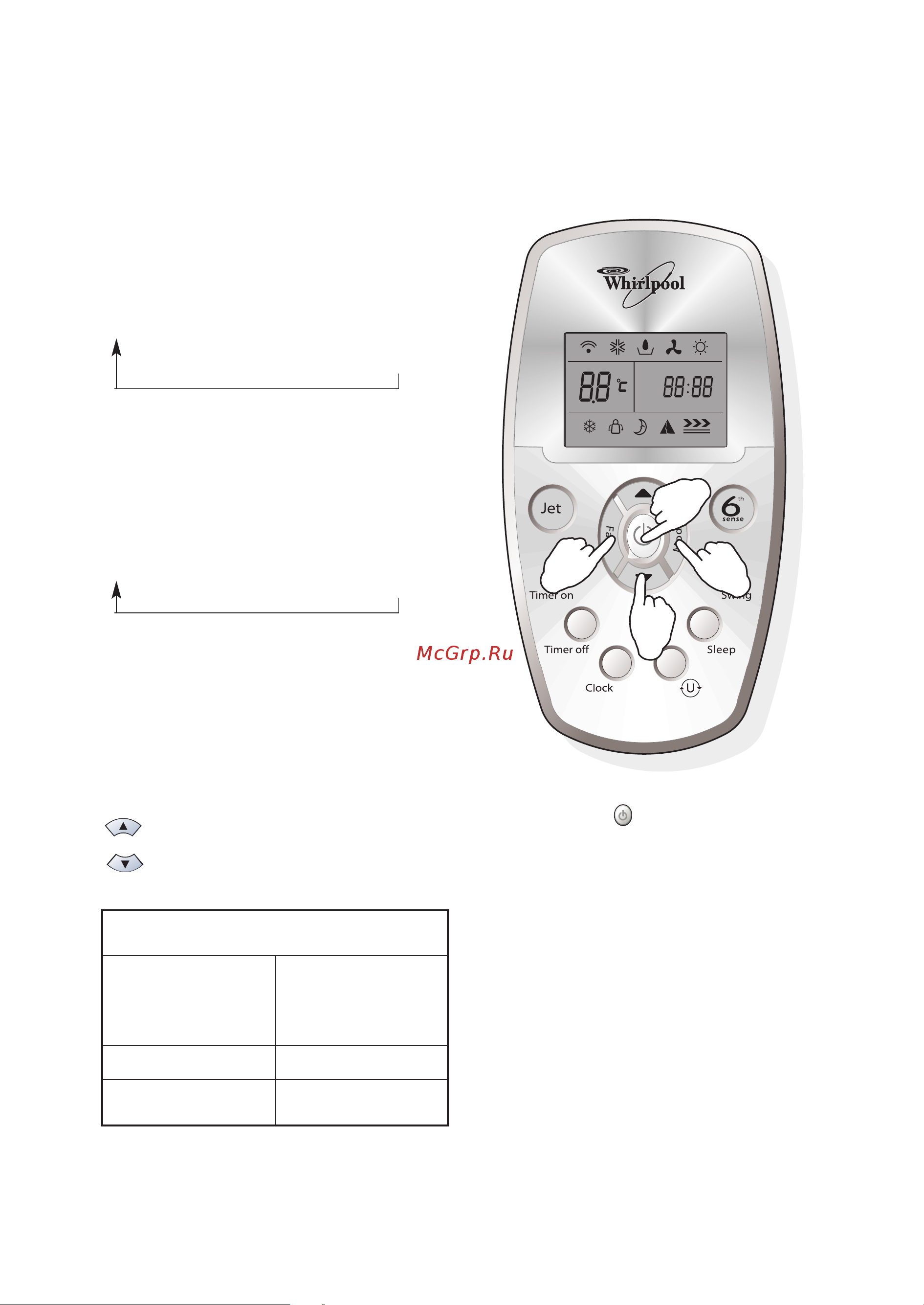

![Whirlpool AMD 039 [7/21] Режимы работы](/views2/1936428/page7/bg7.png)
115
РЕЖИМЫ РАБОТЫ
Режимы работы:
1. Выбор режима
Каждый раз при нажатии кнопки MODE
режим работы меняется в следующей
последовательности:
COOLING (ОХЛАЖДЕНИЕ) →
DRY (Осушение) → FAN ONLY (ТОЛЬКО
ВЕНТИЛЯТОР) → HEATING (ОБОГРЕВ)
Для модификации кондиционера,
работающего только на охлаждение,
режим HEATING (ОБОГРЕВ) недоступен.
2. Режим FAN (ВЕНТИЛЯТОР)
Каждый раз при нажатии кнопки FAN
скорость вентилятора меняется в
следующей последовательности:
AUTO (АВТО) → HIGH (ВЫСОКАЯ) →
MEDIUM (СРЕДНЯЯ) → LOW (НИЗКАЯ)
В режиме FAN ONLY (ТОЛЬКО
ВЕНТИЛЯТОР) доступны только значения
"High" (высокая), "Medium" (средняя) и
"Low" (низкая).
В режиме DRY (Осушение) воздушный
поток автоматически устанавливается на
значение Low, кнопка FAN в этом режиме
не работает.
3. Задание температуры
Нажмите один раз для повышения
заданной температуры на 1°C
Нажмите один раз для понижения
заданной температуры на 1°C
*ПРИМЕЧАНИЕ: Для модификации
кондиционера, работающего только на
охлаждение, режим HEATING (ОБОГРЕВ)
недоступен.
4. Включение
Нажмите кнопку , при получении
прибором сигнала на внутреннем блоке
загорается индикатор работы.
В режиме изменения, подождите
несколько секунд и повторите операцию,
если блок не отвечает сразу.
При выборе отопительной операции,
воздушный поток начнет поступать после
2-5 минут.
Доступный диапазон
задания температуры
* HEATING
(ОБОГРЕВ),
COOLING
(ОХЛАЖДЕНИЕ)
18°C~32°C
DRY (Осушение) задание невозможно
FAN ONLY (ТОЛЬКО
ВЕНТИЛЯТОР)
задание невозможно
ON
OFF
2
3
1
4
