провести сбоку от него, слева или справа (см. рис. 5), или горизонтально от задней

части прибора (см. рис. 6), в зависимости от длины трубопровода внутреннего блока.

В случае боковой установки отрежьте выходной отрезной запас с противоположной

стороны.

 Электрический кабель должен быть проведен отдельно от трубопровода. Оставьте

необходимую длину кабеля и проведете его через отверстие в стене.

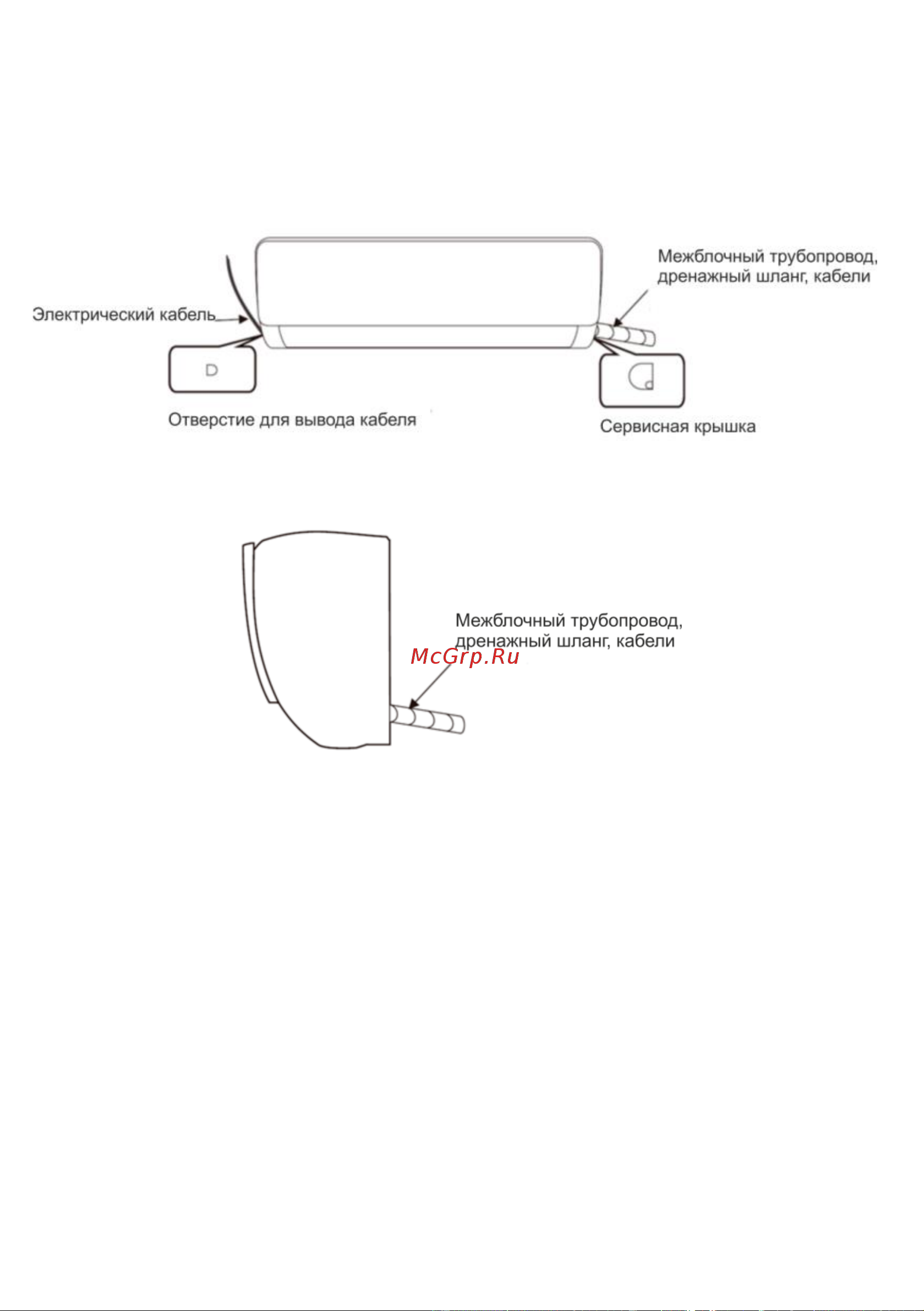

Рисунок 5

Рисунок 6

Соединение трубопроводов

1. Отсоедините крепления и вытащите дренажную трубку внутреннего блока из корпуса.

2. Подсоедините межблочный трубопровод к внутреннему блоку: затяните коническую

гайку вручную, затем затяните ее гаечным ключом, как показано на рисунке (см. рис. 7).
