ECO i – Fi руководство для технического персонала

12 газовые настенные котлы

Колено 90° позволяет присоединять котел к дымоходу в любом направлении, поскольку оно может поворачиваться

на 360°. Кроме того, колено 90° может использоваться в качестве дополнительного в сочетании с дополнительной

трубой или с коленом 45°.

Колено 90° сокращает максимально возможную длину труб на 0,5 м.

Колено 45° сокращает максимально возможную длину труб на 0,25 м.

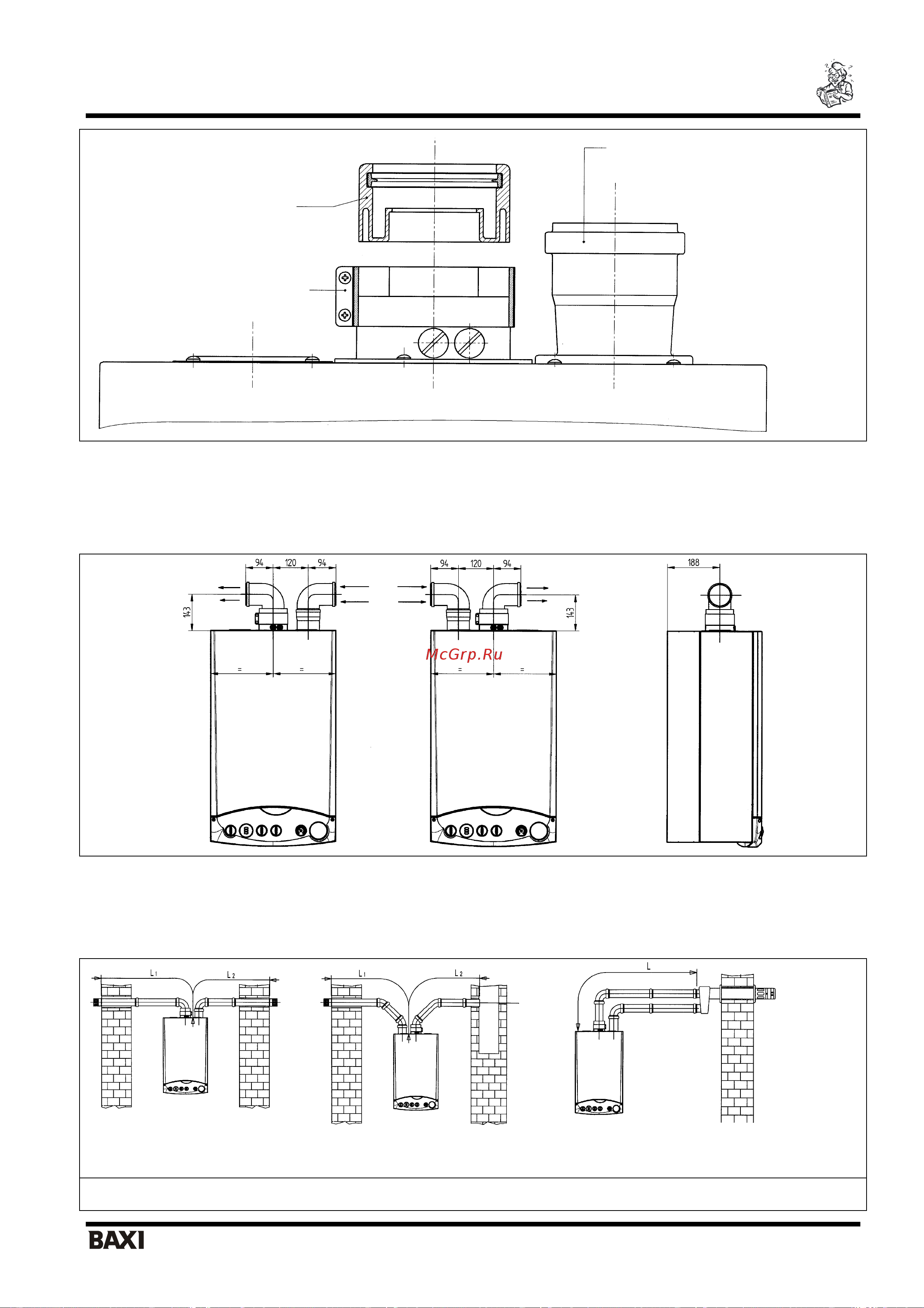

Варианты дымоотводящей системы по раздельным трубам с горизонтальными наконечниками

Обратите внимание! Необходимо обеспечить горизонтальный наклон труб в наружную сторону не менее 1см на

каждый метр длины.

При установке комплекта для сбора конденсата дренажная труба должна быть наклонена в сторону котла.

Общая длина труб притока воздуха не должна превышать 10 метров. При длине дымохода более 6м комплект для

сбора конденсата (поставляется дополнительно) должен монтироваться в непосредственной близости от котла.

переходник

воздуховода (трубы

подачи воздуха)

переходник

ымохода

зажим

(L1+L2)max = 30 м ECO 1.240 Fi – 240 Fi

(L1+L2)max = 25 м ECO 280 Fi

Lmax = 10 м ECO 1.240 Fi – 240 Fi

Lmax = 8 м ECO 280 Fi
