ECO i – Fi руководство для технического персонала
18 газовые настенные котлы
Таблица 3. Потребление газа для всех моделей (при 15°С, 1013 мбар)
ECO 240 Fi- 1.240 Fi - ECO 240 i ECO 280 i ECO 280 Fi
Тип газа G20 G30 G31 G20 G30 G31 G20 G31
При макс.
давлении
2,78 м
3
/ч 2,1 кг/ч 2,0 кг/ч 3,29 м
3
/ч 2,45 кг/ч 2,42 кг/ч 3,45 м
3
/ч 2,54 кг/ч
При мин.
давлении
1,13 м
3
/ч 0,9 кг/ч 0,8 кг/ч 1,26 м
3
/ч 0,94 кг/ч 0,92 кг/ч 1,26 м
3
/ч 0,92 кг/ч
Теплотворная
способность
34,02
МДж/м
3
45,6 МДж/кг 46,3 МДж/кг
34,02
МДж/м
3
45,6
МДж/кг
46,3
МДж/кг
34,02
МДж/м
3
46,3
МДж/кг
11. Устройства регулирования и предохранительные устройства
Котел спроектирован в полном соответствии с европейскими нормами и содержит следующие устройства:
• Регулятор температуры воды в системе отопления - устанавливает максимальную температуру воды в
системе отопления; температура может устанавливаться от 30°С до 85°С. Для увеличения температуры
поверните ручку (5) по часовой стрелке, для уменьшения - против часовой стрелки
• Регулятор температуры
горячей воды (кроме модели ECO 1.240 Fi) - позволяет установить температуру
горячей воды в системе ГВС от 35°С до 65°С с учетом величины забора горячей воды. Для увеличения
температуры поверните ручку (6) по часовой стрелке, для уменьшения - против часовой стрелки
• Датчик тяги (пневмореле) (в моделях ECO 240 Fi и ECO 1.240 Fi) -обеспечивает включение основной горелки
при условии исправной работы
вытяжного дымохода.
Котел останется в режиме ожидания при следующих неисправностях:
- загорожен выход дымохода
- засорена трубка Вентури
- не работает вентилятор
- нет контакта между трубкой Вентури и датчиком тяги.
Котел остается в режиме ожидания, индикатор 3 быстро мигает.
• Термостат – датчик тяги (модели ECO 240 i – ECO 280 i) -
расположен в левой части вытяжного колпака, и
перекрывает
подачу газа к основной горелке, если засорился дымоход или нет
тяги по другой причине (редко мигает индикатор 2).
При этом котел останавливается, и необходим ручной перезапуск
при помощи кнопки, показанной на рис.14, кратковременно
перевести переключатель 1 в позицию R (сброс). При повторном
срабатывании датчика тяги и отсутствии видимого засорения
дымохода необходимо вызвать
квалифицированного
специалиста для устранения неполадки.
• Термостат перегрева - благодаря датчику, установленному на
выходной трубе первичного теплообменника, в случае перегрева
воды первичного контура прекращается подача газа в горелку.
При этом котел останавливается и необходим ручной перезапуск при помощи поворота переключателя (1) в
положение R (после устранения причины перегрева и остывания воды).
• Датчик контроля пламени – это электрод для
определения наличия пламени, расположенный справа от
горелки, обеспечивает остановку котла при нарушении подачи газа или неполном горении грелки. Котел при
этом блокируется.
Для возобновления нормальной работы поверните на короткое время переключатель (1) в положение R
(сброс).
• Гидравлический дифференциальный датчик давления - установлен в гидравлическом блоке; он
обеспечивает зажигание основной горелки при условии
нормальной работы насоса и защищает от перегрева
первичный теплообменник при отсутствии воды или остановке насоса.
• Водяной сбросной клапан системы отопления - настроен на давление 3 бар и установлен в системе
отопления.
Сбросной клапан должен быть присоединен к дренажной системе через воронку. Категорически воспрещается
использовать его для слива воды из системы
отопления.
Отключение вышеперечисленных устройств защиты воспрещается

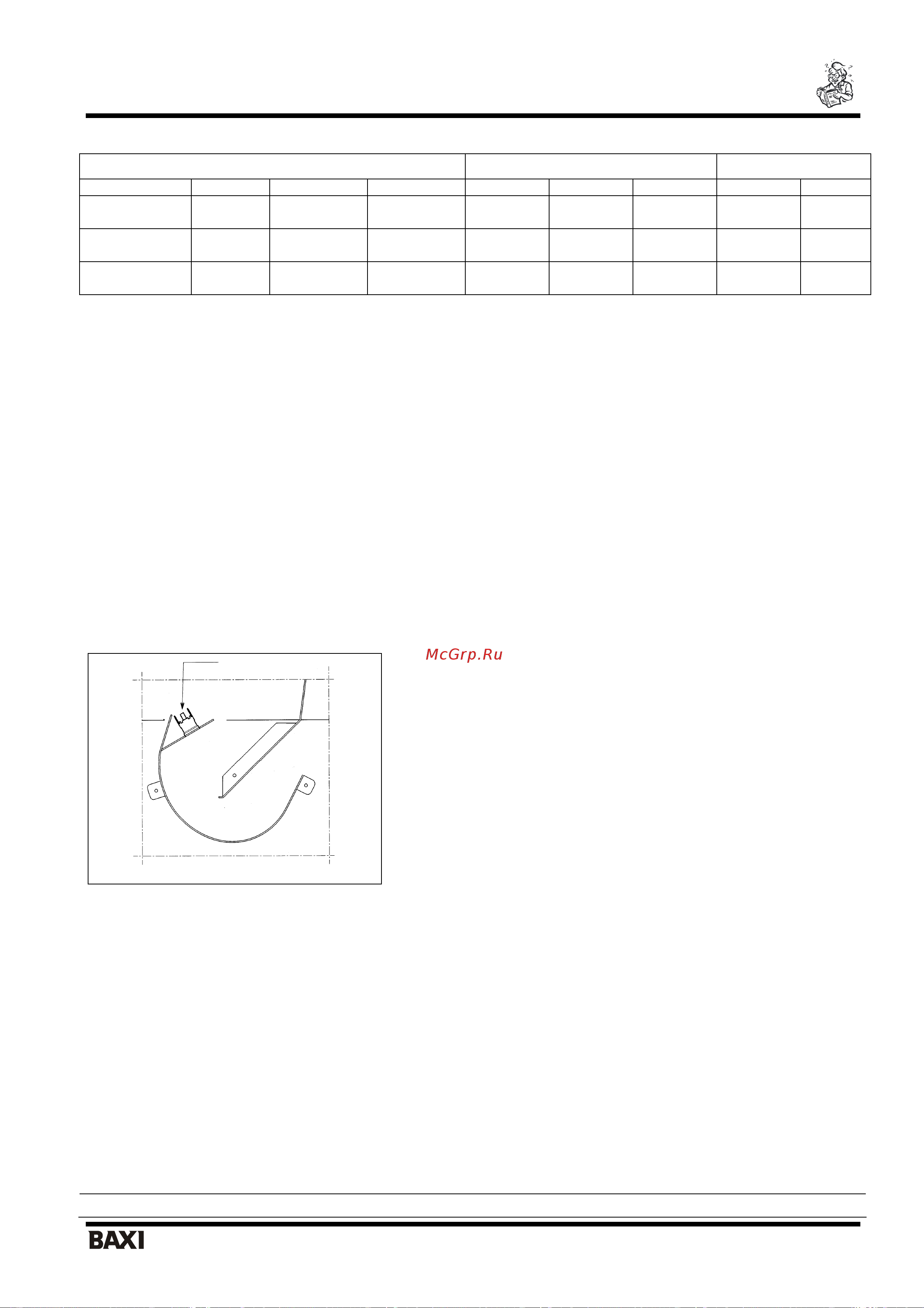

Рис. 14
Кнопка сброса
