LUNA COMBI руководство по установке и эксплуатации

- 10 - накопительный бойлер

В комплект поставки бойлера Combi входят:

(*) Крепежный шаблон (примечание: не использовать в данной установке)

Кран Ø ½ ‘’ на входе холодной воды с фильтром и трубка (подачи холодной воды)

Труба выхода ГВС

Герметичные прокладки

Телескопические присоединения

(*) Используйте крепежный шаблон, поставляемый с комплектом.

Выполните установку, начав с гидравлических и газовых присоединений, указанных на нижней перемычке

самого крепежного шаблона.

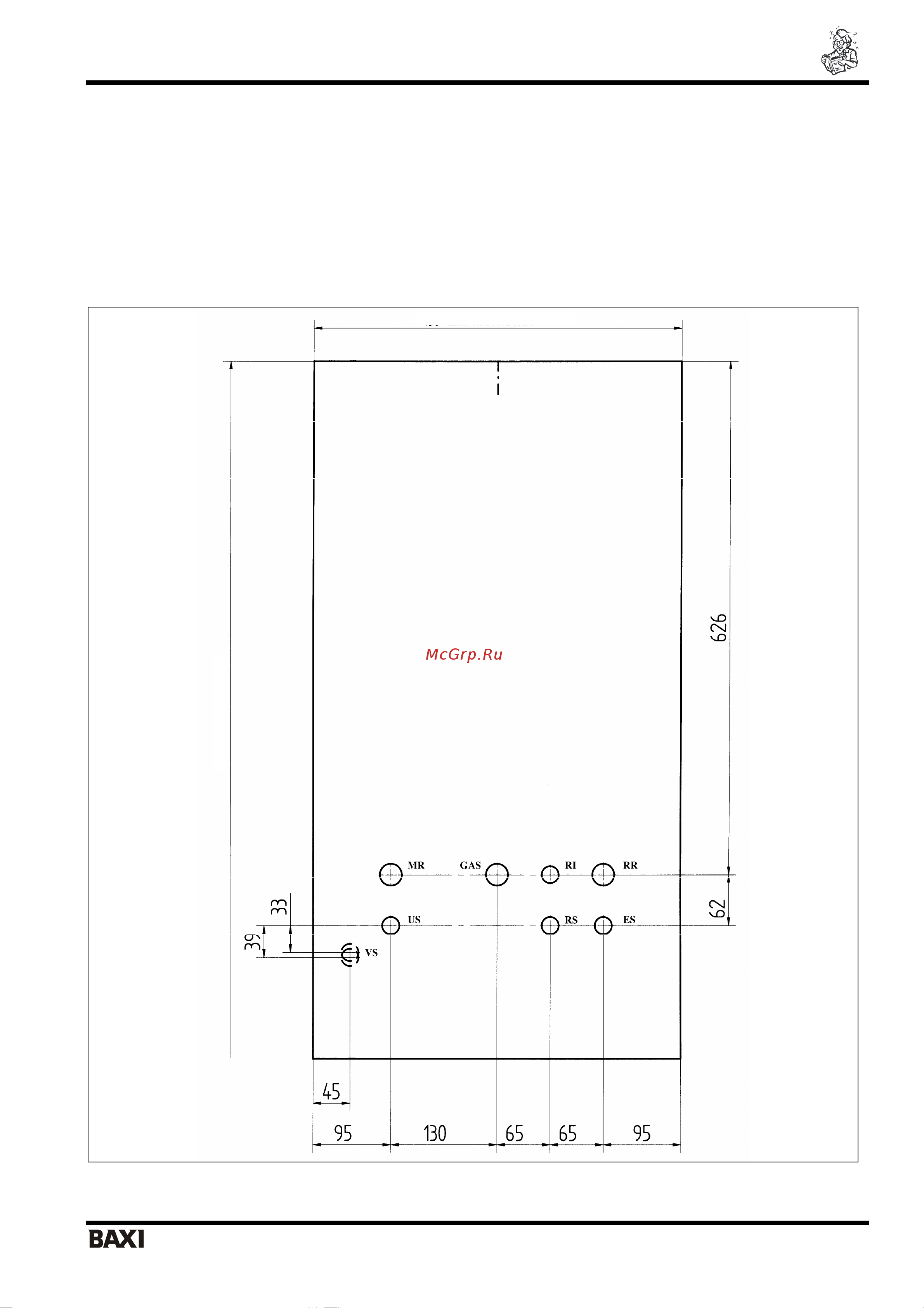

Рис. 2 Крепежный шаблон Combi

MR = подача в систему отопления Ø ¾ ‘’

RR = возврат из системы отопления Ø ¾ ‘’

GAS = трубка подачи газа Ø ¾ ‘’

ES = вход холодной воды Ø ½’’M

US = выход горячей воды Ø ½’’M

RS = рециркуляция ГВС Ø ½’’M

VS = сбросной предохранительный клапан

450 ШИРИНА КОТЛА

1642 ВЫСОТА КОТЛА
