LUNA COMBI руководство по установке и эксплуатации

- 11 - накопительный бойлер

5. Присоединение датчика бойлера

Для присоединения датчика бойлера выполните перечисленные ниже операции:

• Отвинтите два крепежных винта панели управления и снимите переднюю панель, потянув ее

вверх;

• Поверните вниз панель управления и, сняв защитную крышку, получите доступ к клеммной колод-

ке М2;

• Присоедините кабель датчика NTC контура ГВС Combi к клеммам 9 и 10 на разъеме М2 (рис.3),

предварительно удалив сопротивление.

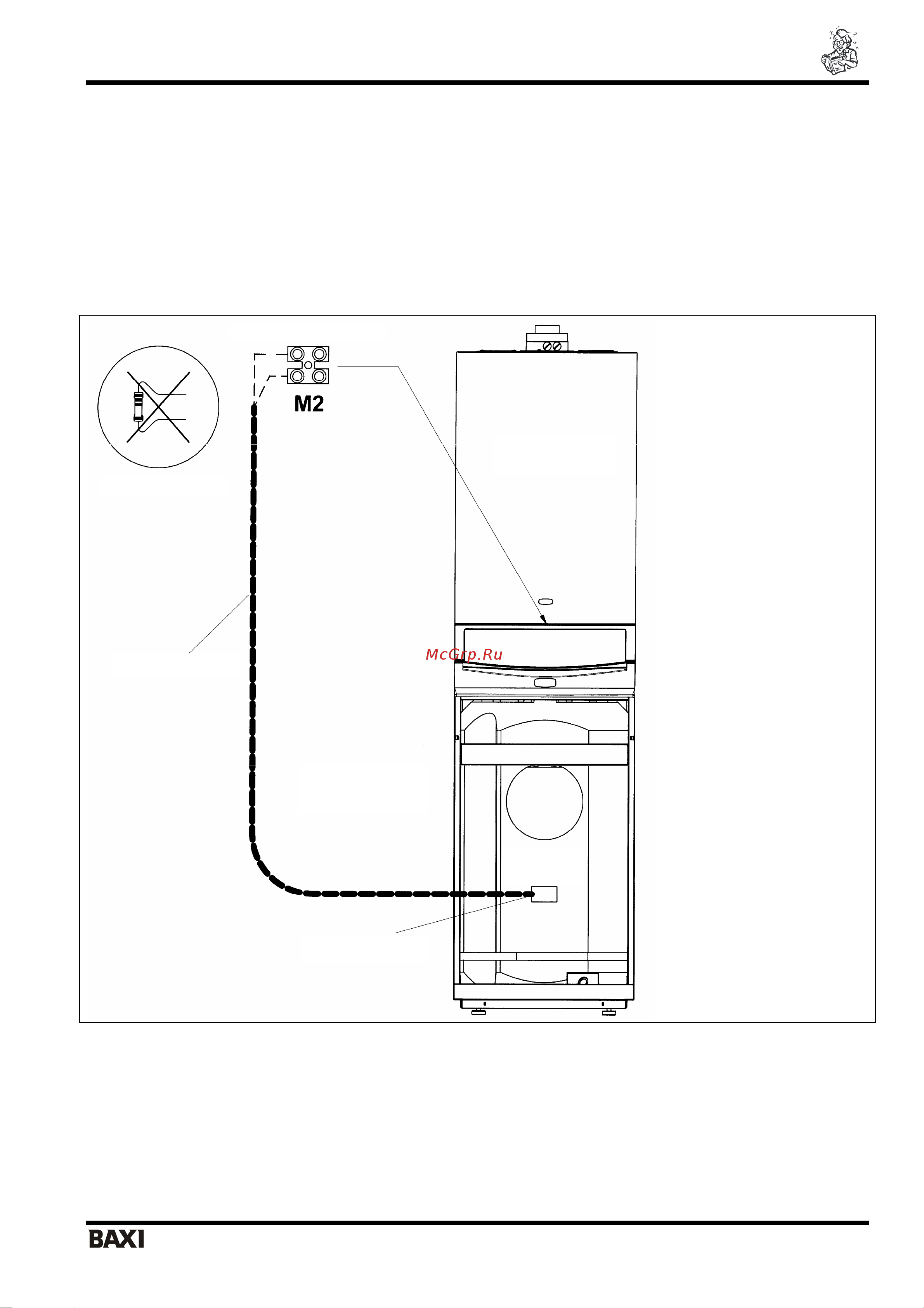

Рис. 3 Присоединение датчика бойлера

5.1 Замена датчика бойлера

Снимите передний шаблон, удерживаемый магнитами, и нижнюю переднюю панель, закрепленную зажи-

мами. Для этого с силой потяните за боковые края панели.

Замените датчик бойлера с красным присоединением на датчик c белым присоединением, поставляемый

в комплекте к котлу Luna 1.310 Fi MV - Luna BLUE 1.240 Fi.

LUNA 1.310 Fi MV

LUNA BLUE 1.240 Fi

КЛЕММНАЯ КОЛОДКА КОТЛА М2

УДАЛИТЕ РЕЗИСТОР

КАБЕЛЬ ТЕРМОСТАТ

БОЙЛЕРА

АТЧИК С БЕЛЫМ

КОННЕКТОРОМ

ЗАМЕНИТЕ

ДАТЧИК

БОЙЛЕРА

КАБЕЛЬ ДОЛЖЕН БЫТЬ

ПРОВЕДЕН ЧЕРЕЗ

КАБЕЛЕДЕРЖАТЕЛЬ,

РАСПОЛОЖЕННЫЙ НА

ПОПЕРЕЧНОЙ СКОБЕ КОТЛА
