ЗАКРЫТАЯ КАМЕРА СГОРАНИЯ

Система удаления дымовых газов и подачи воздуха для

горения может быть организована посредством системы

коаксиальных дымоотводов/воздуховодов или раздельных

дымоотводов и воздуховодов.

Воздух, необходимый для горения, может поступать

непосредственно с улицы или из смежного помещения (герметичного

по отношению к помещению, где установлен котел) оснащенного

приточной вентиляцией.

Дымовые газы могут удаляться через раздельные

дымоотводы или коаксиальные дымоотводы/воздуховоды

непосредственно на улицу через наружную стену или крышу.

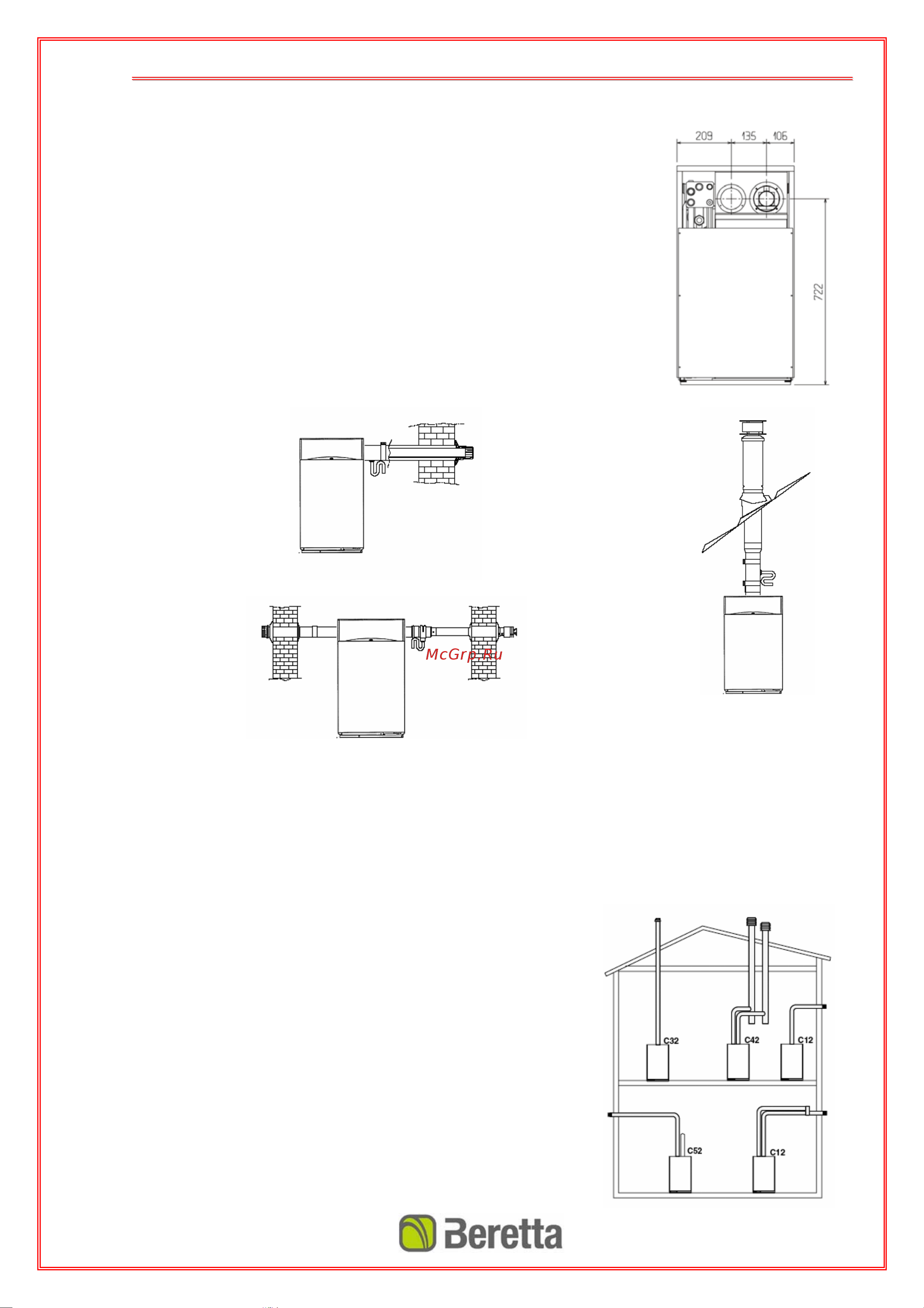

На рисунке показан вид котла сзади с присоединительными

размерами для системы дымоудаления и подачи воздуха.

Коаксиальный дымоотвод/воздуховод (вывод через наружную стену)

Раздельные дымоотвод и воздуховод (вывод через наружную стену)

Коаксиальный

дымоотвод/воздуховод

(вывод через крышу)

Эффективная и безопасная работа котла гарантируется только в случае

использования оригинальных элементов дымоотводов и воздуховодов,

предназначенных для котлов с закрытой камерой сгорания. Данное оборудование не входит

в стандартную комплектацию котла и поставляется по отдельному заказу (см. раздел «Элементы

систем дымоудаления и воздухозабора»).

ВОЗМОЖНЫЕ КОНФИГУРАЦИИ ДЫМООТВОДА И ВОЗДУХОЗАБОРА

С12 Выход дымовых газов через коаксиальные или

раздельные дымоотводы/воздуховоды. В случае

использования раздельных дымоотводов и

воздуховодов их выходы наружу должны быть

расположены достаточно близко, чтобы находится

в одинаковых ветровых условиях.

С32 Забор воздуха и удаление дымовых газов через

крышу. Выводы как в С12

С42 Вывод дымовых газов через коллективный

дымоход и забор воздуха из коллективного

воздуховода, которые подвержены одинаковым

ветровым условиям.

С52 Вывод дымовых газов и забор воздуха разделены

и выходят из стены или на крышу, но в любом

случае в тех зонах, в которых условия окружающей

среды отличаются.
