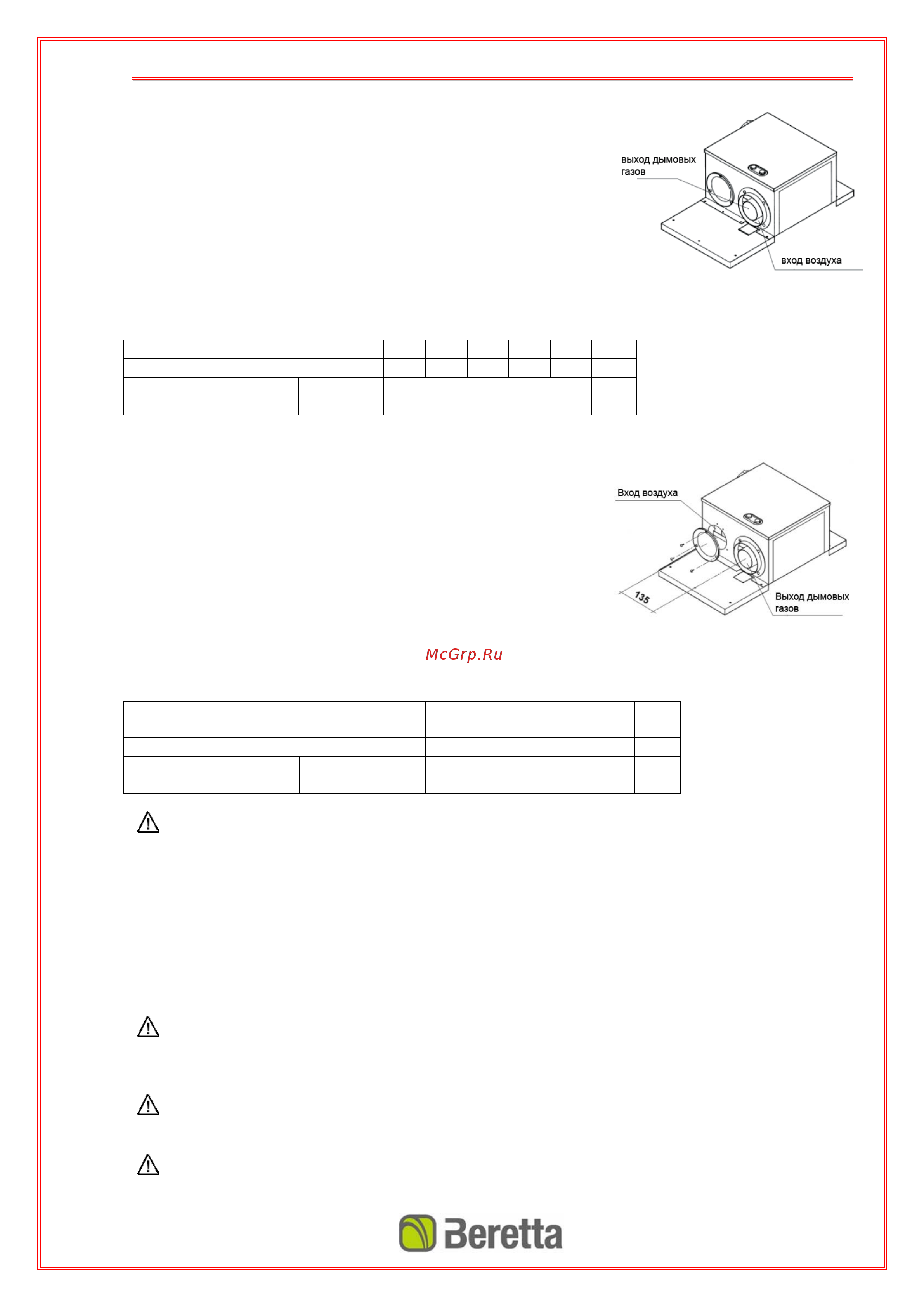

КОАКСИАЛЬНЫЕ ДЫМООТВОДЫ/ВОЗДУХОВОДЫ (Ø60/100 мм)
Котел поставляется подготовленным к присоединению
к коаксиальному дымоотводу/воздуховоду. Патрубок для
забора воздуха закрыт.
Коаксиальный дымоотвод/воздуховод может быть
произвольно позиционирован относительно оси патрубка для
присоединения дымоотвода/воздуховода. При этом есть
ограничения по максимальной длине
дымоотвода/воздуховода.
В зависимости от получившейся длины
дымоотвода/воздуховода, необходимо установить воздушную
заслонку в определенное положение (смотри приведенную
далее таблицу).
Длина дымоотвода/воздуховода 0,8 1,6 2,4 3,2 4 м
Воздушная заслонка 1 2 3 4 5 поз.
45° 0,5 м Потери напора на
отводах
90° 0,8 м
РАЗДЕЛЬНЫЕ ДЫМООТВОДЫ И ВОЗДУХОВОДЫ (Ø80 мм)
Раздельные дымоотводы и воздуховоды можно
позиционировать произвольно относительно осей патрубков
дымоудаления и воздухозабора котла. При этом есть
ограничения по максимальной длине дымоотвода и
воздуховода.
Для присоединения к котлу элементов раздельной
системы дымоудаления и воздухозабора следует установить
на котел комплект раздельного дымоудаления и
воздухозабора (артикул 1100839).
В зависимости от получившейся длины дымоотвода
и воздуховода, необходимо установить воздушную заслонку в
определенное положение (смотри приведенную далее
таблицу).
Суммарная длина дымоотвода и
воздуховода
до 14 от 14 до 23 м
Воздушная заслонка 1 5 поз.
45° 0,5 м Потери напора на
отводах
90° 0,8 м
Максимальная длина одного дымоотвода (воздуховода) не должна превышать 28 метров.
УСТАНОВКА КОНДЕНСАТООТВОДЧИКОВ
При воздействие холодного воздуха на внешнюю поверхность дымоотвода внутри
последнего возможно образование конденсата. Для удаления конденсата рекомендуется
устанавливать на дымоотводе специальные устройства (конденсатоотводчики). Существуют
конденсатоотводчики для коаксиальных дымоотводов/воздуховодов и для отдельных
дымоотводов, как для вертикальной, так и для горизонтальной установки. Они заказываются
отдельно вместе с элементами дымоотводов и воздуховодов (см. раздел «Элементы систем
дымоудаления и воздухозабора»).
В случае работы при температуре воды на выходе из котла ниже 50
0
С (например, при
использовании датчика наружной температуры) требуется обязательная установка
конденсатоотводчика.
Конденсатоотводчик должен устанавливаться на дымоотводе в пределах 0,85 м от котла.
Слив конденсатоотводчика необходимо соединить с канализацией.
Дымоотвод должен быть наклонен в сторону конденсатоотводчика на 1%.
