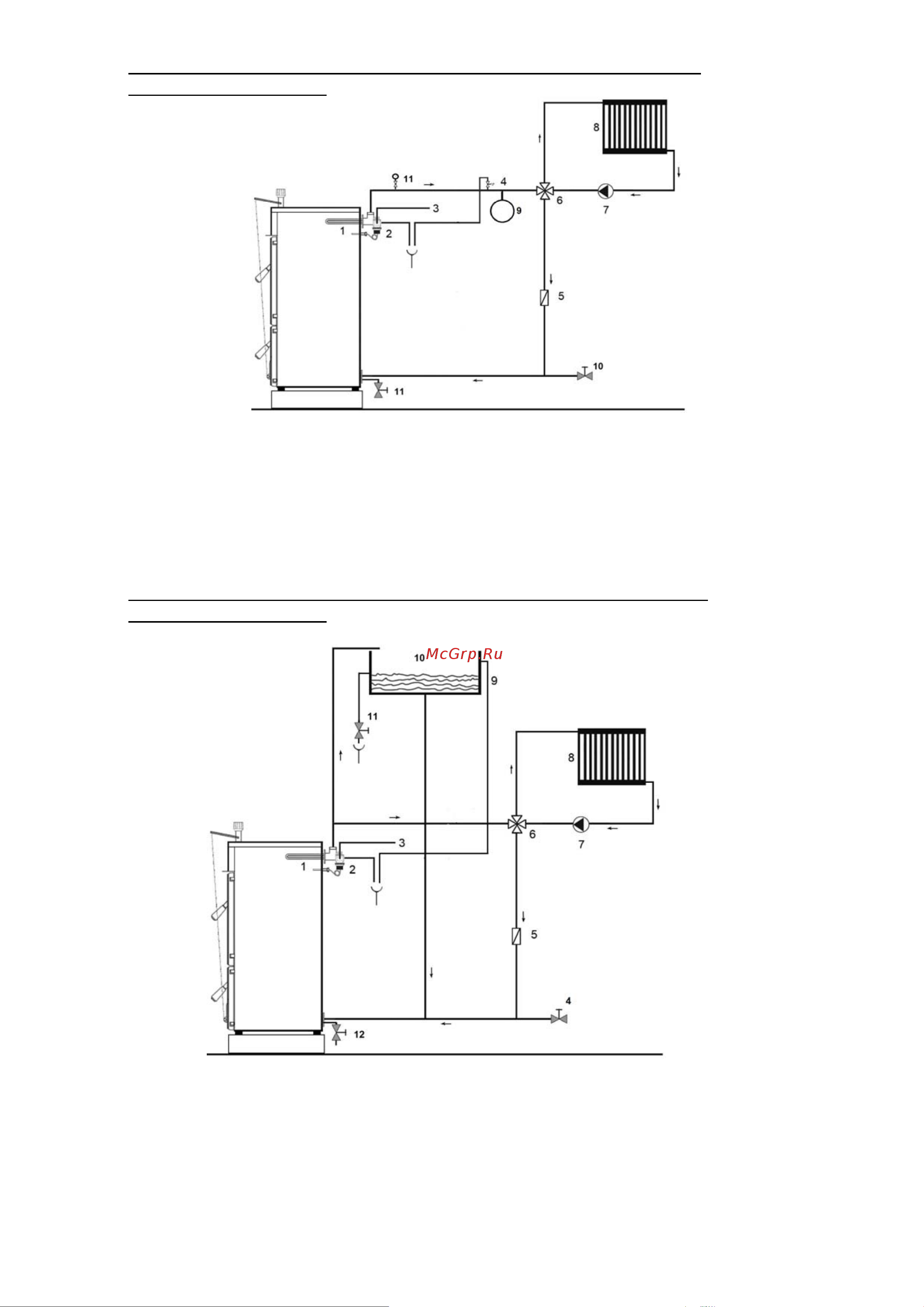

Гидравлические схемы
Система отопления с принудительной циркуляцией (закрытый
расширительный бак)
рис. 9
1. предохранительный теплообменник
(аксессуар)
2. термостатический клапан (аксессуар)
3. холодная вода из водопровода
4. предохранительный клапан (3 бар)
5. обратный клапан
6. смесительный клапан
7. циркуляционный насос
8. радиаторы системы отопления
9. расширительный бак
10. заполнение системы
11. манометр
Система отопления с принудительной циркуляцией (открытый
расширительный бак)
рис. 10
1. предохранительный теплообменник
(аксессуар)
2. предохранительный клапан (аксессуар)
3. холодная вода из водопровода
4. заполнение системы
5. обратный клапан
6. смесительный клапан
7. циркуляционный насос
8. радиаторы системы отопления
9. переливной трубопровод
10. открытый расширительный бак
11. контроль уровня при заливке
12. слив из котла и системы
10
