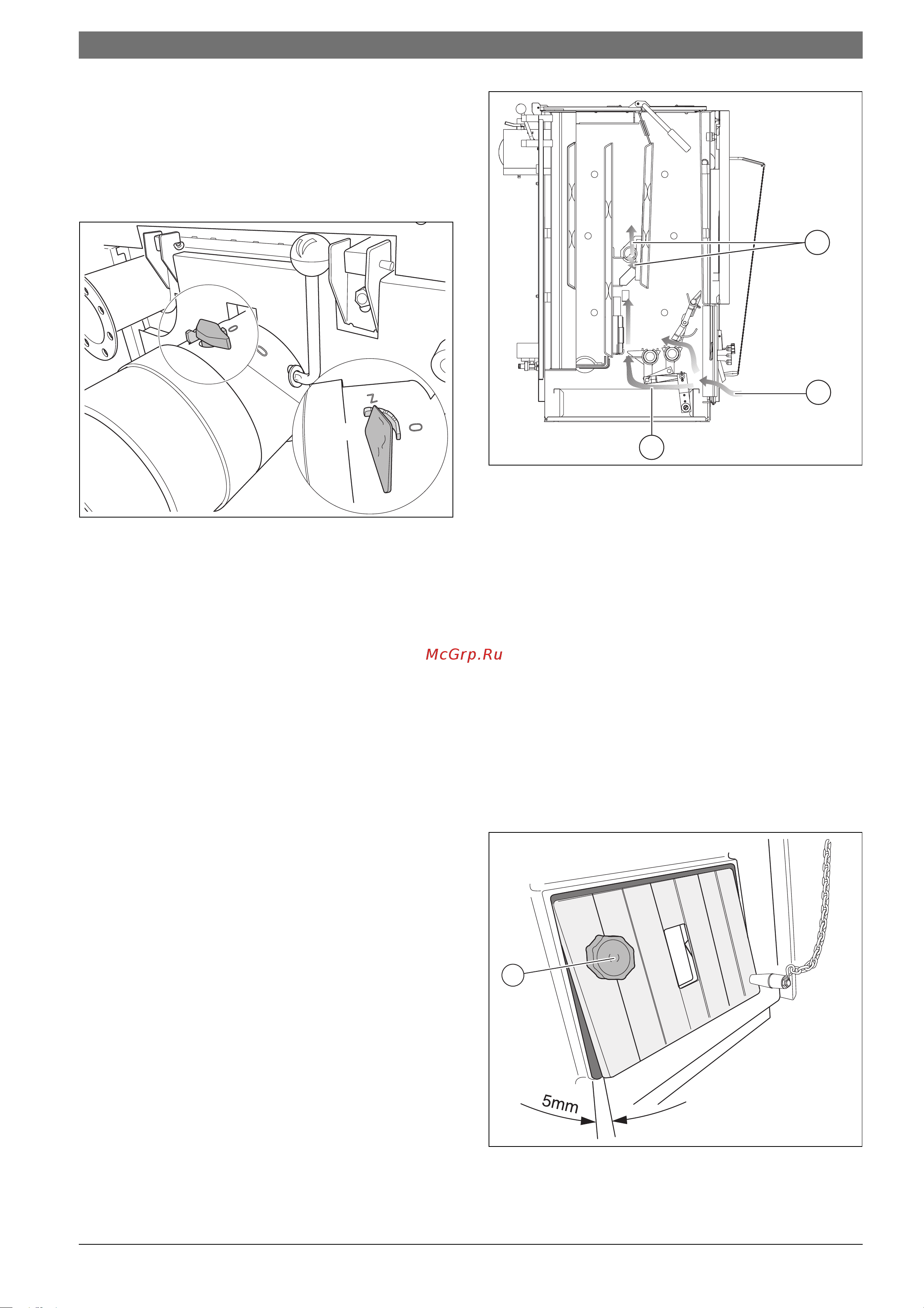

Действия | 9
6 720 802 362 (2016/06)Solid 2000 B, SFU ... (HNS)
4.1.2 Регулировка заслонки дымовых газов
Заслонку дымовых газов нужно отрегулировать в зависимости от
системы отвода дымовых газов и применяемого топлива. В
открытом положении (рычаг вдоль дымохода) достигается более
высокая температура дымовых газов, но ухудшается КПД.
▶ Объясните и покажите пользователю установки регулировку и
работу заслонки дымовых газов.
Рис. 6 Регулировка заслонки дымовых газов
zЗАКР
0ОТКР
4.1.3 Первичный, вторичный и третичный воздух
Первичный и Вторичный воздух засасываются через регулируемую
воздушную заслонку дверцы зольной камеры. У типа 32D
первичный воздух подается сверху через отверстие в загрузочной
дверце.
Вторичный воздух подводится в топочную камеру через канал в
охлаждающем ребре. Подача вторичного воздуха не регулируется.
Подача третичного воздуха через регулируемые отверстия в
боковых стенках котла способствуют лучшему горению. Их размер
зависит от применяемого топлива и теплопроизводительности
(примерно 5...10 мм).
Рис. 7 Потоки воздуха для горения
[1] Вторичный воздух
[2] Первичный воздух
[3] Третичный воздух
4.1.4 Заслонка первичного воздуха
Регулятор давления через цепь меняет зазор воздушной заслонки.
Чем горячее котёл, тем больше закрывается воздушная заслонка,
чтобы не было превышения заданной температуры котловой воды.
Подачу первичного воздуха можно отрегулировать вручную
регулировочным винтом (колпачковая гайка на внутренней стороне
воздушной заслонки) или автоматически, задав на регуляторе
горения температуру воды в котле.
▶ Проверьте температуру котловой воды по термоманометру.
▶ При 85 °C заверните регулировочный винт [1] в воздушную
заслонку настолько, чтобы при свободной цепи оставался зазор
5 мм. Это препятствует образованию полукоксового газа при
достигнутой температуре котловой воды.
▶ Установите температуру на регуляторе горения такой, чтобы
температура воды была выше 65 °C.
Рис. 8 Регулировка раскрытия воздушной заслонки
[1] Регулировочный винт
6 720 648 408-03.1T
1
2
3
1
6 720 808 920-12.1T
