4 | Подготовка к работе
Condens 2500 W6720866233 (2016/08)
3 Подготовка к работе

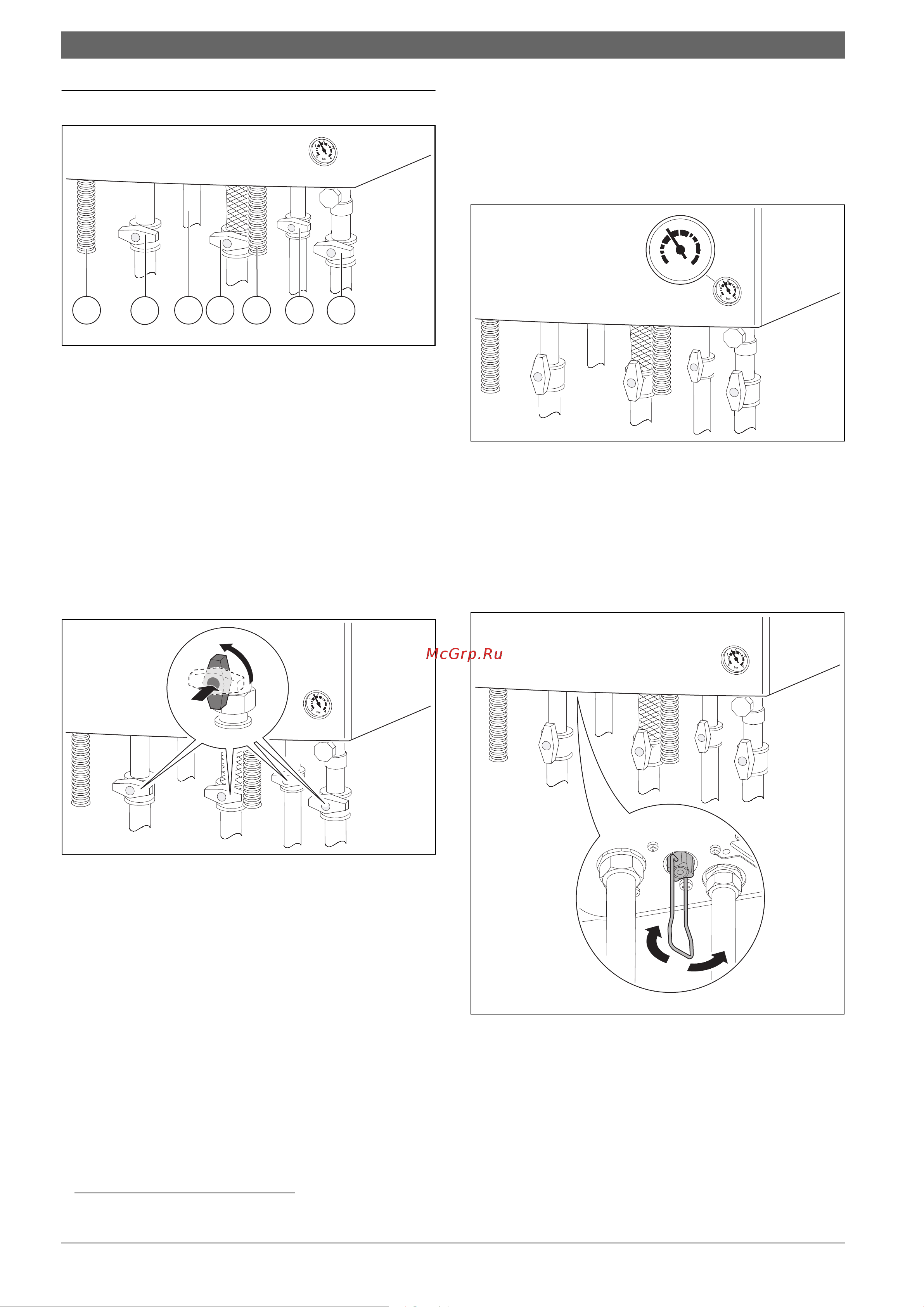

Рис. 1 Подключения газа и воды (дополнительная комплектация)
[1] Шланг для слива конденсата
[2] Кран подающей линии системы отопления
1)
[3] Котлы WBC...D: подающая линия бака, котлы
WBC...DC: горячая вода
[4] Газовый кран
1)
(закрыт)
[5] Шланг от предохранительного клапана
(отопительный контур)
[6] Котлы WBC...D: обратная линия бака,
котлы WBC...DC: кран холодной воды
1)
[7] Кран обратной линии отопления
1)
3.1 Открытие сервисных кранов
▶ Нажмите на ручку и поверните до упора влево (ручка по
направлению потока = открыт).
Рис. 2 Открытие сервисных кранов
3.2 Проверка рабочего давления при отоплении
Рабочее давление в нормальном режиме составляет от 1 до 2 бар.
Запросите оптимальное давление вашей отопительной системы у
специалистов.
▶ Определите давление по манометру.
▶ При низком давлении долейте воду.
Рис. 3 Манометр для контроля рабочего давления
3.3 Добавление воды в систему отопления
Кран подпитки системы отопления находится снизу котла между
подключениями подающей линии отопления и горячей воды.
Не допускается превышение максимального давления (3 бар), в т.ч.
при высокой температуре воды в системе отопления. Если это
значение выше, то открывается предохранительный клапан и
сбрасывает давление, пока оно не вернётся в допустимый диапазон.
Рис. 4
▶ Откройте кран для заполнения и заполняйте отопительную
систему до тех пор, пока манометр не покажет давление
между 1 и 2 бар.
▶ Закройте кран для заполнения.
1) Не входит в комплект поставки
7
6 4
3
2
5
1
0 010 005 743-001
0 010 005 744-001
2.
1.
0 010 005 745-001
2
3 1
4
bar
0
0 010 005 746-001
