Navien NCB-52H Руководство по эксплуатации онлайн

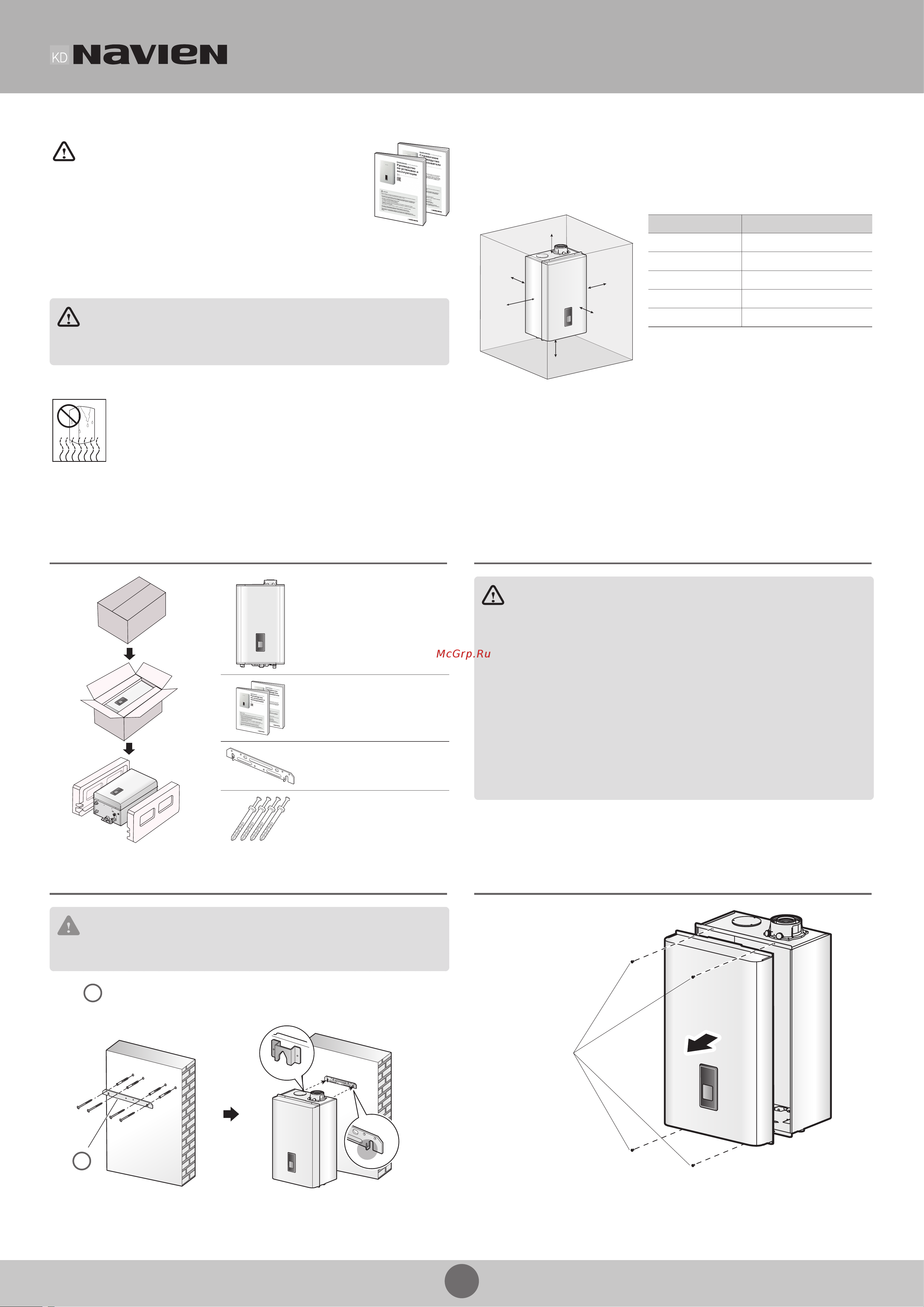

1
Распаковка
>
Котел Navien NCB
Справочное руководство
пользователя, руководство по
установке и эксплуатации
Кронштейн для настенной
установки
Самонарезающие винты и
анкеры
Модель
NCB-52H
Руководство по быстрой
установке
ШАГ 1. Подготовка к установке
Перед монтажом прочтите руководство по установке и
эксплуатации. Установка и обслуживание данного изделия
должна производиться высококвалифицированным слесарем
по монтажу газового оборудования или компетентным
специалистом по техническому обслуживанию. Компания
Navien не несет ответственности за повреждения или
дефекты, возникшие вследствие неправильной установки.
При установке соблюдайте все местные правила.
Руководство по быстрой установке содержит указания по
монтажу автономного котла Navien NCB-52H. Вместе с автономным котлом
необходимо установить внешний циркуляционный насос, расширительный бак,
автоматическую вентиляцию и соединительный патрубок автоматической
подпитки.
ВНИМАНИЕ
Внимательно прочтите руководство по установке и руководство пользователя, чтобы
избежать травм людей и животных, а также повреждения имущества.
Меры безопасности
НЕ СЛЕДУЕТ устанавливать котел в зонах с чрезмерно высокой влажностью.
Требования к размещению
Выберите оптимальное место монтажа, руководствуясь рекомендациями из пункта
«Выбор места для установки» в руководстве по установке и эксплуатации.
Расстояние по установке котла
Верхняя часть
Задняя
часть
Сбоку
Сбоку
Передняя
часть
Нижняя часть
Зазоры Установка в помещении
Верхняя часть Мин. 229 мм
Задняя часть Мин. 13 мм
Передняя часть Мин. 100мм
Сбоку Мин. 76мм
Нижняя часть Мин. 300мм
ШАГ 2. Установка
Проверка котла
>
ВНИМАНИЕ
· Перед подключением водонагревателя к газовой сети определите тип и давление газа от
котла по паспортной табличке. Используйте только тот тип газа, который указан на
паспортной табличке. Использование газа другого типа приведет к неправильному
горению и неправильной работе котла. Подключение к газовой сети должно выполняться
только сертифицированным специалистом.
· Перед вводом в эксплуатацию водонагреватель и его подключение к газовой сети должны
быть проверены на предмет утечек.
· Данный котел нельзя переоборудовать с природного газа на пропан и наоборот (без
применения специального комплекта Navien). Не пытайтесь модифицировать котел по
месту его эксплуатации, не применяя специальный комплект Navien для
переоборудования под другой газ. Это сделает эксплуатацию опасной и повлечет за
собой потерю гарантийных прав.
Компания Navien Rus. не несет ответственности за порчу имущества и/или травмы,
полученные вследствие эксплуатации изделий, которые были подвергнуты
несанкционированной модификации.
Настенный монтаж
>
ОСТОРОЖНО
Не установливайте котел на стене из сухой кладии или гипскартона без ее надлежащего
укрепления.
После того как определено положение
воздуховода, просверлите отверстия под
анкерные болты из комплекта поставки.
1
Поднимите котел, установите прибор на
крюках кронштейна для настенного
монтажа.
Закрепите кронштейн на стене с
помощью самонарезающих болтов и
анкеров.
2
Снятие передней крышки
>
Выкрутите
4винта
Содержание
- Руководство по быстрой установке 1
- Шаг 1 подготовка к установке 1
- Шаг 2 установка 1
- Осторожно 2
- Система отопления 2
- Соединения с водопроводом 2
- Соединения с газопроводом 2
- Горизонтальная коаксиальная вентиляция 3
- Меры безопасности 3
- Осторожно 3
- Патрубок отвода конденсата 3
- Подключение питания 3
- Подключение термостата 3
- Подключение циркуляционного насоса 3
- Система коаксиального дымохода 3
- Электрические соединения 3
- Измерение давления газа на входе 4
- Итоговая проверка 4
- Обеспечение максимального кпд 4
- Открытие всех кранов 4
- Установка передней крышки 4
- Шаг 3 после установки 4
- Эксплуатация котла 4
