STROPUVA S8U [8/8] Система воздух продукты сгорания las с вертикальным прохо дом через наклонную и плоскую кровлю
![STROPUVA S8U [8/8] Система воздух продукты сгорания las с вертикальным прохо дом через наклонную и плоскую кровлю](/views2/1936673/page8/bg8.png)

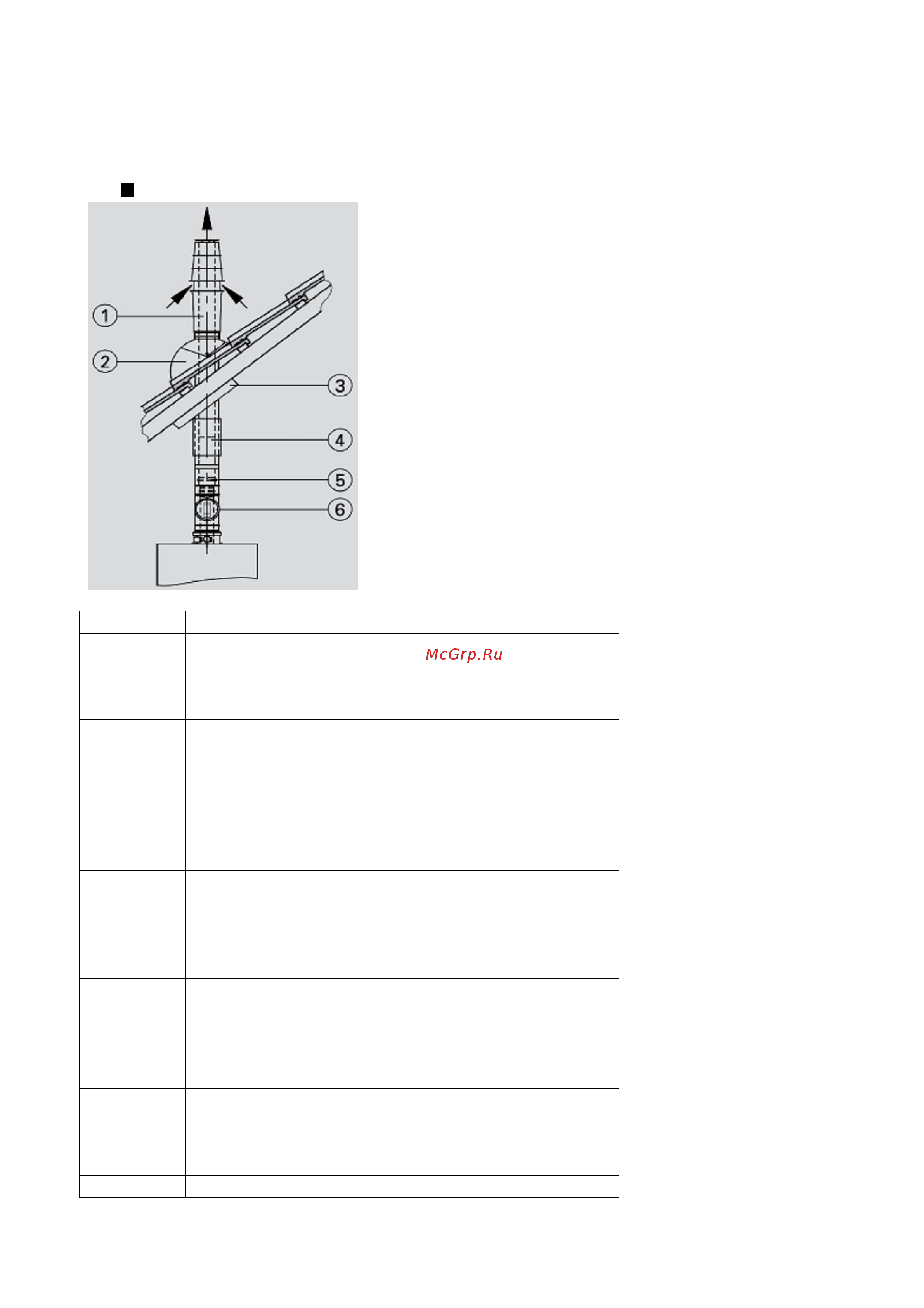

Система «Воздух/продукты сгорания» (LAS) с вертикальным прохо-
дом через наклонную и плоскую кровлю
Максимальная длина трубопровода системы «Воздух/продукты сгорания»:
8 м (ø 60/100)
Поз. №
Компонент
1
Проход LAS через кровлю
с крепежным х
о-
мутом
черного цвета
красного цвета
Крышный элемент
с крепежным хомутом
черного цвета
0,5 м длиной
1,0 м длиной
красного цвета
0,5 м длиной
1,0 м длиной
2
Универсальная голландская черепица
черного цвета
красного цвета
или
Манжета плоской крыши
3
Универсальные защитные диафрагмы
4
Подвижная муфта LAS
5
Труба LAS
0,5 м длиной (укорачиваемая)
1,0 м длиной (укорачиваемая)
Колено LAS
87°
45° (2 шт.)
6
Ревизионный элемент LAS
, прямой
Крепежный хомут
, белый (1 шт.)
