• Неправильное подключение может привести к повреждению
деталей прибора. В этом случае вы теряете право на
гарантийное обслуживание!
• Перед подключением необходимо проверить, совпадает ли
напряжение, указанное в заводской табличке, с фактическим
напряжением в сети. Присоединительное напряжение в
сети (230 В на N) специалист должен проверить с помощью
измерительного прибора!
• Присоединительный кабель с задней стороны прибора
проложите таким образом, чтобы он не касался задней стенки
варочной панели, так как во время работы прибора она
нагревается.
Примечание!
Перемычки лежат в клеммной колодке. Винты клемм уже
откручены, поэтому их не нужно откручивать. При закручивании
винтов слышен слабый щелчок: это означает, что винт необходимо
крепко затянуть.
Для подключения могут использоваться:
• резиновые соединительные кабели типа H05RR-F 4x1,5 с желто-
зеленым защитным проводом,
• ПВХ изолированные соединительные кабели типа H05VV-F
4x1,5 с желто-зеленым защитным проводом, а также другие
равноценные кабели или кабели лучшего качества.

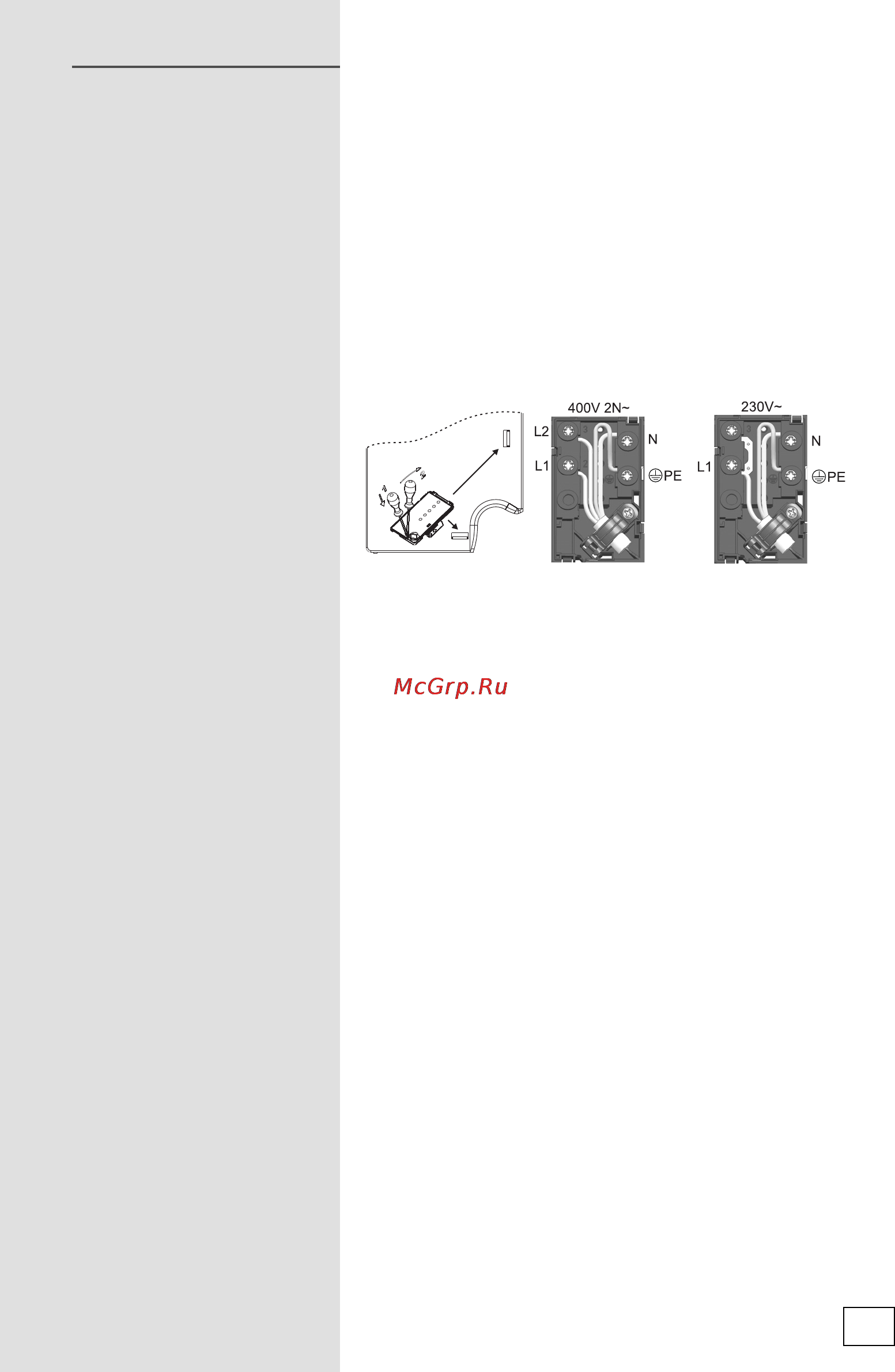

Схема подключения
25
