Управление
14 Руководство по эксплуатации atmoTEC pro/atmoTEC plus и turboTEC TEC pro/turboTEC plus 0020029242_02
4
i
Указание!
Удерживайте кнопку "-" нажатой в течение прим. 5
секунд, чтобы перейти от индикации на дисплее темпе-
ратуры теплоносителя в подающей линии к индикации
давления в системе, или наоборот.
4.3 Ввод в эксплуатацию
bar
2
1

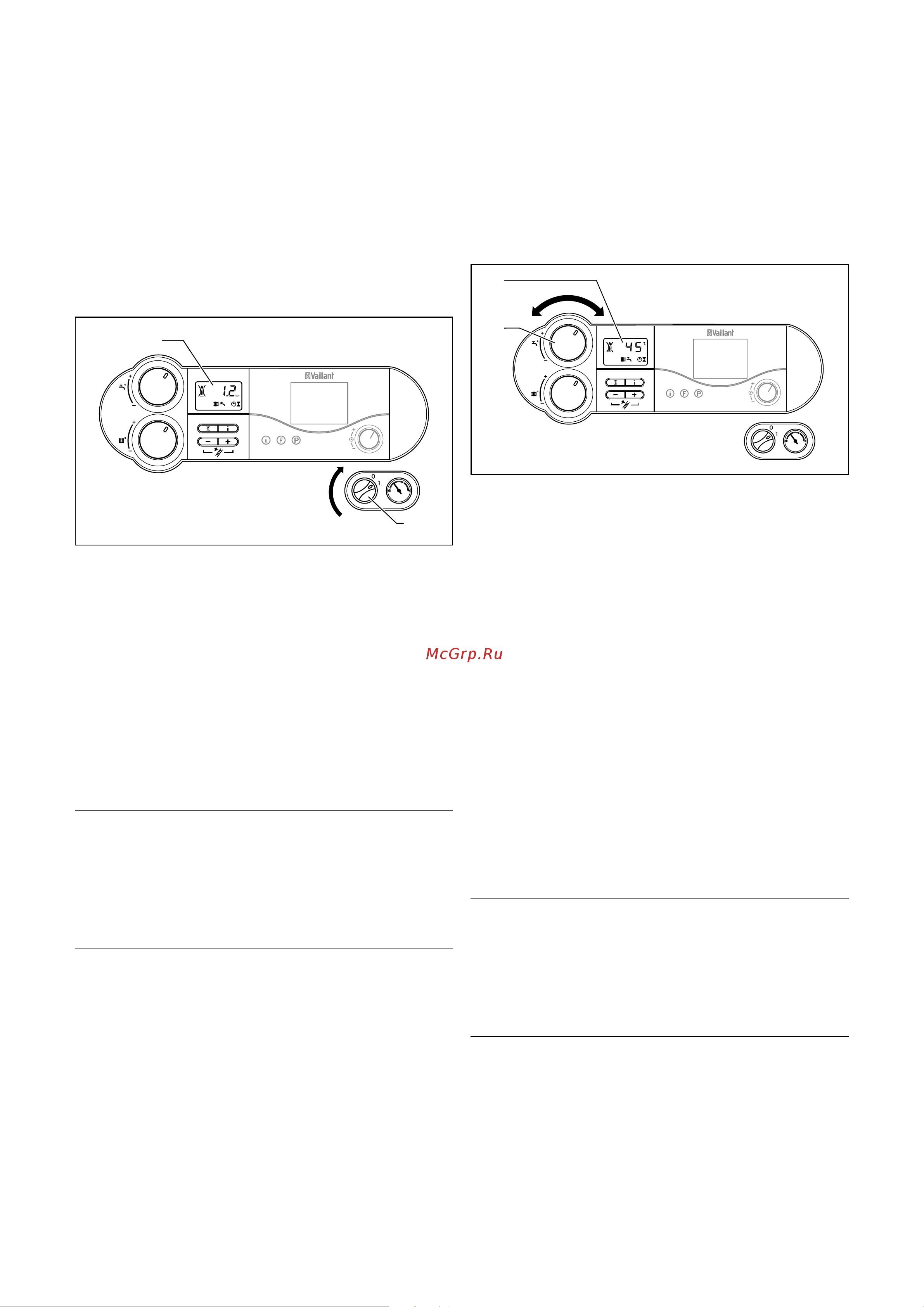

4.6 Включение аппарата
(показан аппарат atmoTEC/turboTEC plus)
• С помощью основного выключателя (1) Вы включаете и выключа-
ете аппарат:
"I" = ВКЛ
"0" = ВЫКЛ.
Когда Вы включаете аппарат, то на дисплее (2) появляется текущее
давление наполнения системы отопления.
Для настройки аппарата согласно Вашим потребностям прочтите,
пожалуйста, разделы 4.4 и 4.5, в которых описаны возможности
настройки режима приготовления горячей воды и режима отопле-
ния.
b
Осторожно!
Опасность повреждений
Если устройства защиты от замерзания и контроля
неактивны, то возможны повреждения.
• Переведите основной выключатель аппарата в
положение "I" и оставьте Ваш аппарат подклю-
чённым к электрической сети.
Для того чтобы эти защитные устройства оставались активными,
включайте и выключайте Ваш газовый настенный отопительный аппа-
рат через регулятор (информацию относительно этого Вы найдёте в
соответствующем руководстве по эксплуатации).
Как Вы можете полностью вывести Ваш газовый настенный отопи-
тельный аппарат из эксплуатации, описано в разделе 4.8.
4.4 Режим приготовления горячей воды
4.4.1 Настройка температуры горячей воды
bar
2
3
4.7 Настройка температуры горячей воды
(показан аппарат atmoTEC/turboTEC plus)
• Включите аппарат как описано в разделе 4.3.
• Установите вращающуюся кнопку (3) настройки температуры
горячей воды на выходе (VUW)/температуры воды в накопителе
(VU) на желаемую температуру.
Только в случае аппарата atmoTEC/turboTEC со встроенной
функцией приготовления горячей воды (температура горячей
воды на выходе):
– левый упор прим. 35 °C
– правый упор макс. 65 °C.
Только в случае аппарата atmoTEC/turboTEC с подключён-
ным ёмкостным водонагревателем (температура воды в накопи-
теле):
– левый упор прим. 15 °C
– правый упор макс. 75 °C.
При настройке желаемой температуры соответствующее заданное
значение указывается на дисплее (2).
Прим. через пять секунд эта индикация исчезает и на дисплее снова
появляется стандартная индикация (текущее давление наполнения
системы отопления).
b
Осторожно!
Опасность отложений извести
При жёсткости воды более 7,132 °Ж (г/м
3
) воз-
можны отложения извести.
• При данных обстоятельствах устанавливайте
вращающуюся кнопку (3) максимум в среднее
