Vaillant elo BLOCK VE 12 [12/40] Rukovanje
![Vaillant elo BLOCK VE 12 [12/40] Rukovanje](/views2/1936719/page12/bgc.png)
Rukovanje
10 Upute za uporabu eloBLOCK 0020094389_02
5
5.2 Upoznavanje i rukovanje regulatorom
1
6
7
8
9
10
2
3
4
5

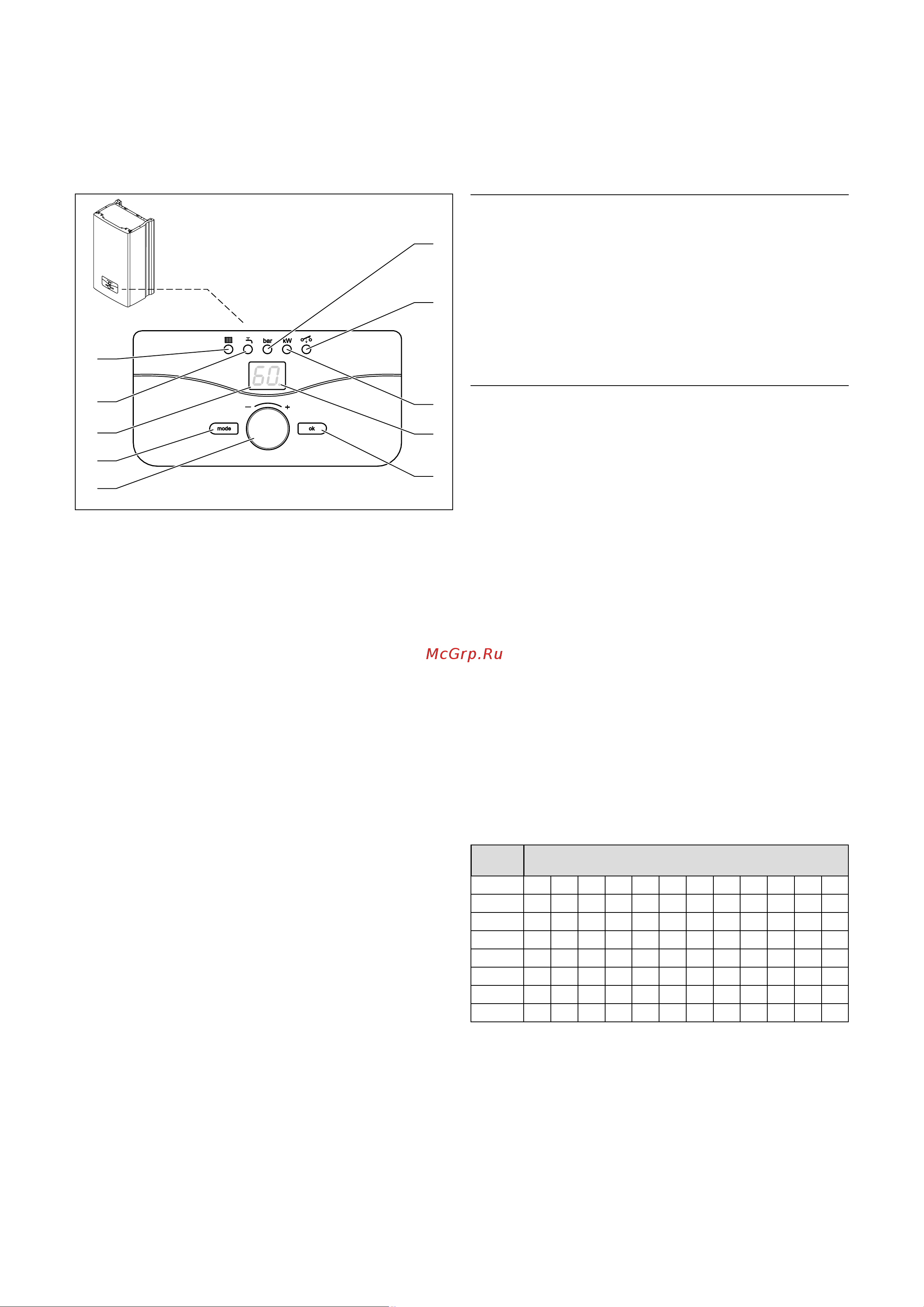

5.2 Poslužni elementi uređaja
Poslužni elementi imaju sljedeće funkcije:
1 Dioda bar (tlak) za prikaz tlaka u sustavu grijanja
2 Doda pogona grijanja
trajno na: pogon grijanja aktivan
treperi: smetnja na kontaktoru
3 Dioda kW (snaga) za prikaz ili podešavanje snage
4 decimalna točka
trajno na: predstoji toplotni zahtjev sustava
grijanja
treperi: predstoji toplotni zahtjev spre-
mnika tople vode (opcionalno)
5 Tipka OK za potvrdu promijenjene vrijednosti
6 Zakretna sklopka za prikaz parametara ili za pro-
mjenu parametarskih vrijednosti
7 Tipka MODE za podešavanje temperature polaznog
voda grijanja, temperature tople vode u spremniku
(opcionalno), snage, krivulje grijanja i pomicanje
krivulje grijanja
8 Displej za prikaz podešenih radnih parametara
9 Dioda Topla voda za prikaz temperature tople vode
u spremniku (opcionalno)
10 Dioda Grijanje za prikaz ili podešavanje tempera-
ture polaznog voda grijanja
5.3 Podešavanja za pogon grijanja
b
Oprez!
Materijalna oštećenja zbog visoke tempe-
rature polaznog voda kod podnog grijanja!
Temperature polaznog voda iznad 40 °C
mogu kod podnog grijanja uzrokovati ošte-
ćenja na cijevima grijanja i podnim oblo-
gama.
> Kod podnog grijanja ne podešavajte
temperaturu polaznog voda na više od
40 °C.
Ovlašteni serviser je kod puštanja u rad podesio prema
vašim uvjetima i zahtjevima vaš električni zidni uređaj za
grijanje tako da je sve radne parametre podesio na odre-
đene vrijednosti i da električni zidni uređaj za grijanje na taj
način može optimalno raditi. S nadalje opisanim mogućno-
stima podešavanja možete vašim željama naknadno indivi-
dualno podesiti i prilagoditi način rada i funkcije vašeg
sustava.
i
Postavke na parametrima za pogon grijanja
mogu dovesti do toga da temperature prostorije
koje se mogu postići nisu dovoljne za zagrijava-
nje stana. U tom slučaju raspitajte se kod Vašeg
ovlaštenog servisera.
5.3.1 Podešavanje maksimalne snage električnog
zidnog uređaja za grijanje
Maksimalna snaga električnog zidnog uređaja za grijanje
može se podesiti ovisno o vrsti uređaja prema vašim aktual-
nim potrebama i prema slijedećoj tabeli.
U tabeli su navedeni pojedini stupnjevi snage uređaja prema
vrsti uređaja.
Vrsta
uređaja
Stupnjevi snage u kW
VE 6 1 2 3 4 5 6
VE 9 1 2 3 4 5 6 7 8 9
VE 12 2 4 6 8 10 12
VE 14 2 4 7 9 11 14
VE 18 2 4 6 8 10 12 14 16 18
VE 21 2 4 7 9 11 14 16 18 21
VE 24 2 4 6 8 10 12 14 16 18 20 22 24
VE 28 2 4 7 9 11 14 16 18 21 23 25 28
5.1 Stupnjevi snage
