Vaillant elo BLOCK VE 6 [30/40] Управление
![Vaillant elo BLOCK VE 6 [30/40] Управление](/views2/1936725/page30/bg1e.png)
Управление
10 Руководство по эксплуатации eloBLOCK 0020094389_02
5
Для безупречной работы системы отопления стрелка манометра в
холодном состоянии системы должна находиться в зеленой зоне.
Это соответствует давлению наполнения между 0,1 и 0,2 MПа (1,0
и 2,0 бар) (измерено при работающем насосе). Если стрелка
манометра находится в красной зоне (< 0,08 MПа (0,8 бар)), необ-
ходимо долить воды до начала эксплуатации аппарата
(¬ Глава 5.3).
> Проверьте уровень заполнения на манометре (2).
i
Аппарат eloBLOCK имеет манометр (2) и цифровой
индикатор давления (1). Даже при выключенном аппа-
рате манометр позволяет быстро узнать, в заданном
диапазоне находится давление наполнения или нет.
Если аппарат работает, то на дисплее Вы можете
вызвать индикацию точного значения давления.
Поворачивайте поворотный переключатель вправо,
пока не загорится светодиод „бар“. Давление
заполнения отображается на дисплее.
i
Чтобы избежать эксплуатации аппарата с слишком
малым количеством воды и предотвратить таким спосо-
бом вызванные этим повреждения, аппарат оснащен
датчиком давления. Этот датчик подает сигнал, если
давление падает ниже 0,08 MПа (0,8 бар), причем
светодиод „бар“ мигает. Если давление опускается
ниже 0,06 MПа (0,6 бар), аппарат выключается. На
дисплее появляется сообщение об ошибке „F. 22“. Для
повторного ввода аппарата в эксплуатацию сначала
необходимо заполнить его водой.
Если система отопления распространяется на несколько этажей, то
может потребоваться более высокое давление наполнения. Обрати-
тесь по этому вопросу к своему специалисту.
5.1.3 Включение аппарата
Настенный электрический котел включается в момент подключения к
электрической сети. На дисплее появляется текущая температура
подающей линии отопления.
В главах 5.3–5.5 описаны настройки отопительного режима и, при
необходимости, нагрева воды в соответствии с вашими
требованиями.
Для того чтобы устройства защиты от замерзания и контролирующие
устройства оставались активными, настенный электрический котел
должен включаться и выключаться посредством регулирующего аппа-
рата (см. информацию в руководстве по эксплуатации регулирую-
щего аппарата).
Каким образом следует полностью выводить настенный
электрический котел из эксплуатации, описано в главе 5.7.
5.2 Использование переключателей
1
6
7
8
9
10
2
3
4
5

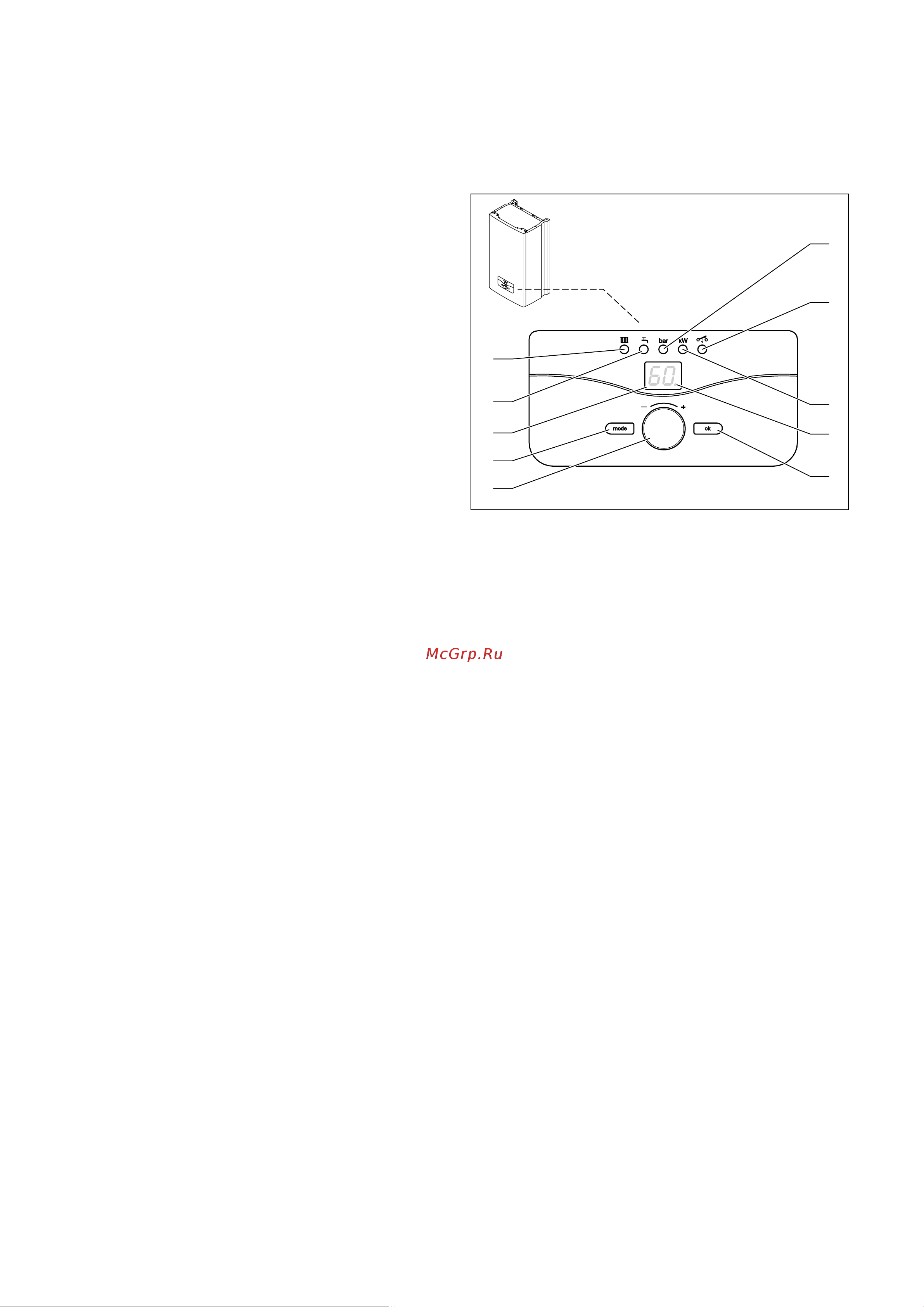

5.2 Органы управления
Органы управления имеют следующие функции:
1 Светодиод „бар“ (давление) – индикация давления в
системе отопления
2 Светодиод – режим отопления
горит непрерывно: режим отопления активен
мигает: неисправность контактора
3 Светодиод „кВт“ (мощность) – индикация или настройка
мощности
4 Десятичная запятая
не мигает: запрос на подачу тепла – система
отопления
мигает: запрос на подачу тепла – водонагре-
ватель (опция)
5 Кнопка OK – подтверждение измененного значения
6 Поворотный переключатель для индикации параметров
или для изменения значений параметров
7 Кнопка РЕЖИМ – настройка температуры подающей
линии отопления, температуры горячей воды в водонагре-
вателе (опция), мощности, кривой отопления и сдвига кри-
вой отопления
8 Дисплей для индикации настроенных параметров
эксплуатации
9 Светодиод „горячая вода“ – индикация температуры горя-
чей воды в водонагревателе (опция)
10 Светодиод „отопление“ – индикация или настройка тем-
пературы подающей линии отопления
