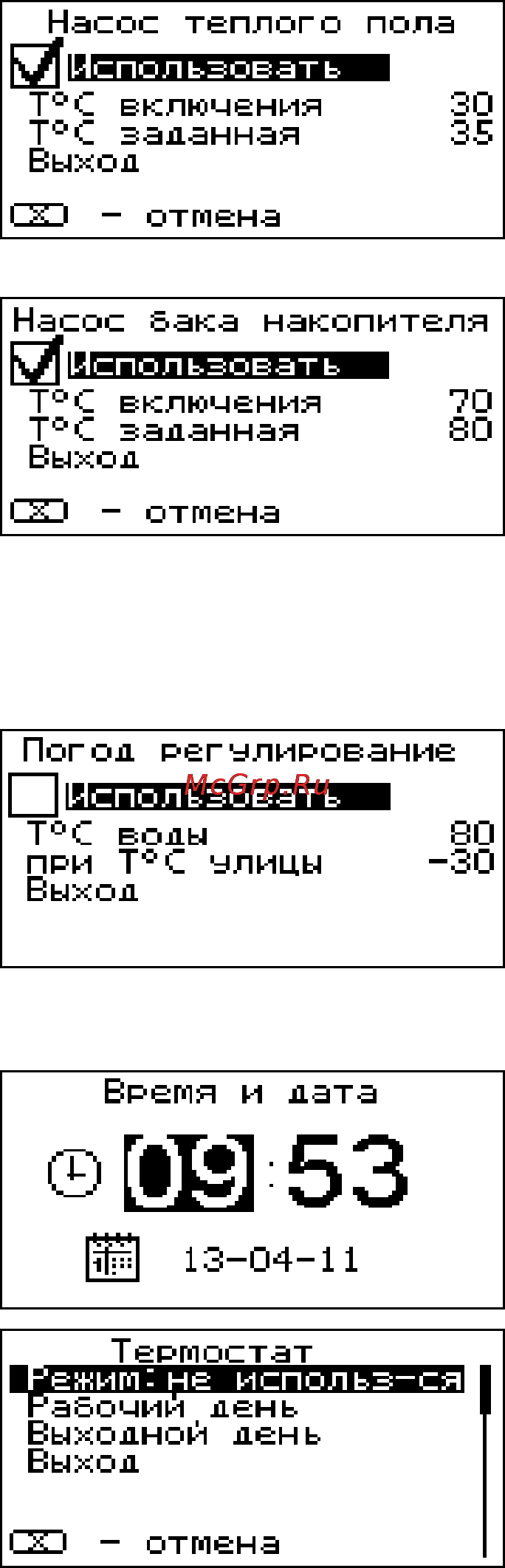

7 5 11 Для настройки режима работы насоса теплого пола выберите пункт меню Насос теплого пола Теплый пол и установите галочку на спользовать строке Использовать с помощью кнопки ВВОД В квадрате слева появится Т С включения 30 символ выбора Насос включится как Т С заданная 35 только температура в контуре теплого Выход пола опустится до значения заданного в пункте Т С включения и выключится CS3 отмена при достижении Т С выключения 7 5 12 Для настройки режима работы насоса бака аккумулятора выберите пункт Насос бака накопителя меню Бак накопитель и установите спои ьзовать галочку на строке Использовать с помощью кнопки ВВОД В квадрате Т С включения 70 слева появится символ выбора Насос Т С заданная 80 включится как только температура в Выход баке аккумуляторе опустится до значения отмена заданного в пункте Т С включения и выключится при достижении Т С выключения 7 5 13 Для использовании котла в режиме погодозависимого регулирования выберите пункт меню Погод регулирование Пункт меню позволяет включить использование погодозависимого регулирования и настроить график по которому будет проходить регулирование Для включения режима выберите пункт Использовать и нажмите кнопку Погод регулирование ВВ0Д 5 В квадрате слева появится спользовать символ выбора Далее выберите пункт Т С воды 80 Т С воды и установите температуру ПРИ Т С УЛИЦЫ 30 теплоносителя Далее выберите пункт Выход при Т Сулицы и установите значение температуры на улице Для возврата в главное меню выберите пункт Выход и нажмите ВВОД 7 5 14 Для установки времени и даты выберите пункт меню Время и дата В этом пункте можно настроить время и дату внутренних часов котла Для настройки выберите необходимую Время и дата позицию кнопками ВВЕРХ 3 или ВНИЗ 4 и нажмите ВВ0Д 5 После этого кнопками ВВЕРХ 3 или ВНИЗ 4 установите нужное значение в этой позиции и подтвердите выбор кнопкой ВВ0Д 5 Описанную 13 04 11 последовательность при необходимости можно проделать для всех позиций данного экрана Тертостат 7 5 15 В котле имеется возможность ежмгл не испольв ся управления с помощью встроенного Рабочим деньпрограммируемого термостата по Выходной день температуре воздуха в помещении Выход Для использовании режима программируемого термостата выберите СЕЗ отмена пункт меню Термостат и установите стр 24 6 1 7 Если Вы приобретаете дополнительную секцию к бункеру Вам необходимо Снять верхнюю крышку с бункера поз З и установить ее на секцию бункера Установить опору бункера под бункер и закрепить к бункеру тремя болтами М6х12 с гайками и шайбами Смонтировать дополнительную секцию бункера на бункер 3 и закрепить к бункеру четырьмя болтами М6х12с гайками и шайбами 6 2 Схема установки котла показана на рисунке 6 6 3 Для получения оптимального режима горения топлива и создания тяги необходимо иметь прямую дымовую трубу Стенки трубы должны быть гладкими без сужений и не иметь других подключений Колодцы и дымообороты не допускаются В случае необходимости допускается прокладывать горизонтальные газоходы борова длиной не более 1м Дымовую трубу необходимо выполнять из огнеупорных и жаростойких материалов устойчивых к коррозии Рекомендуется применять дымовые трубы и дымоходы из нержавеющей стали с утеплителем выдерживающем высокую температуру 6 4 Высоту дымовой трубы над крышей в зависимости от расстояния ее до конька крыши выполнить как показано на рис 7 6 5 В закрытой отопительной системе см рис 8 9 котел должен устанавливаться с расширительным баком мембранного типа Объем расширительного бака зависит от объема системы отопления и рассчитывается при разработке проекта системы отопления 6 6 Давление в системе отопления в рабочем состоянии при максимальной температуре воды в котле 95 С не должно превышать 0 3 МПа 3 0 кг см2 6 7 Монтаж котлас закрытой системой следует производить в соответствии с принятым вариантом схемы отопления см рис 8 9 6 8 Испытание опрессовку системы отопления труб радиаторов производить при отсоединенном котле при этом давление не должно превышать максимальное рабочее давление указанное в проекте системы отопления 6 9 Во избежание конденсации продуктов сгорания в котле и повышения долговечности котла и дымохода отопительный котел должен бьггь оборудован рециркуляционной системой или смесительным устройством поддерживающим температуру теплоносителя на входе в котел выше 65 С точка росы продуктов сгорания см рис 8 9 Для монтажа системы рециркуляции на задней стенке котла предусмотрены патрубки поз 22 23 Рис 2 6 10 Электромонтаж и подключение котла к электрической сети производить согласно схемы подключения указанной в приложении 3 6 10 1 Снимите крышку пульта управления 6 10 2 Проложите гофротрубу с проводами от распределительной коробки по боковой стенке кожуха до сальника закрепив ее клипсами 6 10 3 Пропустите провода с клеммами через сальник и закрепите гофротрубу в сальнике 6 10 4 Вставьте клеммы проводов 1 4 5 12 13 в соответствующие разъемы и присоедините провод заземления пульта управления к шине заземления на основании пульта Номера разьемов указаны на плате управления 6 10 5 Установите датчик опустошения бункера поз 13 в отверстие в нижней части бункера Установите датчик наполнения вместо заглушки в верхней части бункера опция Внимание Для правильной работы датчиков вся верхняя пластмассовая часть датчика должна выступать из отверстия в стенке бункера Подключите провода от датчика наполнения поз 12 в распределительной коробке Подключение производить согласно цветовой маркировки проводов стр 13
