6
4.2 Светодиодный индикатор
Рабочий (нормальный) режим:
Индикация
Значение
Красный мигающий
Идёт загрузка устройства, SIM-карта не готова. После завершения
загрузки цвет индикатора изменится.
Красный постоянный
SIM-карта готова, но в GSM-сети не зарегистрирована
Жёлтый постоянный
GSM-сеть зарегистрирована, но GPRS-соединение не установлено
Зелёный постоянный
GSM-сеть зарегистрирована и GPRS-соединение установлено

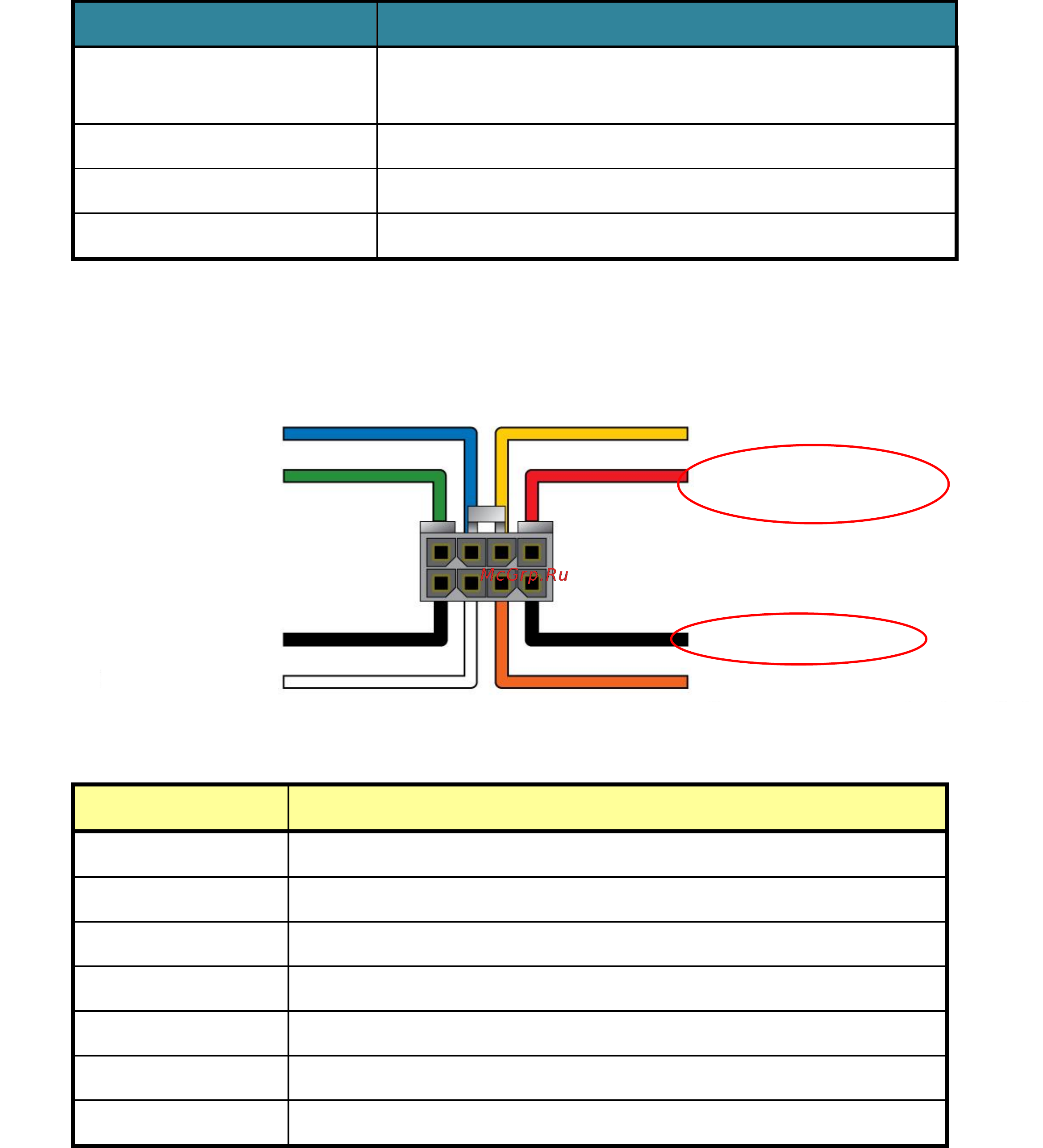

4.3 Кабели: описание и назначение
Цвет кабеля
Описание
Зелёный (Green)
SOS (отрицательный триггер)
Синий (Blue)
Топливный датчик - вход (аналоговый вход, 0~28 B, дискретность 12 бит)
Желтый (Yellow)
Цифровой дискретный вход (отрицательный триггер)
Красный (Red)
Основное питание, 9~36 B
Белый (White)
Цифровой дискретный выход (отрицательный триггер), 300 мА
Оранжевый (Orange)
Датчик зажигания - вход (положительный триггер)
Чёрный (Black)
Заземление
Вход отрицательный (жёлтый)
Аналоговый вход (синий)
SOS (зелёный)
Основное питание
(красный)
Заземляющий (чёрный)
Выход (белый)
Заземляющий (чёрный)
Датчик зажигания (оранжевый)
