Ballu BOGH-16 [3/11] Общее описание
![Ballu BOGH-16 [3/11] Общее описание](/views2/1936802/page3/bg3.png)
4
5
в верхней части которого выполнена
цилиндрическая горелка и отражатель.
В основании прибора предусмотрено место
для скрытой установки газового баллона
объемом до 27 литров. Козырек закреплен на
дожигателе.
• Благодаря особенности работы обогревателя,
он позволяет обогревать площадь до 12
квадратных метров в помещениях с хорошей
вентиляцией воздуха, например: террасы,
беседки, рестораны, кафе, площадки
под открытым небом. Прибор оснащен
запальной системой с ODS датчиком,
реагирующим на наличие достаточного
для горения количества кислорода, в случае
недостатка кислорода прибор автоматически
отключается. Также прибор оснащен
датчиком, реагирующим на наклон прибора —
в случае падения прибора газ автоматически
перекрывается.
• Управление моделью осуществляется
с помощью органов управления,
расположенных на лицевой панели в верхней
части прибора.
ВНИМАНИЕ!
При несоблюдении инструкций по безопасности
и инструкций по эксплуатации данного
оборудования фирма-производитель снимает
с себя ответственность за несчастные случаи и
повреждения, нанесенные людям, а также за
ущерб оборудованию.
Указания по технике безопасности
• Внимательно прочитайте инструкции перед
началом эксплуатации. Ознакомьтесь
с устройством и способами управления
инфракрасным газовым обогревателем.
• Следуйте инструкциям по техническому
обслуживанию и таблице неисправностей,
описанным в данном руководстве.
• Не загораживайте входные и выходное
отверстия инфракрасного газового
обогревателя.
• Не используйте инфракрасный газовый
обогреватель в подвалах и других помещениях,
находящихся ниже уровня земли.
• В помещении, где работает инфракрасный
газовый обогреватель, должна быть обеспечена
постоянная вентиляция в соответствии
с техническими характеристиками.
• Размер помещения не должен быть меньше
указанного в технических характеристиках.
• Инфракрасный газовый обогреватель
не должен использоваться в непосредственной
близости от взрывоопасных веществ.
• Не нагревайте газовые баллоны, даже в случае,
если баллон «заморожен».
• Установка, транспортировка и хранение
газовых баллонов должна осуществляться
в соответствии с правилами, нормами
и инструкциями по безопасной эксплуатации,
принятыми в вашем регионе.
• Ремонт изделия должен производить только
квалифицированный рабочий авторизованного
сервисного центра.
• Для обеспечения безопасности всегда
отключайте газовый баллон перед разборкой
инфракрасного газового обогревателя,
техническим обслуживанием или в случае,
когда обогреватель не используется.
• При установке инфракрасных газовых
обогревателей соблюдайте нормы и правила
по установке аналогичного оборудования,
принятые в вашем регионе.
• Газовые баллоны с пропаном необходимо
устанавливать и заменять вдали от возгораемых
веществ.
• Используйте только специальные баллоны
для газа. Желательно использовать только газ
пропан.
• Иногда баллон может покрываться инеем,
т.е. обмерзать. Такая ситуация обычно
возникает, когда не хватает газа в баллоне.
Для уменьшения вероятности появления
эффекта «обмораживания» газового баллона
рекомендуется работа с минимально
необходимым расходом газа. Есть негласное
правило, что на каждый кВт должен
приходиться 1 литр газа, следовательно,
на 13 кВт нужно 13 литров сжиженного газа.
Для данного оборудования необходимо
приобрести подходящий газовый баллон (27 л.).
• Никогда не перемещайте прибор с зажженным
пламенем.
• При замене баллона проверьте с помощью
мыльной воды или эквивалента, нет ли утечки
газа из редуктора или из баллона.

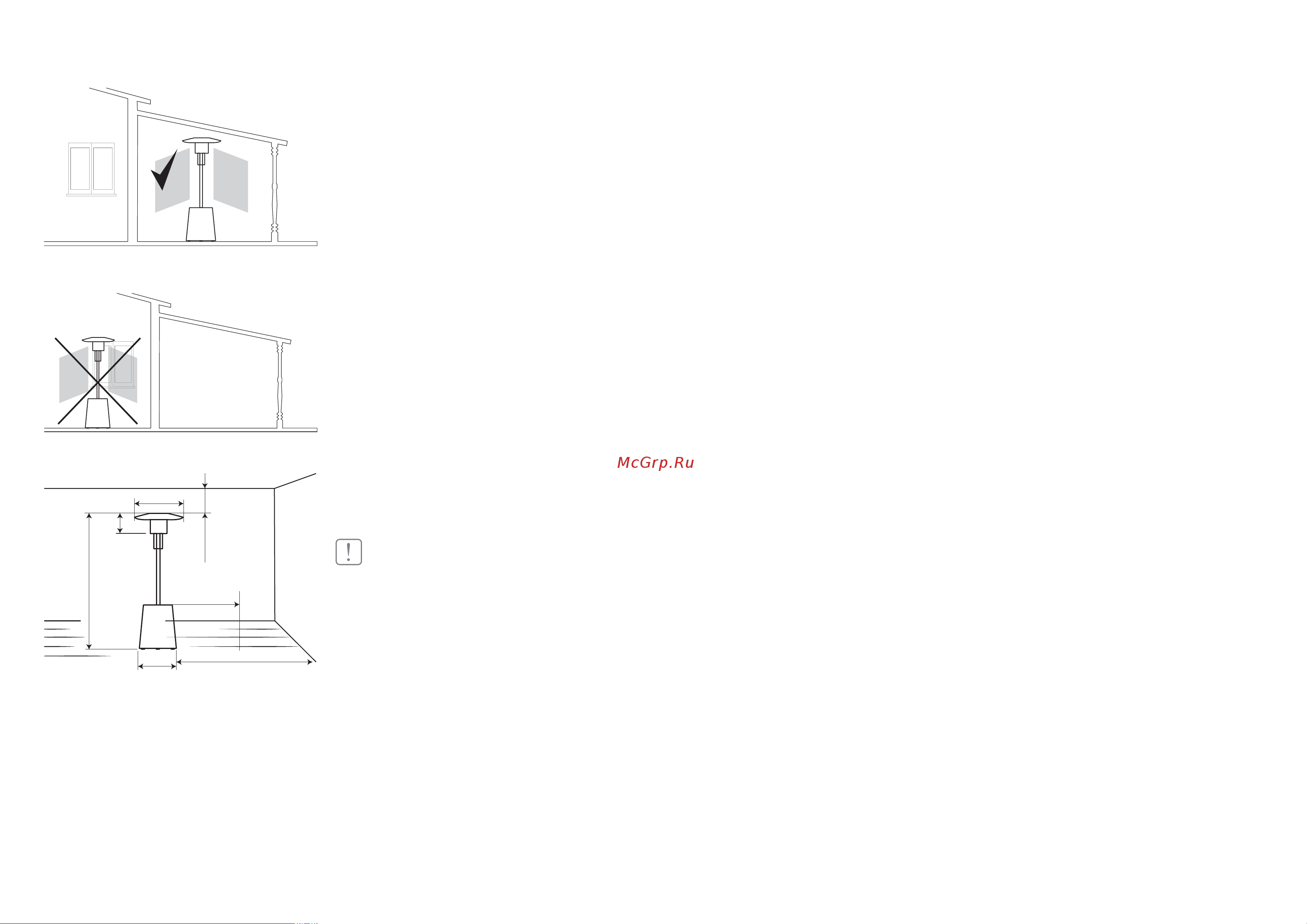

Рис. 1а – Правильное размещение прибора
в открытом хорошо проветриваемом помещении
Рис. 1б – Неправильное размещение прибора
в закрытом плохо проветриваемом помещении
615
мин. 4 м
2073
300
мин. 0,5 м
Радиус
обогрева
2-3 метра
846
Рис. 1в – Размеры прибора и допуски (0,5 min)
Общее описание
Назначение
• Уличный газовый инфракрасный обогреватель
состоит их двух частей: нижняя имеет форму
трехгранной усеченной пирамиды, выполнена
из металлического каркаса, на который
крепятся декоративные панели, верхняя
представляет собой несущий стержень,
Указания по технике безопасностиОбщее описание
