Globalsat GTR-128 GLONASS [15/20] Подключение реле

6.3 Подключение реле

Подключите белый кабель устройства GTR-128 к жёлтому кабелю реле.

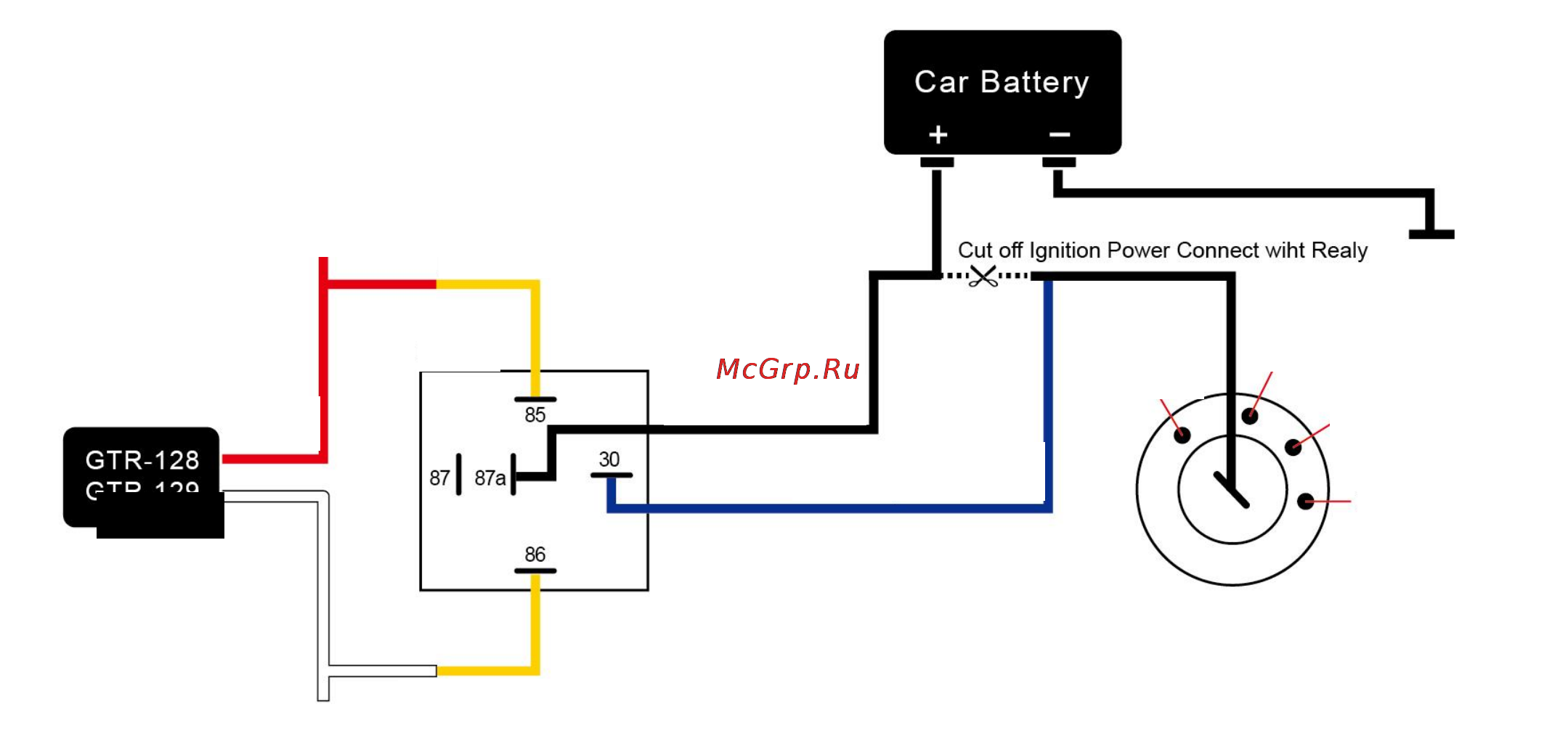

Схема подключения остальных проводов – см. рис. сверху.

разъединить соединение со стартером при

подключении реле

К аккумулятору автомобиля +

Жёлтый кабель реле

Чёрный

кабель реле

Синий кабель

реле

Реле

Красн.

Белый

(макс. ток 300мА)

Жёлтый кабель реле

Замок

Выкл.

Зажигание

Стартер

(Вкл.)

Красный
