1
СОЖЕРЖАНИЕ
СОДЕРЖАНИЕ
Устройство кондиционера . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1
Условия эксплуатации кондиционера . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2
Пульт дистанционного управления . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2
Дистанционное управление кондиционером . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4
Управление кондиционером без пульта ДУ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7
Правила безопасной эксплуатации . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8
Уход и техническое обслуживание . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9
Чистка кондиционера . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12
Монтаж . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13

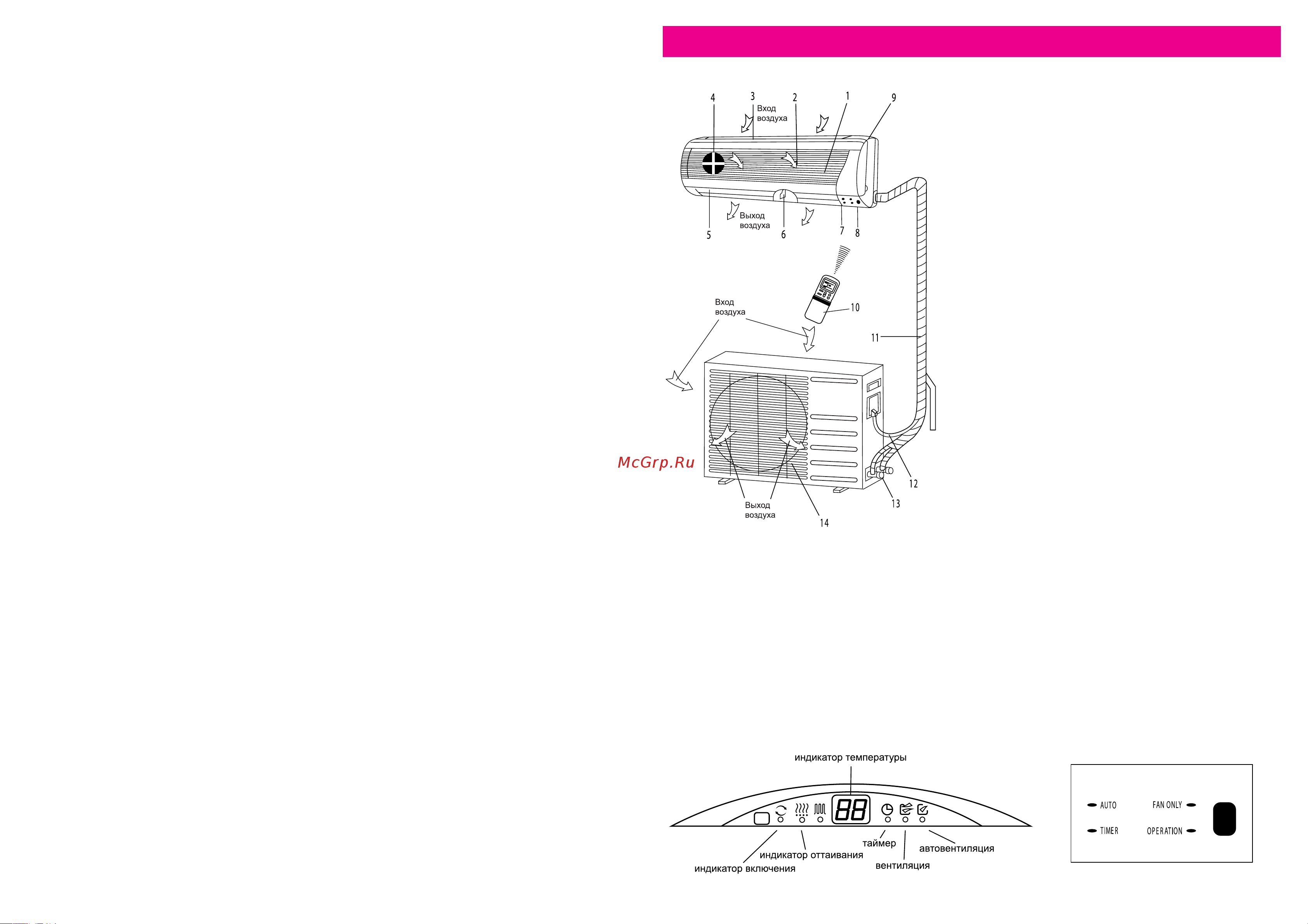

ВНУТРЕННИЙ БЛОК
1. Датчик температуры воздуха в помещении
2. Лицевая панель
3. Воздухозаборная решетка
4. Воздушный фильтр
5. Вертикальная заслонка
6. Горизонтальная заслонка
7. Панель индикации
8. Приемник сигналов пульта дистанционного управления
9. Кнопка включения кондиционера
10. Пульт дистанционного управления
НАРУЖНЫЙ БЛОК
11. Шланг отвода конденсата и трубопроводы
холодильного контура
12. Электрический кабель
13. Сервисный клапан
14. Воздуховыпускная решетка
ПРИМЕЧАНИЕ:
При срабатывании устройств защиты индикаторы начинают быстро мигать (5 раз в
секунду).
ПАНЕЛЬ ИНДИКАЦИИ
Индикатор ВКЛЮЧЕНИЯ кондиционера (OPERATION) мигает с
частотой 1 раз в секунду при включении электропитания и све&
тится постоянно при работе кондиционера.
Индикатор режима работы по ТАЙМЕРУ (TIMER) светится при активизированном таймере.
Индикатор режима ВЕНТИЛЯЦИИ (FAN ONLY) светится при работе кондиционера в режиме вентиляции (в
кондиционерах только с режимом охлаждения).
Когда кондиционер работает в автоматическом режиме, начинает мигать индикатор АВТОМАТИЧЕСКОГО
РЕЖИМА (AUTO).
ПРИМЕЧАНИЕ:
Купленный Вами кондиционер может отличаться от кондиционера, схематично изображенного на рисунке.
ВНУТРЕННИЙ БЛОК
НАРУЖНИЙ БЛОК
ПАНЕЛЬ УПРАВЛЕНИЯ И ИНДИКАЦИИ
Модели ACS18HR, ACS24HR
Модели ACS07HR, ACS09HR, ACS12HR
УСТРОЙСТВО КОНДИЦИОНЕРА
