Kullanıcı ve Tesisatçı için

Türkçe

3.2 Cihazın yapısı

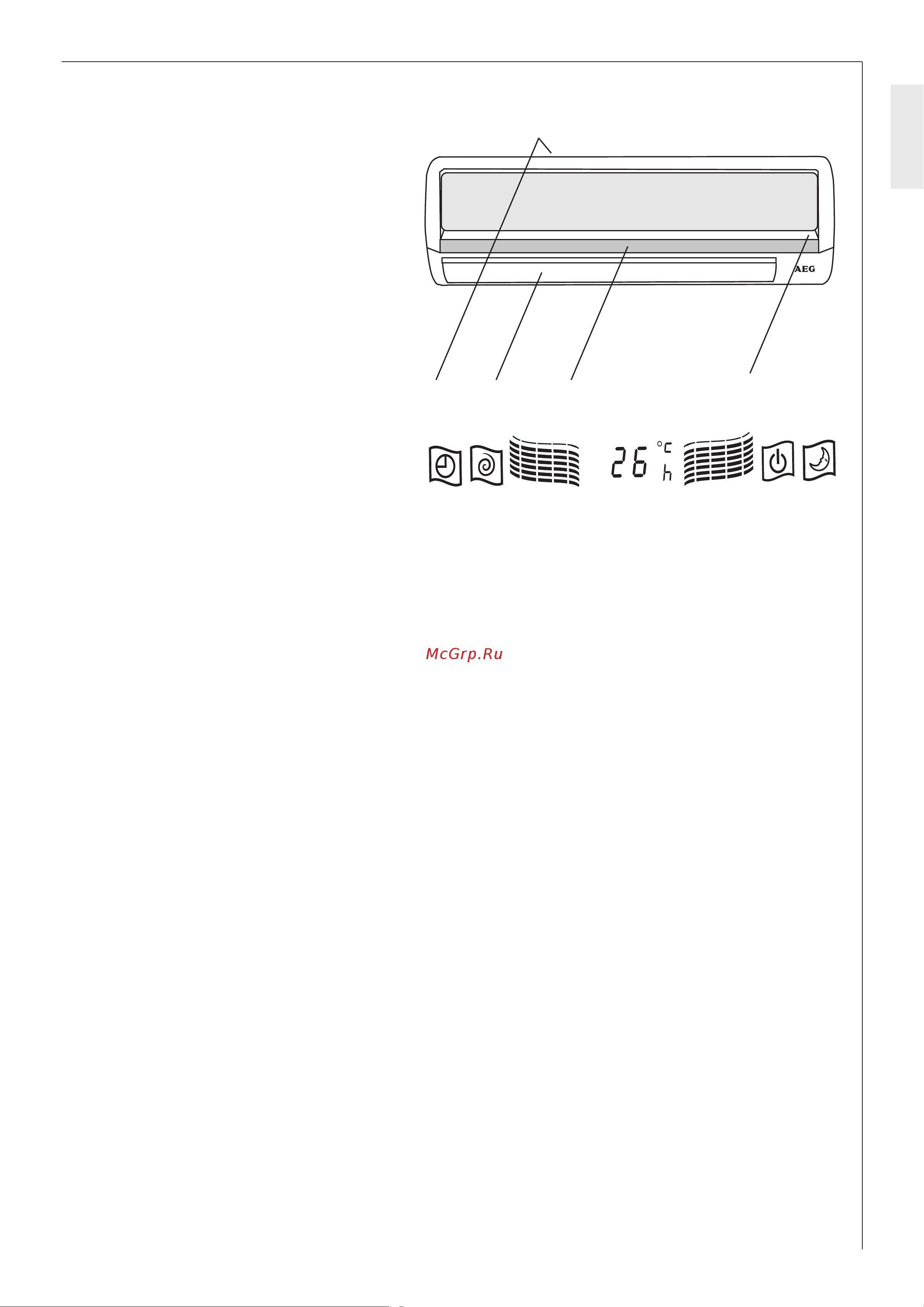

3.2.1 Oda Klima Cihazı

1 Hava girişi

2 Hava çıkışı

3 Ekran kenarları

4 Elektrik bağlantısı (gizli)

1 2 3

3.2.2 İç kısımdaki göstergeler

1 Zamanlayıcı çalıştırma,

zamanlayıcı çalıştırmada yanar

2 Kompresör göstergesi, kompresör

çalıştığında yanar

3 Vantilatör göstergesi

4 Ayarlı Sıcaklık Göstergesi

5 Sıcaklık ya da Saat göstergesi

6 Vantilatör göstergesi

7 Şebeke göstergesi, şebeke voltajı takıldığında, eritme/çözme çalıştırmasında yanar

8 Gece çalıştırması, cihaz; gece çalıştırmasında çalıştığında yanar

3.3 Çalışma/İşlev modu

Harici cihaz ile dahili cihaz, elektrik bağlantıları ve soğutucu ara hatlarıyla birbirine bağlıdır.

3.3.1 Soğutma çalıştırmasında çalışma ilkesi

Dahili cihazın (buharlaştırıcı) eşanjörleri üzerinden, sıcaklık oda havasından çekilir ve ek elektrik

enerjisinden dışarı aktarılır. Harici cihazın (kondensör) ısı eşanjörü, sıcaklığı dış havaya verir.

Yoğunlaşmış su (kondensat), dahili cihazın ısı eşanjörlerinde belirli çalıştırma koşulları altında meydana

gelir, bir kondensat drenaj borusu ile dışarı atılır.

3.3.2 Isıtma Çalışmasında işlev/çalışma ilkesi

Harici cihazın (buharlaştırıcı) sıcaklık eşanjörü üzerinden, harici hava sıcaklığı çekilir ve ek elektrik

enerji altından içeriye taşınır. İç cihazın ısı değiştiricisi/eşanjörü oda havasına sıcaklık verir. Düşük

dış sıcaklıklarda, cihazın dış kısmında yoğunlaşma suyu (kondensat) donma tabakası oluşur oluşmaz

otomatik olarak bir çözme süreci başlar.

1 2 3 4 5 6 7 8
