- 12 -
Указания по монтажу

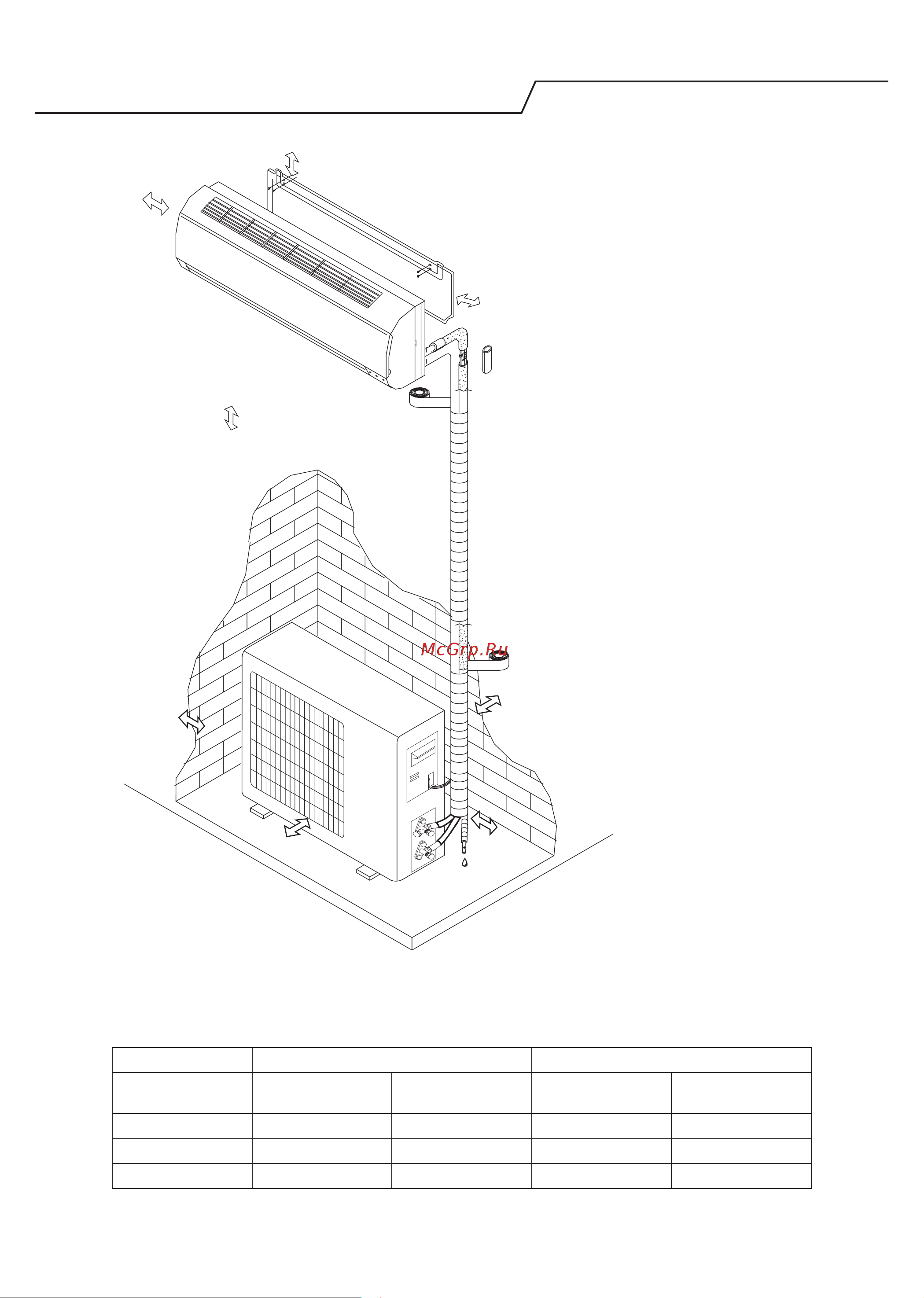

Схема монтажа
Расстояние от стены должно
составлять более 50 мм
Внутренний блок
Наружный блок
Расстояние от потолка должно
составлять более 200 мм
Расстояние от пола
должно составлять
более 2500 мм
Расстояние от воздухозаборника
до стены должно составлять
более 250 мм
Расстояние от
воздухозаборника
до стены должно
составлять более 250 мм
Расстояние от отверстия для выхода воздуха
до стены должно составлять более 500 мм
Более 250 мм
Подробную информацию о монтаже можно найти
на веб-сайте:
docs.hotpoint.eu
Расстояние от стены должно
составлять более 50 мм
ПРИМЕЧАНИЕ: Изображение на рисунке дано в
качестве примера и может не соответствовать в
точности внешнему виду вашего прибора. Монтаж
должен выполняться силами специалистов
сертифицированного сервисного центра в
соответствии с действующими национальными
стандартами электромонтажа.
При монтаже соединительного кабеля обратите особое внимание на совпадение цветов жил и количества
контактов у наружного и внутреннего блока.
Технические характеристики кабелей
Емкость (БТЕ/ч) Шнур питания Соединительный кабель
Тип
Обычное
сечение
Тип
Обычное
сечение
7K, 9K, 12K H07RN-F 1,0 мм
2
X3 H07RN-F 1,0 мм
2
X5
18K H07RN-F 1,5 мм
2
X3 H07RN-F 1,5 мм
2
X5
24K H07RN-F 2,5 мм
2
X3 H07RN-F 2,5 мм
2
X5
