ОСТОРОЖНО

 Подсоединяйте сначала внутренний блок, затем

наружный.

 Не давайте трубе выскочить из задней части

внутреннего блока.

 Следите, чтобы дренажный шланг не провисал.

 Следует выполнить теплоизоляцию

удлинительного дренажного шланга для

внутреннего блока.

 Убедитесь, что дренажный шланг находится внизу

связки трубопроводов. Положение вверху связки

может привести к тому, что дренажны

й лоток

переполнится внутри устройства.

 Не пересекайте и не скручивайте сетевой шнур с

какими-либо другими проводами.

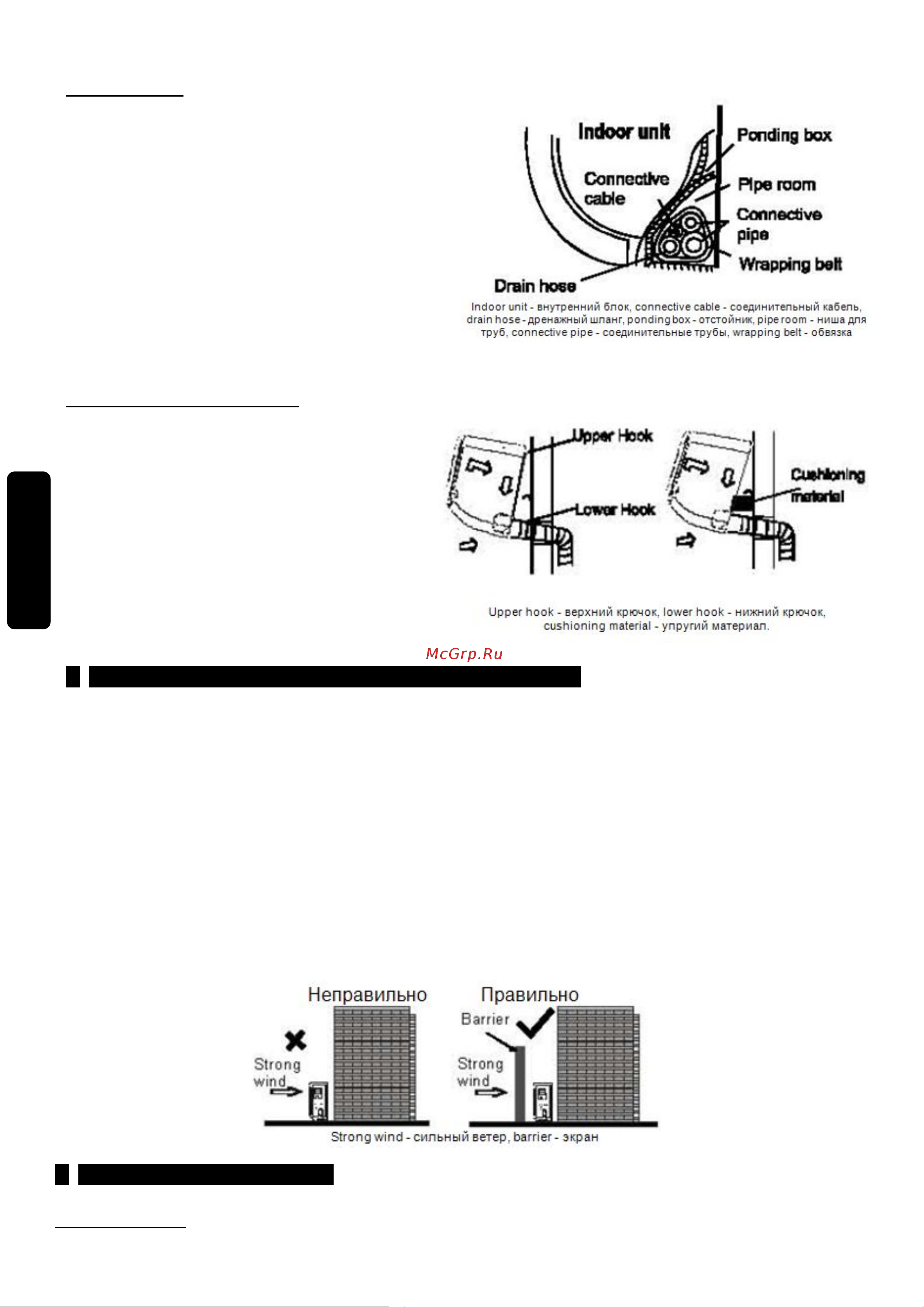

Установка внутреннего блока

1. Протяните трубу через отверстие в стене.

2. Закрепите внутренний блок на верхней части

монтажной панели. (Совместите внутренний блок с

верхней кромкой монтажной панели). Убедитесь, что

крючки надежно закрепились на монтажной панели,

передвигая их влево и вправо.

3. Отвод труб легко можно осуществить, подложив

упругий материал между стеной и внутренним

блоком. Уберите его, зак

ончив отвод.

4. Надавите на левую и правую стороны внутреннего

блока, пока крючки не войдут в соответствующие им

прорези.

На

ру

жный бло

1 Меры предосторожности при установке наружного блока

 Устанавливайте наружный блок на твердой основе во избежание повышения шума и вибраций

 Определите такое направление выпуска воздуха, где он не будет перекрыт

 В местах, где установка подвергается действию сильного ветра, например на морском берегу,

обеспечьте нормальную работу вентилятора, установив устройство вдоль стены или использовав пылевые

или защитные экраны.

 В обду

ваемой ветром местности, монтируйте устройство так, чтобы защитить его от ветра. Если

требуется установка на подвеске, монтажные кронштейны должны соответствовать техническим

требованиям на схеме по установке кронштейнов. Стена для монтажа должна быть из твердого кирпича,

бетона или аналогичной по прочности конструкции, или же следует принять меры по упрочнению и

демпфированию основания.

 Соединени

я между кронштейном и стеной, кронштейном и кондиционером воздуха должны быть

прочными, устойчивыми и надежными.

 Убедитесь в отсутствии препятствий, мешающих выходу воздуха.

2 Установка дренажной муфты

ПРИМЕЧАНИЕ: Дренажная муфта несколько

отличается у разных типов наружных блоков.

Для дренажной муфты с уплотнением (рис. А)

сначала вложите уплотнение в нее, затем вставьте
