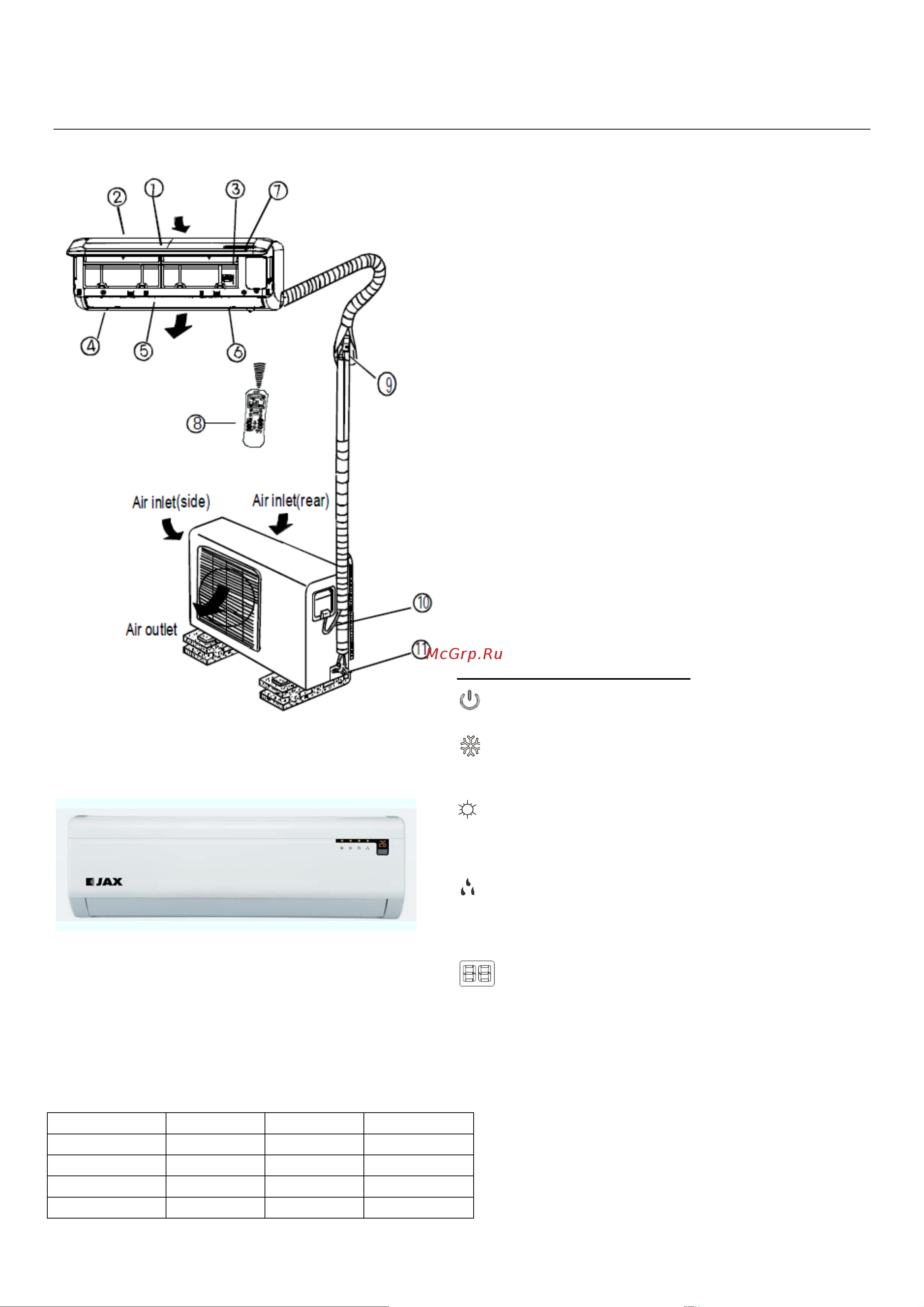

НАИМЕНОВАНИЕ ЧАСТЕЙ И СВЕТОДИОДНАЯ
ПАНЕЛЬ ИНДИКАТОРОВ ВНУТРЕННЕГО БЛОКА
Air inlet (side) - боковой воздухозаборник; Air inlet
(rear) - тыльный воздухозаборник; Air outlet -
воздуховыпускное отверстие.
Окно индикаторной панели расположено либо
снаружи на лицевой панели либо под ней
(индикаторные лампочки видны во время работы
через полупрозрачное окошко)
Внутренний блок
1. Лицевая панель
2. Воздухозаборник
3. Воздушный фильтр
4. Выпуск воздуха
5. Горизонтальная решетка
6. Вертикальные жалюзи направления
воздушного потока
7. Индикаторная панель
8. Пульт дистанционного управления (ПДУ)
ПРИМЕЧАНИЕ: В фактической конструкции
приобретенного вами внутреннего блока
передняя панель и окно дисплея могут несколько
отличаться.
Наружный блок
9. Соединительный трубопровод
10. Соединительный кабель
11. Запорные вентили
NOTE:
Все рисунки в настоя
щем руководстве
представлены только в целях ознакомления. Ваш
кондиционер может несколько отличаться.
Следует руководствоваться фактической
конструкцией.
Окно индика
торной панели
Индикаторная лампочка “OPERATION”
Эта лампочка горит, когда кондиционер работает.
Индикаторная лампочка “COOL”
Загорается, когда кондиционер работает в режиме
охлаждения.
Индикаторная лампочка “HEAT”
(Только в моделях с охлаждением и нагревом)
Загорается, когда кондиционер начинает работать на
обогрев.
Индикаторная лампочка “DRY”
Загорается, когда кондиционер работает в режиме
удаления влаги.
Индикатор температуры
Отображает настройку температуры во время
работы.
Отображает код неисправности.
Обозначение модели и размеры
МОДЕЛЬ ШИРИНА, мм ВЫСОТА, мм ГЛУБИНА, мм
7000/9000 БТЕ 730 254 184
12000/14000 БТЕ 794 264.5 182
18000/20000 БТЕ 945 298 200
24000/28000 БТЕ 945 298 211
5
