8
Установка в кухонный шкаф
Крепление и установка

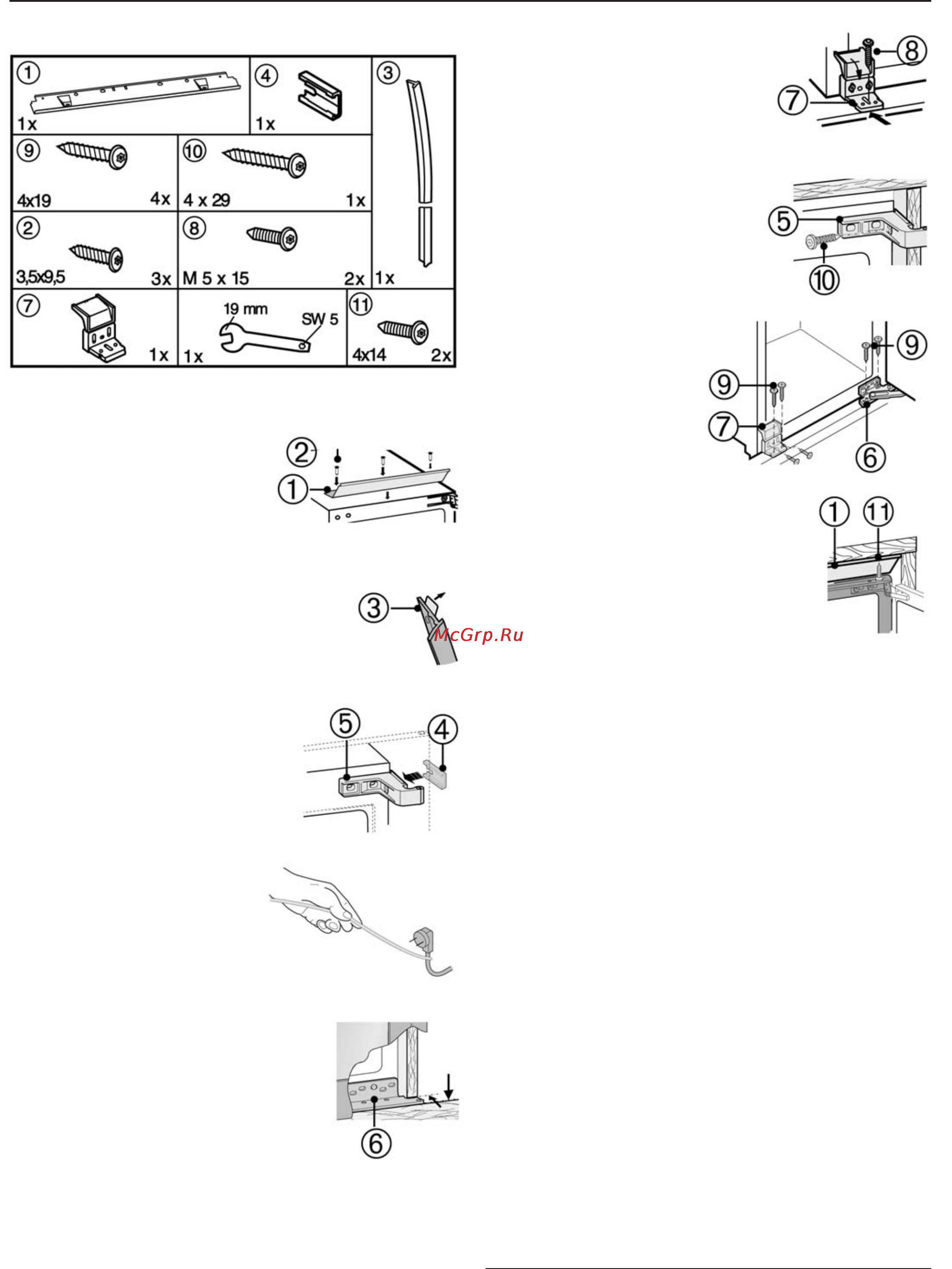

G Все крепежные приспособления поставляются в комплекте с устройством.
G Прикрутите панель 1 винтами 2,
используя готовые отверстия в верхней
части устройства.
G Приклейте полоску 3 на боковую стенку устройства со
стороны ручки и выровняйте ее с передней частью.
Снимите защитную пленку и наклейте полоску. При
необходимости обрежьте полоску по высоте ниши.
G При толщине стенок шкафа 16 мм = ширина
ниши 568 мм: Установите распорку 4 на
несущий кронштейн 5.
- При толщине стенок шкафа 19 мм = ширина
ниши 562 мм. Установка распорки не
требуется.
G При помощи куска проволоки
расположите шнур питания так, чтобы
после установки винного шкафа его было
удобно подключить.
- Задвиньте винный шкаф в нишу на три
четверти.
G Задвигайте винный шкаф в нишу до тех пор, пока
нижний несущий кронштейн 6 не коснется передней
стенки кухонного шкафа. Несущий кронштейн
должен располагаться на полу ниши.
G Проверьте, стыкуются ли винный шкаф и дверь кухонного шкафа. При
необходимости выровняйте:
- Устройство должно плотно прилегать к верхней части боковой стенки со
стороны петли.
- При помощи отверстий в несущем кронштейне подгоните дверь 6 вровень с
прилегающими дверцами кухонного шкафа.
G Прикрутите пластиковый уголок 7
винтами М5 8 к нижней части
устройства, и установите его
вровень с передним краем пола
шкафа.
G Закрепите винный шкаф в нише
при помощи винтов.
Прикрутите шуруп 10 через
верхний несущий кронштейн 5,
плотно прижимая винный шкаф к
дверце кухонного шкафа.
Прикрутите нижний несущий
кронштейн 6 винтом 9.
Прикрутите пластиковый уголок 7
винтом 9. Разверните уголок вниз.
- Прикрепите направляющую панель
1 снизу при помощи двух винтов
11.
- Убедитесь, что все винты плотно
затянуты.
Производитель постоянно работает над улучшением выпускаемых моделей.
Поэтому мы оставляем за собой право вносить изменения в форму, технологию
производства и оборудование.
