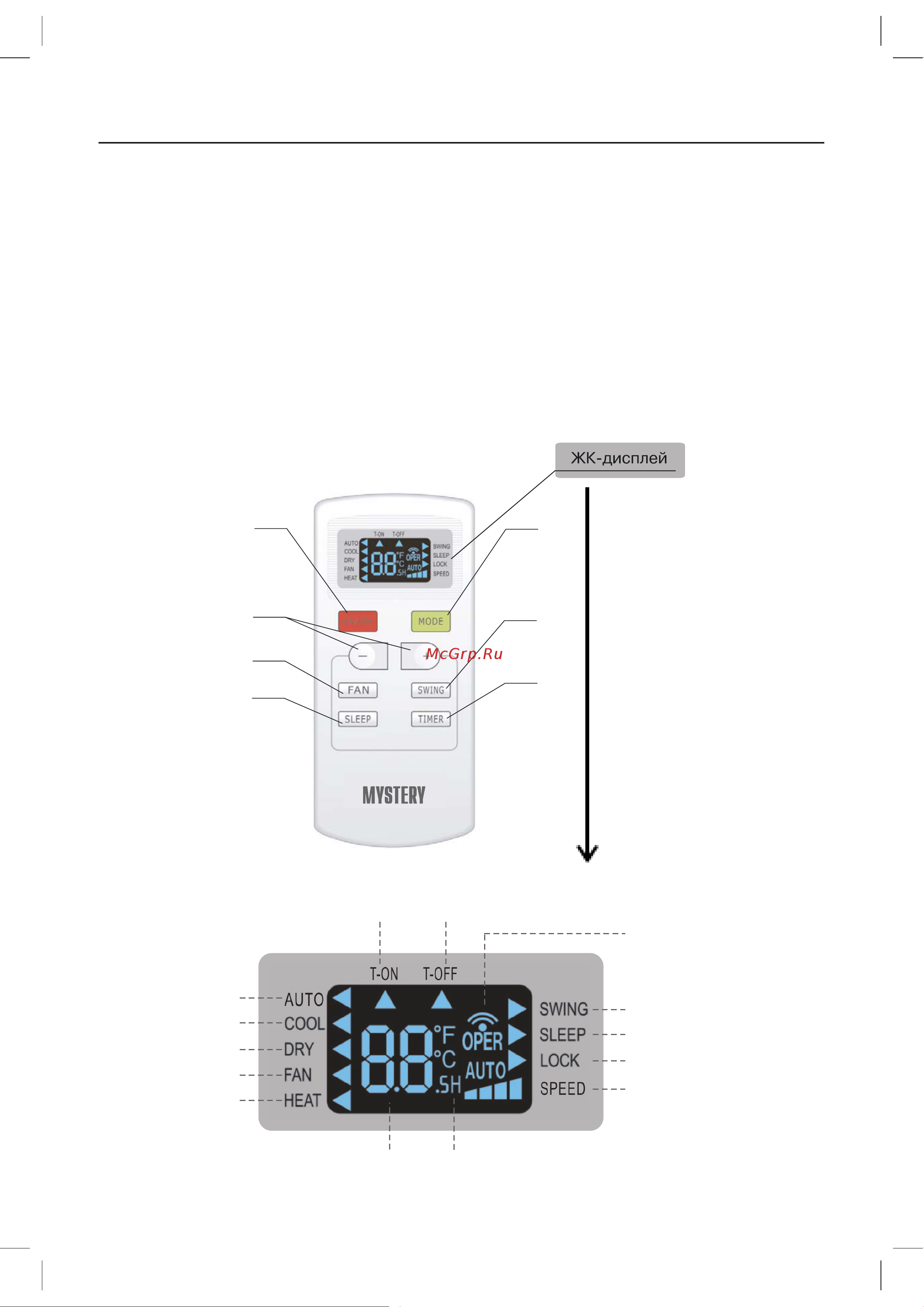

Пульт дистанционного управления
таймер включен
передаётся ИК сигнал
качание жалюзи
режим "сон"
режим блокировки
установка скорости
установленная температура
авто
охлаждение
осушение
вентиоятор
нагрев
таймер выключен
установленное время
5.1 ПУЛЬТ УПРАВЛЕНИЯ
- Для управления кондиционера применяется инфракрасный дистанционный пульт.
- При управлении, растояние между пультом и внутренним блоком должно быть не
более 10 м.
- В момент передачи сигнала между пультом и внутренним блоком не должно быть
предметов, мешающих прохождению сигнала.
- Пульт управления должен находится на растоянии не более 1 м от телевизионной
и радиоаппаратуры.
- Не роняйте и не ударяйте пульт, а также не оставляте его под прямыми солнечными
лучами.
