Rovex RS-12HST2 [34/41] Вакуумирование холодильного контура
![Rovex RS-12HST2 [34/41] Вакуумирование холодильного контура](/views2/1937005/page34/bg22.png)
контуре
Установка кондиционера
32

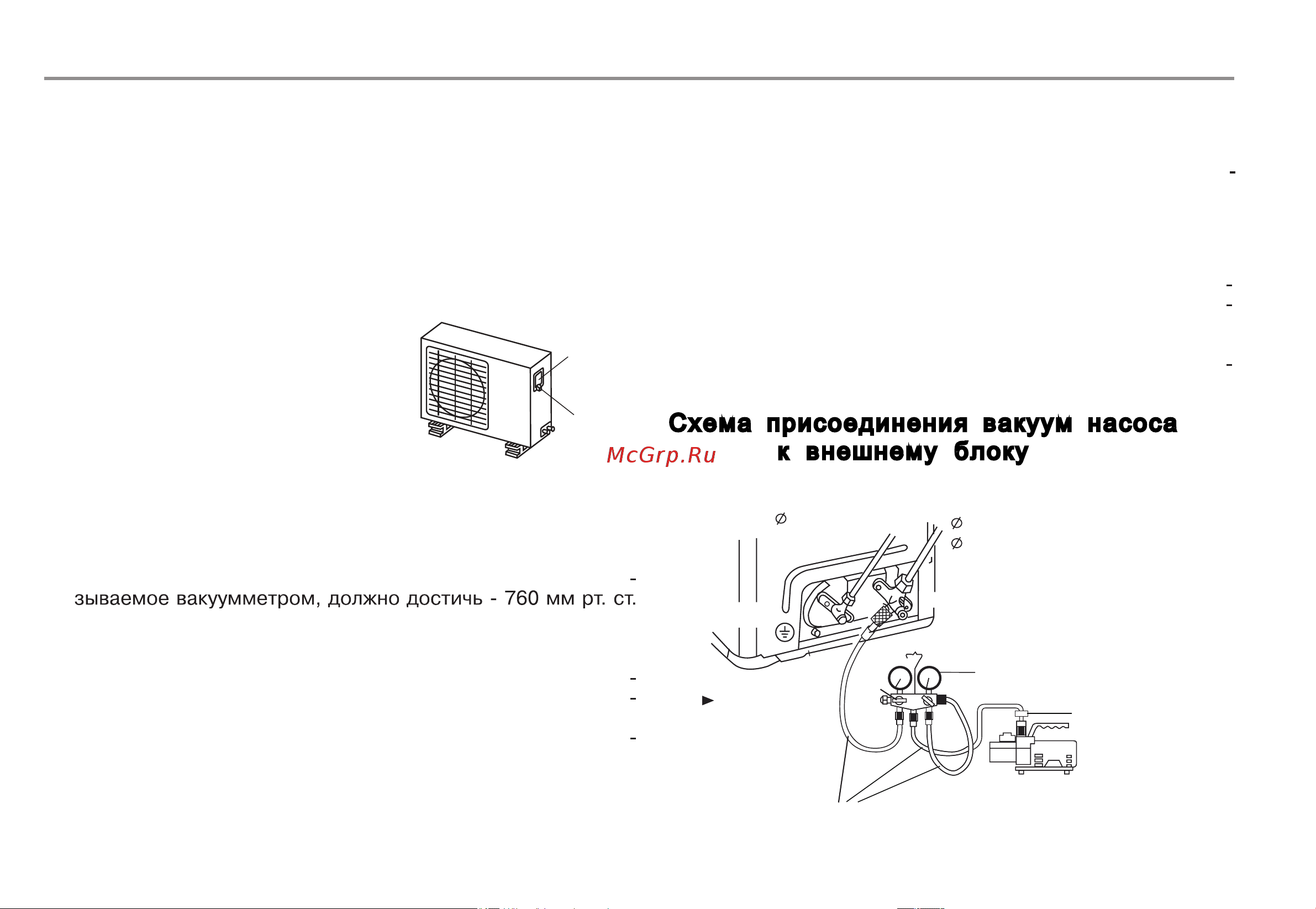

Вакуумирование холодильного контура
Наличие в холодильном влаги или воздуха приво
дит к нежелательным последствиям негативного характе
ра. Поэтому необходимо проверить внутренний блок и
фреоновый трубопровод на наличие утечек, и полностью
удалить из системы влагу, воздух и другие неконденсирую
щиеся примеси.
9.52mm(3/8")
6.35mm(1/4")
12.7mm(1/2")
Жидкостная труба
Газовая труба
3-х ходовой вентиль
2-х ходовой
Манометрическая станция (для R410A)
Муфта присоединительная
с обратным клапаном
Вакуум насос (для R410A)
Шланги присоединительные (для R410A)
Lo
положении 6–7 сек. Убедитесь, что давление, показывае
мое манометром, превышает атмосферное давление.
Отключите заправочный шланг от вакуумметра, после чего
отключите заправочный шланг от кондиционера.
Продолжительность процесса вакуумирования составляет
не менее 15 мин. По окончании процесса, давление, пока
(–1,0 x105 Па).
После завершения откачки полностью закройте вентиль Lo
и выключите вакуумный насос. Проконтролируйте показа
ния манометра, стрелка не должна отклоняться от значе
ния достигнутого после остановки вакуумного насоса.
Повышение давления свидетельствует о наличии негерме
тичности в системе. В данном случае необходимо найти и
устранить негерметичность в системе и повторить
процесс вакуумирования.
Поверните шток запорного вентиля жидкостной трубы
(тонкая) на 45° против часовой стрелки и оставить в таком
вентиль
1. Снимите крышку электрического отсека наружного
блока.
Крышка
Винт
Для инверторных моделей используется межблочный кабель
управления 4х1,5 мм:2 Способ подключения по клеммам колодки:
1 - Фаза, 2- Ноль, 3 - управление, 4 - Земля (GRN)
Сечение силового кабеля подбирается по ПУЭ РФ (российскому
стандарту) в зависимости от потребляемой системой можности
указаной втехнической таблице в конце этого руководства.
ВНЕШНИЙ ВИД И СХЕМА ЭЛ.ЦЕПИ
КОНДИЦИОНЕРА МОГУТ БЫТЬ ИЗМЕНЕНЫ
БЕЗ ПРЕДУПРЕЖДЕНИЯ, БЕЗ УХУДШЕНИЯ
ПОТРЕБИТЕЛЬСКИХ СВОЙСТВ ИЗДЕЛИЯ.
