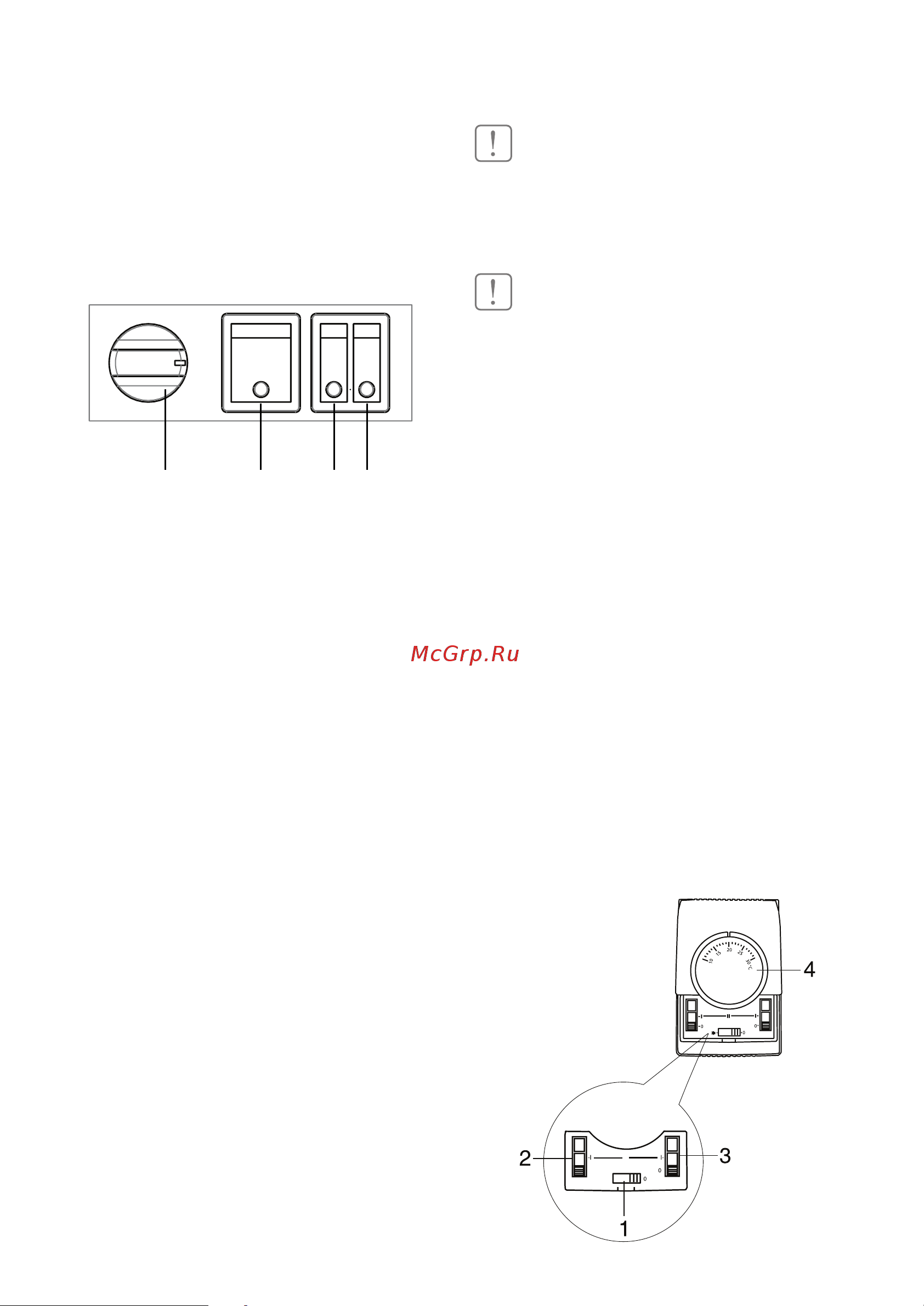

![Ballu BHC-L05S02-S [10/20] Управление прибором](/views2/1937072/page10/bga.png)
10
Управление прибором
Управление прибором
Управление завесами BHC-L05S02-S, BHC-L06S03-S,
BHC-L09S03-ST, BHC-L09S05-ST осуществляется
при помощи клавиш управления, расположенных
на корпусе завесы.
1 2 34
1 – Клавиша включения вентиляторов (а также
нагрева только для завесы ВНС-L05S02-S)
2, 3 – Клавиша включения нагревательных
элементов
4 – Термостат (для моделей BHC-L09S03-ST
и BHC-L09S05-ST)
Перед включением завесы клавиши управле-
ния должны находится в положении 0, как изо-
бражено на эскизе.
Режим вентиляции без нагрева
Для включения завесы в режим вентиляции без
нагрева необходимо установить клавишу 1 в по-
ложение I, при этом начинают работать вентиля-
торы завесы и загорается подсветка клавиши.
Для отключения установите клавишу 1 в поло-
жение 0 и отключить завесу от электросети.
Режим вентиляции с обогревом
Для работы в режиме ½ тепловой мощности
необходимо включить завесу в режим венти-
ляции без нагрева, затем установить одну из
клавиш 2 или 3 в положение I, при этом загора-
ется подсветка клавиш. Для работы в режиме
максимальной тепловой мощности необходимо
включить завесу в режим вентиляции, устано-
вить клавиши 2 и 3 в положение I.
Для отключения завесы необходимо устано-
вить клавиши 2 и 3 в положение 0, после этого
установить клавишу 1 в положение 0 и отклю-
чить завесу от электросети.
ВНИМАНИЕ!
Для увеличения срока службы нагревательных
элементов рекомендуется перед выключением
оставить завесу на несколько минут в режиме
вентиляции для снятия остаточного тепла.
ВНИМАНИЕ!
Управление завесой BHC-L05S02-S осуществля-
ется клавишей включения вентиляторов, кото-
рая одновременно включает режим нагрева.
Регулировка температуры нагрева
На завесе BHC-L09S03-ST, BHC-L09S05-ST распо-
ложена ручка терморегулятора для подержания
в помещении заданной температуры.
Поворотом ручки терморегулятора устанавлива-
ется требуемая температура в помещении (диапа-
зон поддерживаемой температуры от 0 до + 30°С).
Для увеличения желаемой температуры поверни-
те ручку терморегулятора по часовой стрелке.
Если температура окружающего воздуха выше,
чем установленная на терморегуляторе, тепловая
завеса работает в режиме вентиляции без нагрева.
Если температура окружающего воздуха ниже, чем
установленная на терморегуляторе, тепловая заве-
са работает в режиме вентиляции с нагревом (мощ-
ность нагрева зависит от положения клавиш 2 и 3).
Управление завесами BHC-L09S03-SP,
BHC-L10S06-SP, BHC-L15S09-SP
Пульт управления, при помощи встроенного
термостата, позволяет поддерживать необхо-
димую температуру воздуха вблизи проема и
регулировать тепловую мощность завесы.
