5
Управление прибором
Управление прибором
Модель BHP-3.000C

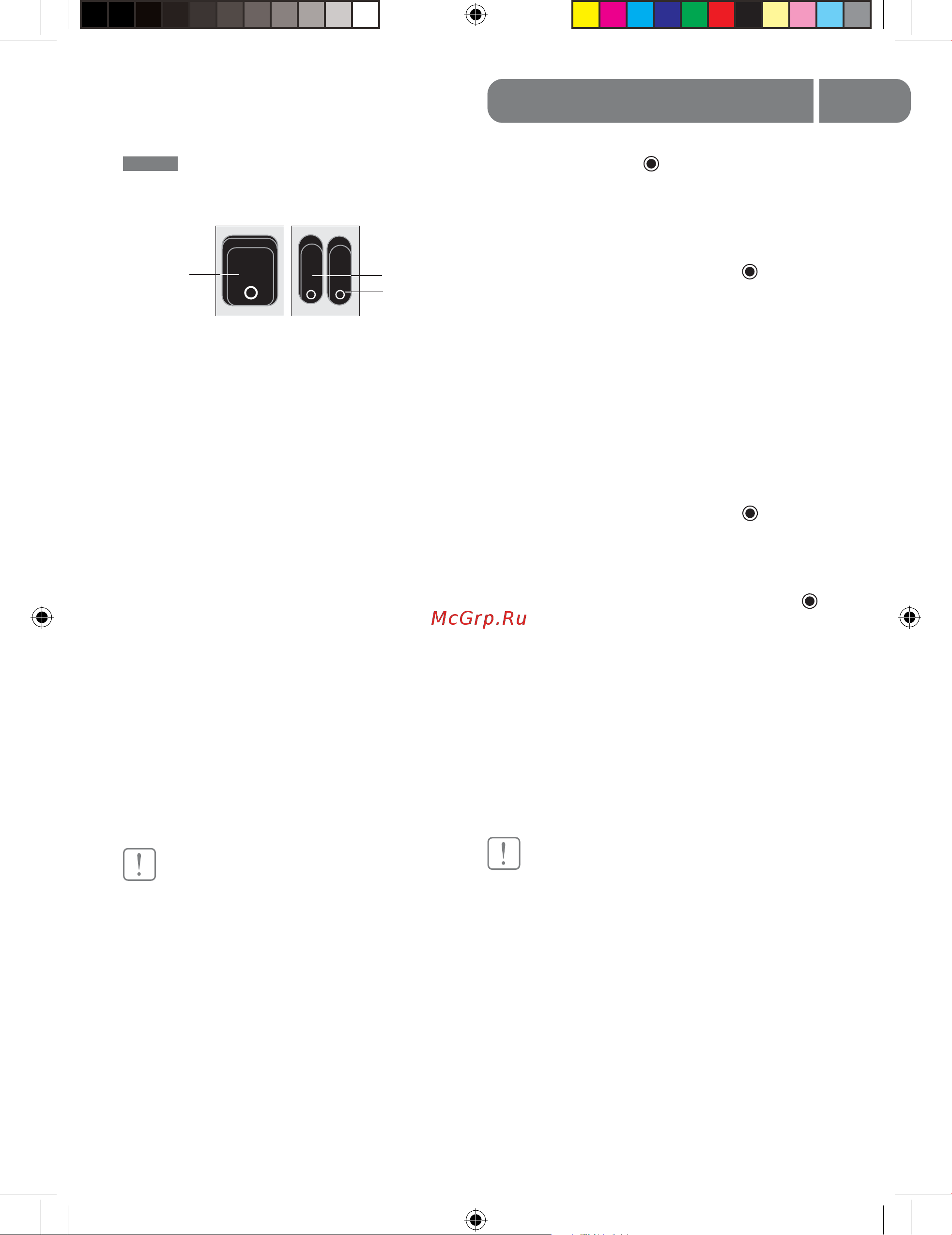

Рис. 2
Блок управления модели BHP-3.000C
1. Кнопка включения/выключения вентилято-
ра (без нагрева) – режим вентиляции.
2. Кнопки включения/выключения режимов
нагрева. При включении одной (любой из
двух) кнопки, прибор работает в режи-
ме половинной мощности (1500 Вт). При
включении двух кнопок, – в режиме полной
мощности (3000 Вт).
1) Подготовка прибора к работе
Перед подключением прибора к электросети
установите клавиши включения/выключения
вентилятора и режимов нагрева в нерабочее
положение (выключите все режимы).
Затем подключите тепловентилятор к электро-
сети (включите вилку шнура питания в розетку
с напряжением 220 В/ 50 Гц и заземляющим
проводом).
Прибор готов к работе.
ВНИМАНИЕ!
Сечение провода, подводимого к розетке от
щита питания, должно быть не менее 1,5 мм
2
для медного провода и не менее 2,5 мм
2
для
алюминиевого провода. В щите питания долж-
ны иметься плавкие предохранители или авто-
матические выключатели на 16 А для защиты
электропроводки от перегрузок.
2) Режим вентиляции (без нагрева)
Для включения прибора в режиме вентиляции
установите клавишу включения вентилятора
3
2
1
так, чтобы индикатор светился зеленым цве-
том (см. рис. 2), при этом начинает работать
вентилятор (без нагрева).
Чтобы отключить режим вентиляции и выклю-
чить прибор, установите клавишу включения
вентилятора так, чтобы индикатор перестал
светиться.
3) Режим обогрева
Чтобы включить прибор в режиме обогрева,
необходимо выполнить следующую последо-
вательность действий:
• включите тепловентилятор в режиме венти-
ляции (кнопка «1»);
• затем для включения обогрева на неполную
мощность переведите одну из кнопок в по-
ложение, в котором индикатор светится
зеленым цветом;
• затем для включения обогрева на полную
мощность переведите вторую кнопку в по-
ложение, в котором светится индикатор .
Чтобы выключить прибор, переключите пос-
ледовательно клавиши режимов обогрева в
нерабочее положение. Затем дайте порабо-
тать тепловентилятору в режиме вентиляции
не менее 30 секунд для охлаждения нагрева-
тельных элементов. После этого переведите
кнопку режима вентиляции в нерабочее по-
ложение, отключив вентилятор и выключив
прибор.
ВНИМАНИЕ!
Частое срабатывание устройства аварийного
отключения не является нормальным режимом
работы тепловентилятора.
При появлении признаков ненормальной ра-
боты необходимо выключить прибор и вынуть
вилку из розетки.
Выясните причины проблемы и устраните их
в специализированном сервисном центре.
Не пытайтесь осуществить ремонт самосто-
ятельно, это может быть опасно для вашей
жизни.
